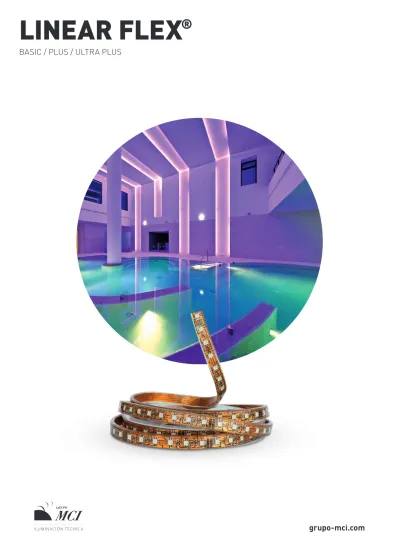

LINEAR FLEX BASIC / PLUS / ULTRA PLUS. grupo-mci.com

grupo-mci.com

LINEAR FLEX

®

Light colour

Color luz

Amber* Red* Green* Blue* RGB RGBW

8000 K (± 150 K) CW 4000 K (± 100 K) NW 2700 K (± 50 K) WW

Cove lighting and other applications

Wide range of types and powers

(up to 40 W/m)

Dimmable flexible strip

Up to 3700 lm/m

It can be cut on size at site

IP20, IP67 and IP68

Accessories available:

aluminum profile, diffuser and lenses

BIN control

Iluminación de foseados y otras aplicaciones

Gran variedad de modelos y potencias

(hasta 40 W/m)

Tiras flexibles dimerizables

Hasta 3700 lm/m

Se puede cortar a medida en la obra

IP20, IP67 e IP68

Accesorios disponibles:

perfil de aluminio, difusores y lentes

Control del BIN

* Colors under request, only available in Basic and Plus models. Colores bajo pedido, sólo disponibles en los modelos Basic y Plus.

Ultra Plus Plus Basic Type Modelo Linear Flex® Accessories Accesorios Flat

milky clearFlat milkyHigh clearHigh 60° lens 30° lens Round

clear Round

milky

Opal

plano Transparente plano Opal alto Transparente alto Lente 60° Lente 30° Transparente

redondo Opal redondo

3

GRUPO MCI

LINEAR FLEX

®

SPECIFICATIONS

CARACTERÍSTICAS

RoHS

24 V DC Beam Angle

120º

Linear Flex® Color

(K) (±K)Bin CRI* lm/m(lm) W/m(W) lm/W(lm) LEDs/mNº of

LED Pitch (mm) Cutting Length (mm) W/Reel

(W) Length(mm) Width(mm) IP profileAl Linear Flex® _Basic

Basic 24W / WW 2.700 50 85 318 4,8 66 60 16,6 100 24 5.000 10 67 No Basic 24W / NW 4.000 100 85 323 4,8 67 60 16,6 100 24 5.000 10 67 No Basic 24W / CW 8.000 150 70 330 4,8 69 60 16,6 100 24 5.000 10 67 No Basic 72W / WW 2.700 50 85 1.026 14,4 71 180 5,5 33 72 5.000 8 20 Yes Basic 72W / NW 4.000 100 85 1.058 14,4 73 180 5,5 33 72 5.000 8 20 Yes Basic 72W / CW 8.000 150 70 1.080 14,4 75 180 5,5 33 72 5.000 8 20 Yes Basic 96W / WW 2.700 50 85 1368 19,2 71 240 4,1 25 96 5.000 10 20 Yes Basic 96W / NW 4.000 100 85 1411 19,2 73 240 4,1 25 96 5.000 10 20 Yes Basic 96W / CW 8.000 150 70 1440 19,2 75 240 4,1 25 96 5.000 10 20 Yes

Linear Flex® _Plus

Plus 43W / WW 2.700 50 85 570 8,6 66 36 27,7 170 43 5.000 12 67 No Plus 43W / NW 4.000 100 85 588 8,6 68 36 27,7 170 43 5.000 12 67 No Plus 43W / CW 8.000 150 70 600 8,6 70 36 27,7 170 43 5.000 12 67 No Plus 72W / WW 2.700 50 85 954 14,4 66 60 16,6 100 72 5.000 12 67 No Plus 72W / NW 4.000 100 85 982 14,4 68 60 16,6 100 72 5.000 12 67 No Plus 72W / CW 8.000 150 70 1.002 14,4 70 60 16,6 100 72 5.000 12 67 No Plus 100W / WW 2.700 50 85 1.434 20 72 84 11,9 71 100 5.000 10 20 No Plus 100W / NW 4.000 100 85 1.481 20 74 84 11,9 71 100 5.000 10 20 No Plus 100W / CW 8.000 150 70 1.512 20 76 84 11,9 71 100 5.000 10 20 No

Linear Flex® _{Ultra Plus}

Ultra Plus 72W / WW 2.700 50 85 1.164 14,4 81 60 16,6 100 72 5.000 10 67 No Ultra Plus 72W / NW 4.000 100 85 1.200 14,4 83 60 16,6 100 72 5.000 10 67 No Ultra Plus 72W / CW 8.000 150 85 1.224 14,4 85 60 16,6 100 72 5.000 10 67 No Ultra Plus 144W / WW 2.700 50 85 2.508 28,8 87 120 8,3 50 144 5.000 8 20 Yes Ultra Plus 144W / NW 4.000 100 85 2.587 28,8 90 120 8,3 50 144 5.000 8 20 Yes Ultra Plus 144W / CW 8.000 150 70 2.640 28,8 92 120 8,3 50 144 5.000 8 20 Yes Ultra Plus 121W / WW 2.700 50 85 3.510 40,3 87 168 5,9 36 121 3.000 8 20 Yes Ultra Plus 121W / NW 4.000 100 85 3.622 40,3 90 168 5,9 36 121 3.000 8 20 Yes Ultra Plus 121W / CW 8.000 150 70 3.696 40,3 92 168 5,9 36 121 3.000 8 20 Yes

Linear Flex® _RGB/RGBW 72W / RGB – – – 139 14,4 10 60 16,6 100 72 5.000 12 68 No 80W / RGBW – – – 720 16 45 120 8,3 100 80 5.000 12 20 No -20°C +45°C -4°F +113°F

Color temperature conform to ANSI C78.377A. Lumens measurement conform to LM-79-08. Lumens maintenance conform to LM-80-08.

Temperatura de color según normativa ANSI C78.377A. Medición lumens según normativa LM-79-08. Mantenimiento lumens según normativa LM-80-08. * CRI 90 for neutral white and warm white under request.

Bajo pedido CRI 90 para blanco neutro y blanco cálido.

MEASURES

MEDIDAS

IP67 24 W (60 LEDs/m) IP20 72 W (180 LEDs/m) IP20 96 W (240 LEDs/m)

100 mm

(3.94 in) (1.29 in)33 mm (0.98 in)25 mm

10 mm

(0.39 in) (0.31 in)8 mm (0.39 in)10 mm

5000 mm

(196.85 in) (196.85 in)5000 mm (196.85 in)5000 mm

300 mm

(11.81 in) 300 mm (11.81 in) 300 mm (11.81 in)

BASIC

IP67 43 W (36 LEDs/m) IP67 72 W (60 LEDs/m) IP20 100 W (84 LEDs/m)

170 mm

(6.69 in) 100 mm (3.94 in) (2.79 in)71 mm

12 mm

(0.47 in) (0.47 in)12 mm (0.39 in)10 mm

5000 mm

(196.85 in) (196.85 in)5000 mm (196.85 in)5000 mm

300 mm

(11.81 in) 300 mm (11.81 in) 300 mm (11.81 in)

PLUS

IP20 144 W (120 LEDs/m)

IP67 72 W (60 LEDs/m) IP20 121 W (168 LEDs/m)

50 mm (1.96 in) 100 mm (3.93 in) (1.37 in)36 mm 8 mm (0.31 in) 10 mm (0.39 in) (0.31 in)8 mm 5000 mm (196.85 in) 5000 mm

(196.85 in) 300 mm (11.81 in) (196.85 in)3000 mm

300 mm (11.81 in) 300 mm (11.81 in)

ULTRA PLUS

IP68 72 W RGB (60 LEDs/m) 100 mm (3.94 in) 12 mm (0.47 in) 5000 mm (196.85 in) 300 mm (11.81 in) IP20 80 W RGBW (120 LEDs/m) 100 mm (3.94 in) 12 mm (0.47 in) 5000 mm (196.85 in) 300 mm (11.81 in)

RGB / RGBW

5

GRUPO MCI

LIneaR FLex

®

LINEAR FLEX

®

_{RANGE (Lm/m - COOL WHITE)}

GAMA LINEAR FLEX

®

_{(Lm/m - BLANCO FRÍO)}

BASIC PLUS ULTRA PLUS RGB / RGBW

24 W

IP67 72 W IP20 96 W IP20 43 W IP67 72 W IP67 100 W IP20 72 W IP67 144 W IP20 121 W IP20 72 W IP68 80 W IP20

3500 lm/m 3000 lm/m 2500 lm/m 2000 lm/m 1500 lm/m 1000 lm/m 500 lm/m 0 lm/m Full scale. Escala real. > 90 lm/W > 90 lm/W 330 lm/m 1080 lm/m 1480 lm/m 600 lm/m 1002 lm/m 1512 lm/m 1224 lm/m 2640 lm/m 3696 lm/m 139 lm/m 720 lm/m

ACCESSORIES

ACCESORIOS

Flat clear cover Cubierta plana transparente Flat milky cover

Cubierta plana opal

High clear cover Cubierta alta transparente High milky cover

Cubierta opal alta

Covers and lens

Cubiertas y lentes

30° lens

Lente 30° Lente 60°60° lens Round milky cover

Cubierta opal redonda Round clear cover Cubierta redonda transparente

Clip

Clip 45° Bracket Soporte 45°

Brackets

Soportes

Aluminium profile

Perfil de aluminio

End caps

Tapas finales

15° Bracket

Soporte 15° 30° Bracket Soporte 30°

18 mm (0.71 in) 10 mm (0.39 in) 25 mm (0.98 in) 20 mm (0.78 in) 45° 12 mm (0.47 in) 18 mm (0.71 in)

7

GRUPO MCI

LIneaR FLex

®

DETAILS

DETALLES

INSTALLATION

INSTALACIÓN

Fijación con clips y tornillos

Screws and clips fixing

Radio mínimo de curvatura 38 mm.

Minimum bending radius 38 mm.

Screws and clips installation Instalación con clips y tornillos

Fijación cinta adhesiva de doble cara

Double-side adhesive tape fixing

Instalación con cinta adhesiva de doble caraDouble-side adhesive tape installation

Minimum bending radius 30 mm. Radio mínimo de curvatura 30 mm. Al. Profile + Clip + Flat milky cover.

Perfil Al. + Clip + Cubierta plana opal.

Al. Profile + Clip + Round clear cover.

Perfil Al. + Clip + Cubierta redonda transparente.

Al. Profile + Clip + 30º Lens.

Perfil Al. + Clip + Lente 30º. Al. Profile + Clip.Perfil Al.+ Clip.

Al. Profile + Clip + High milky cover. Perfil Al. + Clip + Cubierta opal alta.

Al. Profile + Clip + 60º Lens. Perfil Al. + Clip + Lente 60º.

Full scale drawings.

Planos a escala real.

18 mm (0.71 in) 15 mm (0.59 in) 20,5 mm (0.81 in) 18 mm (0.71 in) 20,5 mm (0.81 in) 21 mm (0.83 in) 20,5 mm (0.81 in) 22 mm (0.87 in) 20,5 mm (0.81 in) 22 mm (0.87 in) 20,5 mm (0.81 in) 23 mm (0.91 in)

LINEARdrive 720D Group 1 GND 1 GND 2 GND 3 GND 4 DMX + + DMX -DMX shield LEDSync + Dali IN Dali IN Dali OUT Dali OUT LEDSync -LEDSync shield Group 2 Group 3 Group 4

max. 5m max. 5m max. 5m

7150628 Lineardrive 720D DMX/DALI/0-10V 24V DC M050206

Lineardrive 720D DMX/DALI/0-10V 24V DC

C

Power Supply 24 V DC 320 W

Máximo 4 bobinas de 5 m. de Linear Flex 72W RGB con fuente de alimentación de 320W y Lineardrive 720D

Maximum 4 rolls of 5 m. of Linear Flex 72W RGB with power supply 320W and Lineardrive 720D

MONOCOLOR CONNECTIONS

CONEXIONES MONOCOLOR

RGBW CONNECTIONS

CONEXIONES RGBW

Power Supply 24 V DC - 320W Fuente Alimentación Power Supply 24 V DC - 320W Fuente Alimentación

MONOCOLOR NO DIMMABLE

MONOCOLOR SIN DIMERIZAR

DIMMABLE WITH LINEAR DRIVE 720

DIMERIZABLE CON LINEAR DRIVE 720

Linear Drive

RGBW

Maximum 3 reels of 5 m of Linear Flex 80W RGBW with power supply 320W and Lineardrive 720. Maximum 5 m from the power supply to the first reel connection.

Máximo 3 bobinas de 5 m de Linear Flex 80W RGBW con fuente de alimentación de 320W y Lineardrive 720 .

Máximo 5 m desde la fuente de alimentación a la primera bobina.

Lineardrive 720D DMX/DALI/0-10V 24 V DC

DIMMABLE WITH LINEAR DRIVE 720

DIMERIZABLE CON LINEAR DRIVE 720

Below you see the maximum reels which can be connected in parallel to the Lineardrive 720 (PSU 24 V DC - 320W).

Maximum 5 m from the power supply to the first reel connection.

Ver tabla adjunta para número máximo de bobinas conectadas en paralelo a Lineardrive 720 (PSU 24 V DC - 320W).

Máximo 5 m desde la fuente de alimentación a la primera bobina.

MONOCOLOR NO DIMMABLE

MONOCOLOR SIN DIMERIZAR

Below you see the maximum reels which can be connected in parallel to the 24 V DC - 320W power supply.

Maximum 5 m from the power supply to the first reel connection.

Ver tabla adjunta para número máximo de bobinas conectadas en paralelo a fuente de alimentación de 24 V DC - 320W. Máximo 5 m desde la fuente de alimentación a la primera bobina.

MAXIMUM REELS CONNECTION TABLE

TABLA DE Nº MÁXIMO DE BOBINAS CONECTADAS

BASIC PLUS ULTRA PLUS

Power 24 W 72 W 96 W 43 W 72 W 100 W 72 W 144 W 121 W

Reel lenght 5 m 5 m 5 m 5 m 5 m 5 m 5 m 5 m 3 m

Max. Nº Reels 12 4 3 6 4 3 4 2 2

Values calculated without considering voltage drop.

9

GRUPO MCI

LIneaR FLex

®

RESET BRT SPEED LED CONTROLLER INPUT: DC 12V-DC24V DC+ R G PAUSE B DC–

MODEL: LT-3600 RF 1: ON/OFF 3: MODE+ 5: SPEED REMOTE CONTROL 2: PAUSE 4: MODE– 6: BRT

6Ax3CH MODE MODE DC5V - DC24V POWER REPEATER MODEL: LT-3060 R R G B V G V B AMPLIFIER DC5V - DC24V POWER REPEATER MODEL: LT-3060 R R G B V G V B AMPLIFIER Power Supply 24 V DC 320 W Power Supply 24 V DC 320 W Power Supply 24 V DC 320 W 7150126 Controlador RGB 24V 300W 7150126 24V 300W RGB Controller 7150127 Amplificador RGB 24V 300W 7150127 24V 300W RGB Amplifier 7150127 Amplificador RGB 24V 300W 7150127 24V 300W RGB Amplifier Power Supply 24 V DC 320 W max. 5m max. 5m

max. 5m max. 5m max. 5m max. 5m

max. 5m max. 5m max. 5m

max. 5m max. 5m max. 5m

Controlador RGB 24V 300W / Amplificador 24V 300W

24V 300W RGB Controller / 24V 300W Amplifier

A

Máximo 4 bobinas de 5 m. de Linear Flex 72W RGB con fuente de alimentación de 320W y Controlador RGB 24V 300W Máximo 4 bobinas de 5 m. de Linear Flex 72W RGB con fuente de alimentación de 320W y Amplificador 24V 300W

Maximum 4 rolls of 5 m. of Linear Flex 72W RGB with power supply 320W and 24V 300W RGB Controller Maximum 4 rolls of 5 m. of Linear Flex 72W RGB with power supply 320W and 24V 300W RGB Amplifier

LINEARdrive 720D Group 1 GND 1 GND 2 GND 3 GND 4 DMX + + DMX -DMX shield LEDSync + Dali IN Dali IN Dali OUT Dali OUT LEDSync -LEDSync shield Group 2 Group 3 Group 4

max. 5m max. 5m max. 5m max. 5m

7150628 Lineardrive 720D DMX/DALI/0-10V 24V DC M050206

Lineardrive 720D DMX/DALI/0-10V 24V DC

C

Power Supply 24 V DC 320 W

Máximo 4 bobinas de 5 m. de Linear Flex 72W RGB con fuente de alimentación de 320W y Lineardrive 720D

Maximum 4 rolls of 5 m. of Linear Flex 72W RGB with power supply 320W and Lineardrive 720D

RGB CONNECTIONS

CONEXIONES RGB

RGB

Maximum 4 reels of 5 m of Linear Flex® _{72W RGB with power supply 320W and 24 V 300W RGB controller.}

Maximum 4 reels of 5 m of Linear Flex® _{72W RGB with power supply 320W and 24 V 300W RGB amplifier.}

Maximum 5 m from the power supply to the first reel connection.

Máximo 4 bobinas de 5 m de Linear Flex® _{72W RGB con fuente de alimentación de 320W y controlador RGB 24 V 300W .}

Máximo 4 bobinas de 5 m de Linear Flex® _{72W RGB con fuente de alimentación de 320W y amplificador 24 V 300W.}

Máximo 5 m desde la fuente de alimentación a la primera bobina.

RGB

Maximum 4 reels of 5 m of Linear Flex 72W RGB with power supply 320W and Lineardrive 720. Maximum 5 m from the power supply to the first reel connection.

Máximo 4 bobinas de 5 m de Linear Flex 72W RGB con fuente de alimentación de 320W y Lineardrive 720 . Máximo 5 m desde la fuente de alimentación a la primera bobina.

Lineardrive 720D DMX/DALI/0-10V 24 V DC

24 V 300W Amplifier / 24 V 300W RGB Controller (RF remote control included) Amplificador 24 V 300W / Controlador RGB 24 V 300W (Incluye control remoto RF)

REFERENCES

REFERENCIAS

CONNECTIONS REFERENCES

REFERENCIAS CONEXIONES

Linear Flex

®

Basic

24 W 7251516/C… 72 W 7251713/C… 96 W 7251714/C…

Linear Flex

®

Plus

43 W 7251525/C… 72 W 7251526/C… 100 W 7251813/C…

Linear Flex

®

Ultra Plus

72 W 7252231/C… 144 W 7252212/C… 121 W 7252213/C…

Linear Flex

®

_RGB

_{72 W 7251512/C11}

Linear Flex

®

_RGBW

_{80 W 7251532/C29}

…02 Cool white Blanco frío …27 Neutral white Blanco neutro …22 Warm white Blanco cálido

Complete reference with the color temperature number.

Complete la referencia con el número de la temperatura de color.

M050338 Kit 30 cm wire + end-caps + glue Kit cable alimentación 30 cm + tapas + pegamento 1

M050348 Kit 30 cm wire + end-caps + glue Kit cable alimentación 30 cm + tapas + pegamento 1

M050339 Kit 30 cm wire + end-caps + glue Kit cable alimentación 30 cm + tapas + pegamento 2

M050365 Kit 30 cm wire (8 mm) Kit cable alimentación 30 cm (8 mm) 3

M050366 Kit 30 cm wire (10 mm) Kit cable alimentación 30 cm (10 mm) 3

M050368 Direct connector 8 mm Conector directo 8 mm 4

M050369 Direct connector 10 mm Conector directo 10 mm 4

M050371 Joint connector 8 mm (lenght 10 cm) Conector empalme 8 mm (10 cm) 5

M050372 Joint connector 10 mm (lenght 10 cm) Conector empalme 10 mm (10 cm) 5

1 2 3 4 5

COMPATIBLE CONNECTORS TABLE

TABLA DE CONECTORES COMPATIBLES

Linear Flex® _{Type IP Width POWER WIRE DIRECT CONNECTOR JOINT CONNECTOR}

7251516/C.. BASIC 24W IP67 10 mm M050338 – – 7251713/C.. BASIC 72W IP20 8 mm M050365 M050368 M050371 7251714/C.. BASIC 96W IP20 10 mm M050366 M050369 M050372 7251525/C.. PLUS 43W IP67 12 mm M050348 – – 7251526/C.. PLUS 72W IP67 12 mm M050348 – – 7251813/C.. PLUS 100W IP20 10 mm M050366 M050369 M050372

7252231/C.. ULTRA PLUS 72W IP67 10 mm M050338 – –

7252212/C.. ULTRA PLUS 144W IP20 8 mm M050365 M050368 M050371

7252213/C.. ULTRA PLUS 121W IP20 8 mm M050365 M050368 M050371

7251512/C11 RGB 72W IP68 12 mm M050339 – –

11

GRUPO MCI

LIneaR FLex

®

M050337 Mounting clips 12 mm 10 u. Clips sujeción 12 mm 10 u. 6

M050336 3M adhesive tape 3 m Cinta adhesiva 3M 3 m 7

8010400/C12 Aluminium profile for lens Perfil aluminio para lente 8

M050328 Thermal conductive tape Cinta termoconductora

M130367/C01 Round clear cover for aluminium profile Difusor circular transparente para perfil aluminio 9

M130367/C02 Round milky diffuser for aluminium profile Difusor circular opal para perfil aluminio 10

M200110 Round diffuser end cap Tapa final para difusar circular

M130368/C01 Flat clear cover for aluminium profile Difusor plano transparente para perfil aluminio

M130368/C02 Flat milky diffuser for aluminium profile Difusor plano opal para perfil aluminio 11

M200111 Flat diffuser end cap Tapa final para difusor plano

M130369/C01 High clear diffuser for aluminium profile Difusor alto y transparente para perfil aluminio

M130369/C02 High milky diffuser for aluminium profile Difusor alto y opal para perfil aluminio 12

M200112 High diffuser end cap Tapa final para difusor alto

M130342/C01 30° clear lens for aluminium profile Lente transparente 30° para perfil aluminio 13

M200113 30° Lens end cap Tapa final para lente 30°

M130343/C01 60° clear lens for aluminium profile Lente transparente 60° para perfil aluminio 14

M200114 60° Lens end cap Tapa final para lente 60°

M170023 Mounting inox clips for aluminium profile Clips inox de sujeción para perfil aluminio 15

M170040 Kit bracket 15° Kit soporte 15°

M170041 Kit bracket 30° Kit soporte 30°

M170028 Kit bracket 45° Kit soporte 45° 16

7150126 24V 300W RGB controller Controlador RGB 24V 300W 17

7150127 24V 300W RGB amplifier Amplificador RGB 24V 300W 18

7150129 RGBW controller Controlador RGBW

7150627 Lineardrive 180D DMX/0-10V 24 V DC Lineardrive 180D DMX/0-10V 24 V DC 19

7150628 Lineardrive 720D DMX/DALI/0-10V 24V DC Lineardrive 720D DMX/DALI/0-10V 24V DC 20

M050206 WAGO connector 5 wires entry Conector WAGO 5 vías 21

10 16 11 17 12 18 7 13 19 8 14 20 9 15 21

ACCESSORIES REFERENCES

REFERENCIAS ACCESORIOS

6

HEADQUARTERS C/ dels Oficis, 25 B Pol. Industrial El Regàs, 08850 Gavà BARCELONA · SPAIN Tel. (+34) 93 630 28 00 Fax. (+34) 93 630 29 66 Mail. [email protected]

grupo-mci.com

MUNDOCOLOR

ILUMINACIÓN TÉCNICA

MADE IN BARCELONA

Due to contiuous improvements and innovations, specifications may change without notice.
