Transformer Protection

Hands On Relay School

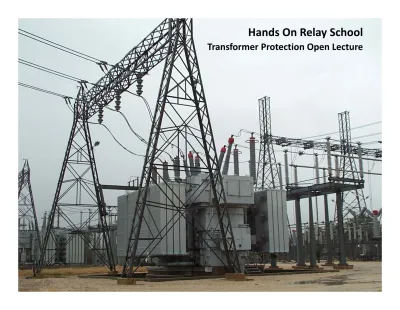

Hands On Relay School

Transformer Protection Open Lecture

Class Outline

•

Transformer protection overview

•

Review transformer connections

•

Discuss challenges and methods of current

differential Protection

•

Discuss other protective elements used in

transformer protection

Scott Cooper Eastern Regional Manager Manta Test Systems [email protected] (727)415-5843 204 37th Avenue North #281 Saint Petersburg, FL 33704

Transformer Protection Overview

Transformer Protection Zones

Types of Protection

Mechanical Protection

•

Analysis of Accumulated Gases

– Looks for arcing by‐products

•

Sudden Pressure Relays

– Orifice allows for normal thermal expansion/contraction.  Arcing  causing pressure waves in oil or gas space overwhelming the orifice  and actuating the relay.

•

Thermal

– Caused by overload, over excitation, harmonics and geo magnetically  induced currents • Hot spot temperature • Top Oil • LTC Overheating

Types of Protection

Relay Protection

•

Internal Short Circuit

–

Phase:  87HS, 87T

–

Ground:  87HS, 87T, 87GD

•

System Short Circuit Back Up Protection

–

Phase and Ground Faults

• Buses:  50, 50N, 51, 51N, 46 • Lines:  50, 50N, 51, 51N, 46

Types of Protection

Relay Protection

•

Abnormal Operating Conditions

–

Open Circuits: 46

–

Overexcitation: 24

–

Undervoltage: 27

–

Abnormal Frequency:  81U

–

Breaker Failure:  50BF, 50BF‐N

Phase Differential

Overview

• What goes into a “unit” comes out of  a “unit” • Kirchoff’s Law: The sum of the  currents entering and leaving a  junction is (should be) zero • Straight forward concept, but not  that simple in practice with  transformers UNIT I₁ I₂ I₃ I₁ + I₂ + I₃ = 0

Phase Differential

Overview

A host of issues presents itself to decrease security and reliability of transformer  differential protection • CT ratio caused current mismatch • Transformation ratio caused current mismatch (fixed taps) • LTC induced current mismatch

• Delta‐wye transformation of currents

– Vector group and current derivation issues

• Zero‐sequence current elimination for external ground faults on wye windings

• Inrush phenomena and its resultant current mismatch • Harmonic content availability during inrush period due to point‐on‐wave  switching (especially with newer transformers) • Over‐excitation phenomena and its resultant current mismatch • Internal ground fault sensitivity concerns • Switch onto fault concerns • CT saturation, remnance and tolerance

Compensation (2)

Change in CT Ratio

_{1:1, Y-Y}

1:1, 3Y 4:1, 3Y

IA, IB, IC Ia, Ib, Ic

IA'*4 = Ia'

IB' * 4 = Ib'

IC' * 4 = Ic'

IA', IB', IC' Ia', Ib', Ic'

Phase Differential

Overview‐Transformer Basics

Compensation (3)

Transformer Ratio

2:1, Y-Y

1:1, 3Y 1:1, 3Y

IA, IB, IC Ia, Ib, Ic

IA' = Ia' / 2

IB' = Ib' / 2

IC' = Ic' / 2

IA', IB', IC' Ia', Ib', Ic'

Phase Differential

Overview‐Transformer Basics

Compensation (2)

Change in CT Ratio

IA, IB, IC Ia, Ib, Ic

IA', IB', IC' Ia', Ib', Ic'

Phase Differential

Overview‐Transformer Basics

Transformer Tap Calculation‐Per Unit Concept

Transformer Tap Calculation‐Per Unit Concept

Phase Differential

Overview‐Transformer Basics

100MVA

IN

100MVA

OUT

Transformer Tap Calculation‐Per Unit Concept

Phase Differential

Overview‐Transformer Basics

3 ∗ ∗ = − CTR V rVA Transforme WindingTap L L V CTR rVA Transforme WindingTap L L ∗ = −

Tap Calculation with Delta CTs Tap Calculation with Wye CTs

Transformer Tap Calculation‐Per Unit Concept

Phase Differential

Overview‐Transformer Basics

Each measured current is divided by the winding Tap. The

result is a percent of rating. These percent of ratings can be

compared directly.

AB connected delta‐wye transformer

Phase Differential

a

b

c

-b

• Subtracting Vectors: Subtract from reference phase vector the connected non-polarity vector…in our example I_a-I_b

• Can be repeated for B & C, or you can assume –120 and –240 displacement from A for B&C respectively

• I_b – I_c and I_c – I_a would be the vectors

Phase Differential

AC connected delta‐wye transformer

Ia Ia Ib Ib Ic Ic Ia Ib Ic Ia-Ic Ib-Ia Ic-Ib Ia Ia-Ic Ib Ic Ib-Ia Ic-Ib

Phase Differential

Overview‐Transformer Basics

• Subtracting vectors: Subtract from reference phase vector the connected non-polarity vector…in our example I_a-I_c

• Can be repeated for B & C, or you can assume –120 and –240 displacement from A for B&C respectively

• I_b – I_a and I_c – I_b would be the vectors

a

b

c

-c

Phase Differential

Overview‐Transformer Basics

Angular Displacement Conventions:

• ANSI Y‐Y, Δ‐Δ @ 0°; Y‐Δ , Δ‐Y @ X1 lags H1 by 30° – ANSI makes life easy • Euro‐designations use 30° increments of LAG from the X1 bushing to the  H1 bushings – Dy11=X1 lags H1 by 11*30°=330° or, H1 leads X1 by 30° – Think of a clock – each hour is 30 degrees 0 6 3 9 8 7 10 11 1 2 5 4 Dy1 = X1 lags H1 by 1*30 = 30, or H1 leads X1 by 30 (ANSI std.)

Phase Differential

Overview‐Transformer Basics

US Standard Dy Example:

• H1 (A) leads X1 (a) by 30

• Currents on “H” bushings are delta quantities

a b c A B C Assume 1:1 transformer

Phase Differential

Overview‐Transformer Basics

Assume 1:1 transformer a b c A B C

Phase Differential

Overview‐Transformer Basics

US Standard Yd Example: •H1 (a) leads X1 (A) by 30

Phase Differential

Overview

• Applied with variable  percentage slopes to  accommodate CT saturation  and CT ratio errors • Applied with inrush and over  excitation restraints • Set with at least a 20% pick up  to accommodate CT  performance – Class “C” CT; +/‐ 10% at 20X  rated • If unit is LTC, add another +/‐ 10% • May not be sensitive enough  for all faults (low level, ground  faults near neutral)

• CT ratios and tap settings are selected to  account for: – Transformer ratios – If delta or wye connected CTs are  applied – Delta increases ratio by 1.73 • Delta CTs must be used to filter zero‐ sequence current on all wye transformer  windings • Dy transformer connections compensated  by yd CT connections to make the currents  “apples to apples”.

Phase Differential

E‐M Relay Application

Zero‐sequence elimination:  In E‐M relays with wye connected transformers,  delta connected CTs are used to remove the ground current.

Phase Differential

Settings compensate for the following: • Transformer ratio • CT ratio • Vector quantities – Which vectors are used – Where the 1.73 factor (√3) is applied • When examining line to line  quantities on delta connected  transformer windings and CT  windings • Zero‐sequence current filtering for  wye windings so the differential  quantities do not occur from  external ground faults

Phase Differential

Digital Relay Application

Angular displacement (IEC and SEL) • IEC (Euro) practice does not  have a standard like ANSI • Most common connection is  Dy11 (low lead high by 30!) • Obviously observation of  angular displacement is  extremely important when  paralleling transformers! *1 *1 *2 *2 *1 = ANSI std. @ 0° *2 = ANSI std. @ X1 lag H1 by 30°, or “high lead low by 30 ° “

Phase Differential

Digital Relay Application

Benefits of Wye CTs

•

Phase segregated line currents

–

Individual line current oscillography

–

Currents may be easily used for overcurrent

protection and metering

–

Easier to commission and troubleshoot

–

Zero sequence elimination performed by

calculation

Zero‐sequence elimination:  In digital relays with wye connected

transformers and wye connected CTs, ground current must be removed from  the differential calculation.

•3I

₀

= [I

_a

+ I

_b

+ I

_c

]

I₀ = 1/3 *[I_a + I_b + I_c]

•Used where filtering is required, such as wye winding with wye CTs

Phase Differential

Typical Transformer Inrush Waveform 2nd and 4th Harmonics During Inrush

Phase Differential

Digital Relay Application

Harmonically Restrained Differential Element

•

Inrush Detection and Restraint

– Inrush occurs on transformer energizing as the core magnetizes – Sympathy inrush occurs from adjacent transformer(s) energizing, fault  removal, allowing the transformer to undergo a low level inrush – Characterized by current into one winding of transformer, and not out  of the other winding(s) – This causes the differential element to pickup – Use inrush restraint to block differential element during inrush period

Phase Differential

Digital Relay Application

•

Inrush Detection and Restraint

– 2nd _{harmonic restraint has been employed for years} – “Gap” detection has also been employed – As transformers are designed to closer tolerances, both 2nd _harmonic  and low current gaps in waveform have decreased – If 2nd _{harmonic restraint level is set too low, differential element may}  be blocked for internal faults with CT saturation (with associated  harmonics generated)

Phase Differential

Digital Relay Application

•

Inrush Detection and Restraint

– 4th _{harmonic is also generated during inrush}

– Odd harmonics are not as prevalent as Even harmonics during inrush

– Odd harmonics more prevalent during CT saturation

– Use 4th _{harmonic and 2}nd _{harmonic together}

– M‐3310/M‐3311 relays use RMS sum of the 2nd _and 4th _harmonic as

inrush restraint

– Result:  Improved security while not sacrificing reliability

Phase Differential

•

Overexcitation Restraint

–

Overexcitation occurs when volts per hertz

level rises (V/Hz)

–

This typically occurs from load rejection and

malfunctioning generation AVRs

–

The voltage rise at nominal frequency causes

the V/Hz to rise

–

This causes 5

th

_{harmonics to be generated in}

the transformer as it begins to go into

saturation

–

The current entering the transformer is more

than the current leaving due to this increase in

magnetizing current

–

This causes the differential element to pick‐up

–

Use 5

th

_{harmonic level to detect overexcitation}

Phase Differential

Digital Relay Application

0.5 1.0 1.5 2.0 0.5 1.0 1.5 2.0 87T Pick Up 87T Pick Up

with 5th Harmonic Restraint

Slope 1 Slope 2 Slope 2 Breakpoint TRIP RESTRAIN

Phase Differential

Digital Relay Application

•

87T Pick Up

– Class C CTs, use 20% – LTC, add 10% – Magnetizing losses, add 1% – 0.3 to 0.4 pu typically setting

•

Slope 1

– Used for low level currents – Typically set for 25%

•

Slope 2 “breakpoint”

– Typically set at 2X rated current – This setting assumes that any current over 2X rated is a  through fault or internal fault, and is used to desensitize the  element against unfaithful replication

Phase Differential

Digital Relay Application

•

Slope 2

– Typically set at 70%

•

Inrush Restraint (2

nd

_and 4

th

_harmonic)

– Typically set from 15‐20% – Employ cross phase averaging blocking for security

•

Over‐excitation Restraint (5

th

_harmonic)

– Typically set at  30% – Raise 87T pick up to 0.60 pu during overexcitation – No cross phase averaging needed, as overexcitation is  symmetric on the phases

Phase Differential

Digital Relay Application

•

Unrestrained 87H Pick Up

– Typically set at 8‐10pu rated current – This value should be above maximum possible inrush current  and lower than the CT saturation current – C37.91, section 5.2.3, states 10pu an acceptable value – Can use data captured from energizations to fine tune the  setting

Phase Differential

Digital Relay Application

CT Issues:

•

Remnance:  Residual magnetism that causes dc saturation of the

CTs

•

Saturation:  Error signal resulting from too high a primary current

combined with a large burden

•

Tolerance:  Class “C” CTs are rated +/‐ 10% for currents x20 of

nominal

– Thru‐faults and internal faults may reach those levels depending on ratio  selected

Phase Differential

Digital Relay Application

CT Issues (cont.)

•

Best defense is to use high “Class C” voltage levels

– C400, C800 – These have superior characteristics against saturation and  relay/wiring  burden

•

Use low burden relays

– Digital systems are typically 0.020 ohms

•

Use a variable percentage slope characteristic to desensitize

the differential element when challenged by high currents that

may cause replication errors

Phase Differential

Digital Relay Application

“Point‐on‐Wave” Considerations During Energization

• As most circuit breakers are ganged three‐pole, each phase is closed at a  different angle resulting in less harmonics on one phase and more on the  others • Low levels of harmonics may not provide inrush restraint for affected phase – security risk! • Most modern relays employ some kind of cross‐phase averaging scheme to  compensate for this issue – Provides security if any phase has low harmonic content during inrush or overexcitation – This can occur depending on the voltage point‐on‐wave when the transformer is energized for a  given phase – Cross phase averaging uses the average of harmonics on all three phases to determine level

Phase Differential

Digital Relay Application

Improved Ground Fault Sensitivity:

•

87T element is typically set with 20‐40% pick up

•

This is to accommodate Class “C” CT accuracy

during a fault plus the effects of LTCs

•

That leaves 20‐40% of the winding not covered for

a ground fault

•

Employ a ground differential element to improve

sensitivity (87GD)

Phase Differential

Digital Relay Application

Switch‐onto‐Fault:

•

_{Transformer is faulted on energizing}

•

_{Harmonic restraint on unfaulted phases may work}

against trip decision if cross phase averaging is used

–

Un‐faulted phase will have no harmonics, other phases

may have high value

•

_{Employ 87HS to protect winding that is being}

energized

•

_{Employ 87GD on coupled winding if it is wye}

Phase Differential

Digital Relay Application

Switch‐onto‐Fault (cont): • Employ 87HS to protect winding that is first energized • 87HS is set above inrush current • If fault is near the bushing end of the winding, the current will be higher  than inrush – Typically 9‐12 pu thru current • 87HS does not employ harmonic restraint – Fast tripping on high current faults

Phase Differential

Digital Relay Application

•

Use 87GD

• I

_A

+ I

_B

+ I

_C

= 3I

₀

•

If fault is internal,

opposite polarity

•

If fault is external, same

polarity

I_G I_A I_B I_C

Ground Differential

Digital Relay Application

I_G I_A I_B I_C I_G I_A I_B I_C

Internal

External

Ground Differential

Digital Relay Application

Restricted Earth Fault Trip Characteristic

• 87GD Pick Up – Element normally uses directional comparison between phase  residual current (3I₀) and measured ground current (I_G) • No user setting – Pick up only applicable when 3I₀current is below 140mA (5A  nom.) • Pick up = 3I₀ - I_G – If 3I0 greater than 140mA, element uses: • –3I₀ * I_G * cosθ.  It will trip only when the directions of the  currents is opposite, indicating an internal fault • Using direction comparison mitigates the effects of saturation on  the phase and ground CTs

Ground Differential

Digital Relay Application

I

_G

I

_A

I

_B

I

_C 3_I0 I_G Residual current calculated from individual phase currents. Paralleled CTs shown to illustrate principle.

0

90

180

270

I

_G

-3I

_O

Ground Differential

Digital Relay Application

0

90

180

270

I

_G

-3I

_O

Ground Differential

Digital Relay Application

•

Fuses

– Small transformers ( <10 MVA) – Short circuit protection only

•

Over current protection

– H‐side • Through fault protection • Differential back‐up protection for high side faults – X‐side • System back up protection • Unbalanced load protection

Other Transformer Protection

Over current Elements

H‐side over current elements:

•

Protection against heavy prolonged through faults

•

Transformer Category by nameplate capacity

– IEEE Std. C57.109‐1985 Curves

Other Transformer Protection

Over current Elements

Cat. 2 & 3

Fault Frequency

Through Fault

Category 1

Through Fault

Category 2

Through Fault

Category 3

Through Fault

Category 4

X‐side Over Current

Elements

•

Used to protect

against un‐cleared

faults downstream

of the transformer

•

May consist of phase

and ground

elements

•

Coordinated with

line protection off

the bus

Failed Breaker

51 51

G

Other Transformer Protection

X‐side Over Current Elements:

•

Negative sequence over

current used to protect

against unbalanced loads &

open conductors

•

Easy to coordinate

46

Other Transformer Protection

Over current Elements

•

Overexcitation:

–

Responds to overfluxing; excessive v/Hz

–

Continuous operational limits

•

ANSI C37.106 & C57.12

– 1.05 loaded, 1.10 unloaded

•

Inverse curves typically available for values over the

continuous allowable maximum

Other Transformer Protection

Over current Elements

Causes: • Generating Plants – Excitation system runaway  – Sudden loss of load – Operational issues (reduced frequency) • Static starts • Pumped hydro starting • Rotor warming • Transmission Systems – Voltage and Reactive Support Control Failures • Capacitor banks ‘ON’ when they should be ‘OFF’ • Shunt reactors ‘OFF’ when they should be ‘ON’ • Generator unit transformer connected to long line with  no‐load (Ferranti effect) • Runaway LTCs

Other Transformer Protection

Over current Elements

Overexcitation Curve

Overexcitation Curve

References: ‐ANSI / IEEEC37.91, “Guide for Protective Relay Applications for Power Transformers” ‐ANSI/IEEE C57.12,  “Standard General Requirements for Liquid Immersed Distribution,   Power and Regulating Transformers” Protective Relaying:  Principals and applications, Third Edition By J. Lewis Blackburn  and Thomas J. Domin ‐Digital Transformer Protection from Power Plants to Distribution Substations,  CJ  Mozina General Electric “Transformer Connections including Autotransformer Connections”   GET‐2J, Dec, 1970 87 T 50 51 51 G
