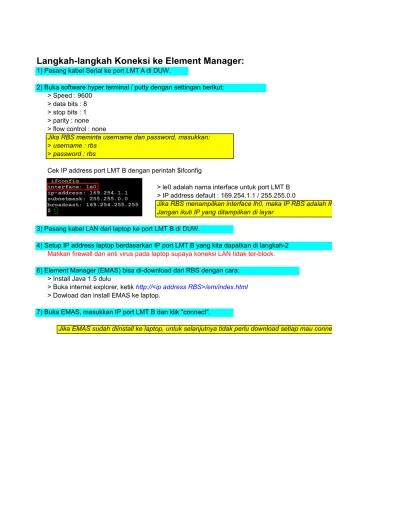

Langkah-langkah Koneksi ke Element Manager:
1) Pasang kabel Serial ke port LMT A di DUW.
2) Buka software hyper terminal / putty dengan settingan berikut: > Speed : 9600
> data bits : 8 > stop bits : 1 > parity : none > flow control : none
Jika RBS meminta username dan password, masukkan: > username : rbs
> password : rbs
Cek IP address port LMT B dengan perintah $ifconfig
> le0 adalah nama interface untuk port LMT B > IP address default : 169.254.1.1 / 255.255.0.0
Jika RBS menampilkan interface lh0, maka IP RBS adalah IP default 169.254.1.1 Jangan ikuti IP yang ditampilkan di layar
3) Pasang kabel LAN dari laptop ke port LMT B di DUW.
4) Setup IP address laptop berdasarkan IP port LMT B yang kita dapatkan di langkah-2
Matikan firewall dan anti virus pada laptop supaya koneksi LAN tidak ter-block.
6) Element Manager (EMAS) bisa di-download dari RBS dengan cara: > Install Java 1.5 dulu
> Dowload dan install EMAS ke laptop.
7) Buka EMAS, masukkan IP port LMT B dan klik "connect".
Jika EMAS sudah diinstall ke laptop, untuk selanjutnya tidak perlu download setiap mau connect ke RBS > Buka internet explorer, ketik http://<ip address RBS>/em/index.html
Jika RBS menampilkan interface lh0, maka IP RBS adalah IP default 169.254.1.1
Langkah-langkah Commissioning RBS 6000 LTE
Tools yang dibutuhkan:1) Laptop
2) Java Plugin 1.5 (minimum) 3) Kabel USB-Serial
4) Kabel Serial LMT A (DB9-RJ45) untuk DUL Jika Menggunakan DUS kabel serial dan LAN ke port LMT
5) Kabel LAN ke LMT B seperti gambar disamping (Ethernet dan RS232 digabung)
5) Hyper Terminal / Putty
7) Software RBS Element Manager
Langkah-langkah Commissioning
1) Loading Basic Package
Memasukkan software basic package ke dalam RBS, caranya:
> Mem-format RBS terlebih dahulu, lihat worksheet "Format RBS" Langkah 1 biasanya sudah dilakukan di pabrik. > Menghasilkan Basic CV & RBSConfiguration_Initial
2) Site Install, site basic, site equipment, license key (optional), & upgrade package Untuk memasukkannya script/file tersebut ke dalam RBS, caranya :
> Klik menu "Tools--> integrate RBS > Klik Browse dan pilih site installation
> Masukkan user name dan password dan ckeck/centang “Do not use Security” and “IP Security Activation dan next > RBS O&M IP Address, Subnet Mask, and Default Router akan terisi otomatis dari file site install.xml
Jangan dicentang“ Use DHCP to retrieve IP and SMRS data”. Klik “Next”. > Upload the “Site Basic File” and “Site Equipment File”
Tolong di centang, license key jika tidak punya file license key Jangan dicentang, tunjukkan file upgrade package (*.zip) dan next
> Isi Cabinet data sesuai dengan data yang ada pada RBS dan start integration
3) TN (transport network) Script (*.mo)
> menggunakan moshell, pastikan status di moshellnya completed
trun <nama script TN.mo>
> Create CV manual 5) RN (Radio Network)
> menggunakan moshell, pastikan status di moshellnya completed
trun <nama script RN.mo>
> Create CV manual
CV (Configuration Version) adalah kumpulan file yang berisi parameter yang diperlukan RBS untuk beroperasi. Ada beberapa jenis status CV:
> semua configurasi script akan terload ke RBS dan akan otomatis tercreate CV terakhir adalah RBSconfiguration_SiteEquipmentComplete.
Setelah proses commissioning selesai dan RBS sudah on-air dan terintegrasi dengan OSS, kita harus Create CV
CV IDB
Configuration Version Installation Data Base >konfigurasi RBS >punya versi Restart (Reload) Warm SW Cepat Refresh SW Cold HW Coldwtest HW Lama
Loaded : CV yang di-load oleh RBS saat terakhir kali restart. Executing : CV yang sedang running saat ini.
Jika Menggunakan DUS kabel serial dan LAN ke port LMT seperti gambar disamping (Ethernet dan RS232 digabung)
Langkah 1 biasanya sudah dilakukan di pabrik.
> Masukkan user name dan password dan ckeck/centang “Do not use Security” and “IP Security Activation dan next
CV (Configuration Version) adalah kumpulan file yang berisi parameter yang diperlukan RBS untuk beroperasi.
> semua configurasi script akan terload ke RBS dan akan otomatis tercreate CV terakhir adalah RBSconfiguration_SiteEquipmentComplete.
Langkah-langkah Upgrade Package
Yang kita butuhkan:1. FTP Server (Filezilla Server) 2. Software Upgrade Package (UP) 3. EMAS
4. Kabel LAN
Langkah-langkah:
1. Buka Filezilla Server dan setup user account, caranya: > Klik lambang kepala manusia
> add username, ketik rbs. Jika sudah setup user account, tidak perlu setup lagi setiap buka Filezilla Server
> contreng password, ketik rbs.
> klik "shared folder", klik "add", lalu pilih di folder mana kita menyimpan software UP-nya > contreng semua akses kecuali "delete".
2. Buka Moshell
> masukkan IP RBS
> moshell 169.254.1.10 > lt all
> Cek CV dan alarm (jika sitenya sudah integrasi/on air)
> cvls > alt
> pastikan FTP secmode dalam kondisi unsecure
> secmode -s //untuk melihat status FTP
> secmode -f u //rubah FTP secmode ke unsecure
> secmode -s //untuk melihat status FTP --> cek lagi apakah sudah unsecure
> Create dan install UpgradePackage --> pastikan nama Upnya sesuai dengan yang di FTP server
> cr SwManagement=1,UpgradePackage=<nama UP>
> acc <UP proxy> nonBlockingForcedInstall //tunggu beberapa menit > polu // melihat up yg di install
> lt all
> pr upg (lihat proxynya UP yang baru)
> start upgrade package
> acc <UP proxy> rebootNodeUpgrade //tunggu beberapa menit lagi > polu // melihat up yg di upgrade
> Upgrade package selesai.
Langkah-langkah Format RBS
Yang dibutuhkan:1. Kabel Serial 2. Hyper Terminal
3. FTP Client (contoh: WSFTP) 4. Software Basic Package 5. Kabel LAN
6. Element Manager (EMAS)
Langkah-langkah:
1. Buka hyper terminal, kondisikan RBS ke dalam "backup mode", caranya: > Ketik $reload
--2. Tampilkan folder /c2 pada RBS (defaultnya di-hidden oleh RBS) > Ketik $mount_c2
> Cek apakah folder /c2 sudah muncul --> ketik $vols 3. Format RBS
> format /d --> ketik $formathd /d > format /c2 --> ketik $formathd /c2
> Cek kembali apakah directory /c2 dan /d sudah ter-format --> ketik $vols 4. Pastikan RBS tetap dalam kondisi backup mode
> ketik $reload --5. Setup IP address RBS
> ketik $ifconfig le0 169.254.1.10 netmask 255.255.0.0 > Cek apakah konfigurasi IP berhasil
> Ketik $ifconfig
> ping IP RBS melalui command prompt (cmd) 6. Buka Filezilla Client
> Masukkan IP address RBS sebagai host > username : rbs
> password : rbs > klik Quick connect
> klik menu Transfer-->transfer type-->binary
> klik kanan di folder /c2 dan /d pada sisi RBS (local site), lalu upload. > Tunggu sampai selesai
8. Kondisikan RBS ke dalam "Active Mode" > Ketik $reload
Note : jika DUS tidak ada drive c2, maka gunakan perintah berikut
> reload
--> pboot set pa stand_alone_du 1 > pboot save pa
Perintah-perintah Hyper-terminal
cv cu melihat konfigurasi CV (startable/loaded/executing/rollback, dll) set CV sebagai startable cv
cv ls list semua cv yg ada di RBS
create CV baru remove CV reload restart reload refresh reload cold reload coldwtest reload
--ifconfig melihat interface configuration (IP) RBS
vols melihat volume (isi) dari masing-masing directory/drive di HD RBS
setclock mengeset jam RBS
readclock membaca jam di RBS
formathd /c2 memformat isi /c2
mount_c2 menambahkan/mengaktifkan /c2
passwd mengeset password
Note : jika DUS tidak ada drive c2, maka gunakan perintah berikut
cv set nama_cv cv mk nama_cv cv rm nama_cv
Konfigurasi MSSM pada RBS 6000 LTE
Prinsip MSSM:
Dalam 1 kabinet RBS 6000, hanya ada satu RBS sebagai primary, sisanya adalah secondary.
Jika RBS LTE sebagai Primary:
1. Pasang kabel EC dari DUS ke SHU port B1 jika RBS 6201 dan ke port ECA/ECX jika di RBS 6601. 2. Buka EMAS, ubah tampilan ke "Containment (MOM based)"
3. Klik "EquipmentSupportFunction=1" Pastikan "SupportSystemControl" = true
> cari MO equipment=1, subrack=1, slot=1, plugInUnit=1 > Menu MO-->add
> MO class = EcPort > ID = 1
> HubPosition = B1 (jika RBS 6201) dan ECA/ECX (jika RBS6601) > Klik tombol "add"
4. Klik pada "Equipment=1".
> tambahkan MO "external node" > Menu MO-->add
> MO class = ExternalNode > ID = 1
> Klik tombol "add"
> Klik pada MO ExternalNode yang barusan di-add. Tambahkan MO "EcPort" > Menu MO-->add
> MO class = EcPort > ID = 1
> HubPosition = A5 (jika RBS 6201) dan ECB/ECY (jika RBS 6601) > Klik tombol "add"
Jika ada DUG tambahan lagi, tambahkan MO ExternalNode lagi.
5. Create CV baru dan Set Startable
Jika RBS 6000 LTE sebagai Secondary:
1. Pasang kabel EC dari DUS ke SHU port A5, A6, atau A7 (jika RBS 6201) dan ke port ECB/ECY (jika RBS 6601). 2. Buka EMAS, ubah tampilan ke "Containment (MOM based)"
3. Klik "EquipmentSupportFunction=1"
Pastikan "SupportSystemControl" = false > Menu MO-->add
> MO class = EcPort > ID = 1
> HubPosition = A5 (jika RBS 6201) dan ECB/ECY (jika RBS 6601) > Klik tombol "add"
6. Create CV baru dan Set Startable
Software RBS LTE
Software RBS LTE ada 2 jenis: 1) Software Basic Package (BP)
> Di-install dengan cara mem-format RBS terlebih dahulu 2) Software Upgrade Package (UP)
