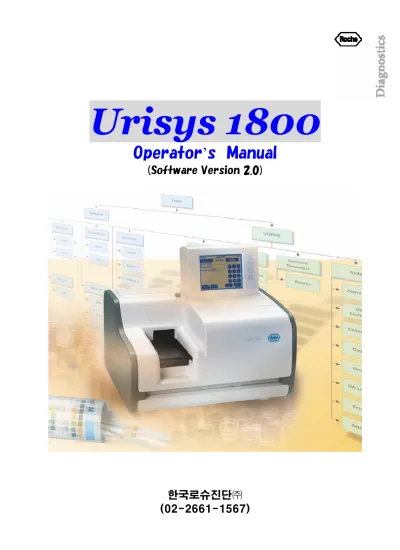

Urisys 1800 Operator Manual

(1)

Urisys 1800

Operator’s Manual

(Software Version 2.0)

(2)

목

차

서문 --- 3

A.

A. A. 기기

기기

기기 개요

개요

1. 안전에 관한 정보 --- 4

2. 기기 소개 --- 7

3. Hardware --- 14

4. Software --- 29

B. Operation

5. 설치 --- 71

6. Daily operations --- 81

7. Special Operation ---113

8. Configuration --- 128

C. Maintenance

9.일반적인 유지보수 ---138

D. Troubleshooting

10 . Data alarms(Flags) --- 149

11 . Instruments alarms(Messages) --- 150

Software flow chart --- 157

(3)

Preface

Urisys 1800 기기는 비중, PH, 백혈구, 아질산염, 단백,당, 케톤,

유로빌리노젠, 빌리루빈, 적혈구를 갖고 있는 소변 분석물을 시험관내 정량 혹은 반정량으로 분석하는 반자동 소변분석기이다.

또한, 이 장비는 소변에서 color 도 분석한다.

Urisys 1800 기기는 Combur10Test M test strips 을 사용한다. Urisys 1800 은 하루에 30 ∼ 100 검체 사이의 workload 에 최적화 되어져 있는 장비이다. 이 기기는 전문적인 검사실 환경에서 근무하고, 교육을 받은 사람만이 기기를 다루어야 한다. 그리고 이 기기는 소변검체 만을 분석하게 개발되어져 있다. 이 기기를 사용하기 전에, 사용자는 사용자 매뉴얼을 철저히 읽고, 숙지하는 것이 중요하다.

(4)

제

제 1

1

1 1 장

장

장.

.

. Safety information

Safety information

1.

1. 1. Safet

1. Safet

Safet

Safety classifications

y classifications

기기를 사용 전에, 사용자는 메뉴얼에 있는 warning, cautions 과 안전사항의 요구조건을 숙지해야 한다. 이런 안전에 대한 선주의 사항은 ANSI

Z535 기준에 따라서 분류해 놓았다.

Warning Warning Warning Warning : 주의하지 않으면, 치명적인 위험한 상황을 야기한다. ( 실명 위험,화상,전기적 쇼크,골절상,독성 중독등 )

Cautions Cautions Cautions Cautions : 주의하지 않으면,약간의 상해, 장비의 손상,부정확한 결과 등을 초래한다 .

2.

2. 2. Safety precautions

Safety precautions

전기적전기적전기적 안전전기적안전안전 안전 사용자의사용자의사용자의 교육사용자의교육교육교육 : 교육받은 사용자가 사용한다. 정확한정확한정확한 사용정확한사용사용 : 소변 검체만 이용하여 분석한다. 사용 환경적환경적환경적 조건환경적조건조건 : 실내에서만 사용한다. 조건 생물학적인생물학적인생물학적인 안생물학적인안안안전전전 : 검체는 전염성이 있으니 주의하여 취급한다. 전 검체를 기기 위에 엎지르면 즉시, 닦고 살균제로 cleaning 한다. 전자파전자파전자파 간섭전자파간섭간섭 : 전자파를 차단한다. 간섭 설치설치설치 : 규정대로 설치한다. 설치 폐기물폐기물폐기물 : 사용한 검사지는 규정에 따라 폐기한다. 폐기물 전자기장파전자기장파전자기장파 : 이동전화,무선 전화기, 라디오 송수신기를 멀리한다. 전자기장파 작동과작동과작동과 유지보수작동과유지보수유지보수 : 사용자 메뉴얼대로 수행한다. 유지보수 칼리브레이션칼리브레이션칼리브레이션 :매 4 주마다 실시한다 칼리브레이션

(5)

3. 3. 기기의

3.

3. 기기의

기기의

기기의 안전

안전

안전 label

안전

label 과

label

과

과 lable

lable

lable 의

의

의 중요성

의

중요성

오염된오염된오염된오염된 검체검체검체 취급시검체취급시취급시취급시

사용한 시험지는 생물학적으로 위험하다. 검체는 잠재적인 감염물질로

다뤄야 하며, 항상 검체를 취급 시에는 보호장갑을 끼고, 기기의 이런

감염성있는 기기의 부분은 만지지 말아야 한다.

( Test strip pusher, Test strip transporter, Test strip tray 과

–

waste )

(6)

밧데리밧데리밧데리밧데리 폭발폭발폭발 위험폭발위험위험위험

밧데리를 불에 노출하지 말거나, 훼손하지 말아야 한다

리튬 밧데리의 교체 시에는 반드시 RENATA CR2477N 만 사용한다

.

(7)

제

제 2

2 2 장

2 장

장

장.

. 기기

.

기기

소개

1.

1. 1. Urisys1800

Urisys1800

Urisys1800 기기

기기

기기 개요

개요

Urisys1800 은 SG, PH, 백혈구,아질산염,단백질,당, 케톤, 유로빌리노젠, 빌리루빈,적혈구와 Color 를 갖고 있는 소변 분석물을 정량 혹은 반정량으로 측정/검사하는 반자동 소변분석기이다. Urisys1800 의 주요기능은 아래와 같다. 검체 동정( 바코드 스캔너를 갖고 있는) 항온시간을 control 광학적 측정 결과 기억 데이터 출력을 위한 선택적 format.

Urisys1800 은 Combur10TM 과 Combur9TM 를 사용하며, 10 개 혹은 11 개의 패드를 갖고 있는 시험지는 다른 물질 혹은, 특성(색 보정 패드)을 검사하는데 이용된다. 검사지는 기기에서 자동적으로 이동되어 분석하며, 한 개의 시험지는 각 검체마다 하나씩 사용한다. 검사결과는 reflectance light intensity 의 측정의 원리에 근거하여 나온다.

2.

2. 2. Sample processing

Sample processing

▶

UrisysUrisys 1800UrisysUrisys18001800 으로1800으로으로 검체으로검체 분석검체검체분석분석분석 / / / / 측정측정측정측정하기하기하기 하기

①①① test strip tray① test strip tray test strip tray test strip tray 위에위에 소변을위에위에소변을소변을소변을 묻힌묻힌 검사지를묻힌묻힌검사지를검사지를검사지를 올바르게올바르게올바르게 제위치올바르게제위치제위치제위치 한다한다한다한다. . . . ⇒ photoelectric sensor 가 검사지를 인식한다.

②②②② test strip pusher test strip pusher test strip pusher test strip pusher 가가가가 기기로기기로 검사지를기기로기기로검사지를검사지를 끌어검사지를끌어끌어끌어 당긴다당긴다당긴다.... 당긴다

⇒ 검사지는 약 6 초의 cycle time 내에 transporter 로 끌어 당긴다. ⇒ test strip transporter 가 이제 검사지를 인계 받는다.

③③③③ test strip trans test strip trans test strip trans test strip transporterporterporterporter 는는 검사지를는는검사지를검사지를 측정부위로검사지를측정부위로측정부위로측정부위로 운반한다운반한다운반한다.... 운반한다 ⇒ 10 cycles(약 55 초)이 소요된다.

⇒ 시험지가 제위치 한 후 11cycles 에(약 60 초)검사지를 측정한다.

④④④④ photometer photometer photometer photometer 는는 reference는는 reference reference reference 측정을측정을측정을 수행한다측정을수행한다수행한다수행한다....

⇒ 매 측정 전에 photometer 는 reference test strip 위에 home position 으로 위치를 잡는다.

(8)

⑤⑤⑤⑤ photometerphotometerphotometerphotometer 는는는는 검체검체 시험지의검체검체시험지의시험지의 측정을시험지의측정을측정을측정을 수행한다수행한다수행한다수행한다....

⇒ 상기과정을 하고 난 후에, photometer 는 검체 시험지 위로 제위치를 하기 위해 움직인다.

⇒ 검사지는 아주 빠르게 3 개의 다른 파장에 노출된다.

⇒ photodiode detector 는 각 파장에 의해 반사한 빛을 측정한다. ⇒ 측정된 값은, 농도값으로 바뀐다.

⑥⑥⑥⑥ 검사시험지는검사시험지는검사시험지는검사시험지는 waste container waste container waste container waste container 로로로로 이동된다이동된다이동된다.... 이동된다

3.

3. 3. 측정

3. 측정

측정

측정 원리

원리

(9)

((((1

1

1 1) Reflectance photometer

) Reflectance photometer

) Reflectance photometer 에서

에서

에서 signal proces

signal proces

signal processing

sing

LED’S 파장은 검사패드에서 일어나는 발색에 최적화되어져 있다. 각각의 검사패드는 개별적으로 검사 평가된다.

①

① reference test strip

reference test strip

reference test strip 의

reference test strip

의

의 측정

측정

: 매번 측정 전에, photometer 는 reference test strips 위의 home position 에 제위치하여, test strip 이 측정부위에 도달하면

reference test strip 을 측정한다. ②②②②

sample test strip

sample test strip 의

sample test strip

의

의 측정

의

측정

: 그래서 photometer 는 sample test strip 위에 위치하려고 이동하고, test strip 은 3 개의 다른 파장에 노출된다. ③

③③

③

Dark value

: 애매모호한 빛의 영향을 배제하기 위하여, 소위 dark value 는 reference 와 sample test strip 을 매번 측정한다.

dark value 는 LED 가 switch off 될 때, 측정된다. ④

④④

④

photometer

photometer 에서

에서

에서 signal processing

signal processing

: 11 개의 photodiodes 는 각 파장에 의해 반사된 빛을 측정한다. photodiodes signal 은 전기적으로 process 되고 analog-digital

converter 에 의해 digtal value 로 전환된다. digtal 형태에서 컴퓨터는 농도 결과를 계산하기 위해서, 측정된 값을 이용한다. figure A-4 는 어떻게 농도값이 계산되는지를 보여준다.

(10)

((((2)

2)

2) 측정된

2)

측정된

측정된 값을

값을 컴퓨터에

값을

컴퓨터에

컴퓨터에 의한

컴퓨터에

의한

의한 processing

processing

아래의 block 으로 된 도식도는, 측정된 값이 processing 되는 각 단계를 설명하는 것이다.

①

① dark balance

dark balance

: dark balance 는 photometer 내에서 수행된다.각 측정된 값은 애매한 빛으로 부터 영향을 배제하기 위하여 dark value 에 의해 조절된다.

signal 이 photometer 에 의해 process 된 후에, dark value 에 의해 조정된 reference test strip 과 sample test strip 의 측정된 값은 각 검사패드을 위한 digital value 로 이용한다.

②

② Calibration

Calibration

Calibration 과

과

과 white balance

white balance

: 절대적인 반사도를 측정하기 위해서, 측정시스템은 알고 있는 반사값을 갖고 있는 test strip 을 이용하여 칼리브레이션이 되어져 있어야 한다. 아울러서 기기에 설치되어진 reference test strip 을 이용하여 칼리브레이션을 한다.

white balance 동안에 reference test strip 과 sample test strip 의 측정된 값은, 칼리브레이션 값과 target reflectance values 에 대하여 상쇄된다.

이것은 측정된 sample test strip 에 각 검사패드의 3 개의 결과를 의미한다 :각 파장중 하나

(11)

③

소변색

소변색의

의

의 보정

보정

: 원래의 소변색은 간섭요소를 갖고 있는데, 이는 검사패드위에 있는 보정패드의 측정에 의해 결과가 계산될 때에 고려가 된다. 보정패드는 소변검체가 강한 색일 때, 위양성을 방지하는 것을 도와준다. Urisys 1800 은 보정패드 위에 모든 3 개의 측정파장 (470, 555, 620nm )의 반사값을 평가하여 소변색을 결정한다.

색결과는 pale yellow, yellow, amber, brown, organge, red, green 과 다른 것으로 보고된다. ④④④ 농도범위의④농도범위의농도범위의농도범위의 분류분류분류분류 : 이전에 계산된 반사값으로 부터 파라메타의 농도를 결정하기 위해서는, 반사값은 범위테이블(range table)의 농도범위로 분류된다. range table 은 8 개의 농도범위까지 나뉘어져 있다. 반사값은 농도범위로 한정된 제한된 범위로서 매 농도범위로 할당된다. 계산된 반사값은 limiting range 와 비교된다. 마지막 결과는 농도범위에서 각 검사패드의 할당된다. 측정된 값은 반정량 결과로 변환되어진다. 결과들은 메모리에 저장되고, 프린트되고, 디스켓에 저장되고, 다른 컴퓨터에 전송된다.

4.

4. 4. Operation

Operation

Operation 상태

상태

작동상태는 스크린의 status bar 로 표시된다.

(12)

Initialization Stand-by Operation Utilities Stop

작동상태는 global action button <Start>,<Stop>,<Alarm>의 LEDs 색과 일치하는 스크린의 status bar 에 표시된다.

아래의 표는, 작동상태와 global action button 과 작동상태의 짧은 설명을 보여준다.

(13)

(14)

제

제 3

3 3 장

3 장

장

장. Hardware

. Hardware

1. 기기

기기

기기 개요

기기

개요

Urisys1800 기기는 몇 개의 주요 구성물로 이루어져 있다.

검사지의 자동 진행을 위한 test strip transfer system 3-파장 reflectance photometer

Operator control panal 내부 열감지 프린터 Buffered memory Diskette drive Interface

(15)

(16)

2. System description

System description

((((1)

1)

1) Test strip transfer system

Test strip transfer system

아래의 구성물로 이루어져 있다.

test strip area 와 integrated waste area 가 있는 test strip tray Test strip pusher

Test strip transporter

①

① Test strip tray

Test strip tray

: 플라스틱 재질의 tray 로서 cleaning 시에 분리를 할 수 가 있으며, integrated waste tray 가 포함되어 있다.

②

② Test strip pusher

Test strip pusher

: cleaning 시에 분리 할 수가 있다. 설치 시에 pusher 는 transfer tray 아래까지 닿아야 하며, test strip 을 test strip area 까지 당겨주는 장치이다.

③

③ Test strip transporter

Test strip transporter

: cleaning 시에 분리 할 수가 있다.

설치 시에, transfer tray 위에 제위치 시킨다. test strip 를 측정위치에 운반한다.

(17)

(2)

(2) Reflectance photometer

Reflectance photometer

Urisys1800 은 3 파장 reflectance photometer 를 갖고 있다.

photometer 는 20 개의 LEDs 가 배열되어져 있다. 측정은 아래의 파장에 따라서 한다. 470nm 555nm 620nm

LEDs 로부터 나온 빛은 test strip 에 light pipe 를 통해서 조사하게 되고, 반사된 빛은 렌즈를 통해 photosensor 에 전달된다.

(18)

((((3)

3)

3) Operator control panal

Operator control panal

기기의 operator control panal 은, touch screen 과 global action buttons 이 합쳐져 있는 컴퓨터로 이루어져 있다.

operator control panal 의 각도는, 이 판넬의 뒤쪽에 있는 control panal rest 을 이용하여 조정할 수가 있다. 이 판넬은 주요 전기적 구성물과 touch screen 장치를 갖고 있다.

이 판넬은 각 기능을 처리 할 수 있는 global action button 도 갖고 있다.

((((4)

4)

4) Printer

Printer

: 내부 열감지 프린터를 보유하고 있다. 프린터는 112mm paper rolls 을 사용한다.

프린터 판넬을 열기 위해서는 release button 을 누르고, 프린터의 paper roll 을 교체한다.

(19)

((((5)

5)

5) Diskette drive

5)

Diskette drive

기기의 오른쪽에 위치하고 있다.

1.44MB 용량의 MS-DOS-compatible 3.5” 디스켓을 read 한다. 디스켓 드라이브로 데이터를 저장하고 외부디스켓에 셋팅하고, 기기에 소프트웨어를 update 를 한다.

((((6)

6)

6) Buffered memory

Buffered memory

컴퓨터에 내장되어 있고, 32MB Flash-EPROM(메모리만 읽는다)와 32MB DRAM(Random access memory)장치로 되어져 있다.

Flash-ROM 은 영구적인 메모리로서, 스위치 OFF 하거나 전원이 실패할 경우에 데이터를 보관한다. 이것은 operating system 과 기기 소프트웨어와 검사결과와 셋팅에 관한 데이터베이스를 갖고 있다. D-RAM 은 기기의 내부 메모리이다. 이것은 프로그램과 데이터를 갖고 있으며, 기기의 작동에 필수적이다. 전원이 이상이 발생하더라도 Urisys1800 은 capacitor 에 의해 보호된다. 모든 중요한 데이터는 Flash-ROM 에 쓰여진다. 기기를 main 전원에서 플러그를 빼지 않더라도 기기 밧데리는 내부 실시간

(20)

((((7)

7)

7) 전원공급

전원공급

전원공급 장치와

장치와

장치와 인터페이스

장치와

인터페이스

①

① 전원공급

전원공급

전원공급 장치

장치

: 110V-125V 와 200-240V. 50Hz 혹은 60Hz 사용한다. 별도 조절장치가 필요치 않다. 내부전압은 24V 를 공급한다. 전원스위치와 휴즈는 기기의 뒷면에 위치한다.

②

② 인터페이스

②

인터페이스

아래와 serial interface 를 갖추고 있다. Urisys 1800 ST : 이 인터페이스는 Urisys 1800 ST 의 터미널을 연결한다. Barcode scanner

: hand-held barcode scanner 를 연결 할 수 있는 인터페이스가 있다. Host interface : 기기와 PC 혹은 검사실 데이터 processing system 에 연결 시 이용한다.

반드시 일치되는 interface 자리에 연결해야만 한다.

전압이 다르기 때문에, 적당한 인터페이스자리에 연결해야 한다.

(21)

((((8)

8)

8) 표준

표준

표준 액세서리

액세서리

아래의 내용을 참조한다. Fuse Multi-Tool (휴즈 교체를 위한 것) 프린터 종이 1 pack ( 5 rol l) 프린터 종이 roll 의 1 spindle

test strip transfer system 을 구성하는 두번째 set

○ Test strip tray ( test strip 부위와 waste 부위를 갖고 있는) ○ Test strip pusher

○ Test strip transporter touch pen

Control panel rest 소프트웨어 설치 디스켓

((((9)

9)

9) 추가

추가

추가 악

악

악세서리

세서리

기기와 함께 공급되지는 않지만, 기기의 설치와 작동을 위해 필수적으로 필요한 것이 아래에 나열되어 있다. serial interface(Host)cable 1.44MB 디스켓 전원 코드 Barcode scanner

1)1)1)1) Urisys 1800Urisys 1800Urisys 1800 STUrisys 1800 ST ST ST

: 소변검체의 침사결과를 입력하는데 사용된다.

만일 기기에 sediment terminal Urisys 1800 ST 을 연결한다면, 기기에 sediment parameter 을 만들어야 한다.

기기에 알파벳으로 된 sample ID 을 입력한다면, Urisys1800 ST 에 표시된다. Urisys1800 ST 는 숫자 키보드만 갖고 있기 때문에, Urisys1800 ST 의 숫자로 된 sample ID 을 찾을 수가 있다.

2)2)2)2) Barcode scanner Barcode scanner Barcode scanner Barcode scanner

: 모든 conventional barcodes 을 읽을 수 있다. Barcode scanner 는 선택품목이다.

(22)

아래의 바코드를 지원 및 셋팅하여 사용한다. Codabar Code 39 ITF Code 128

(23)

3.

(24)

(25)

(26)

(27)

(28)

(29)

제

제 4

4 4 장

4 장

장

장.... Software

Software

Software....

1. 1. Software overview

1.

1. Software overview

Software overview

work area

: Urisys1800 software 는 아래의 내용으로 되어있다 .

LogLogLog-Log---ininin in OverviewOverviewOverview Overview WorkplaceWorkplaceWorkplace Workplace UtilitiesUtilitiesUtilities Utilities

아래에 다양한 work area 의 메뉴 구조을 도식화하였다.

(1)

(1) Log

Log

Log-

Log

-

-in

in

in 과

과

과 overview

과

overview

(30)

(2)

(31)

(3)

(32)

2.

2. 2. Log

Log

Log-

-

-in

-

in

기기를 스위치 ON 하고 난 후에, [Log-in]화면이 나타난다.

리스트되어 있는 것에서 user 혹은 이름을 선택하여, [Log-in]화면에 log in 하고 password (auraauraauraaura)을 입력한다.

[User Admin]에서 다른 user 을 만들 수 있다.

3.

3. 3. Overview

Overview

log in 을 하고 난 후에, [Overview] tab 이 나타난다.

적당한 tab 을 선택하여 어떤 화면에서도 [Overview]tab 을 볼 수가 있다.

[Overview]tab 은 기기의 정보사항을 보여준다.

여기서는 host mode 을 작동/해지할 수가 있고, 프린트모드를 선택 할 수가 있으며, Seq.No.도 재설정할 수가 있다.

(33)

① User

: 기기에 로그인 한 user 가 표시 된다.

② Waste

: 검사된 test strip 의 수가 표시 된다.

waste container 에 90 개(100 개)의 시험지가 있으면 alarm monitor 에 alarm No. 69(70)가 표시 된다.

③

Next free sequence No.

: 다음에 사용할 수 있는 seq. No.가 표시된다. 날짜가 바뀌면 자동적으로 1 로 시작을 한다. ④

Host

: 호스트 컴퓨터와의 연결/비연결 상태를 표시한다. 을 눌러서 호스트와의 연결/비연결을 할 수가 있다. ⑤

Print Mode

: 결과가 자동적으로 출력하는 표시창을 보여준다. off All Abnormal Sieve

Sieve & Abnormal Normal

을 눌러서 프린트 모드를 선택한다. ⑥

Reset Seq.No.

: Seq.No.을 1 로 reset 을 한다.

reset 은 모든 결과가 프린트되거나 host 로 보냈을 때만 가능하다.

만일 보고되지 않은 결과가 있다면, 메시지가 표시된다. Seq.No.을

reset 하기 전에 먼저 결과를 출력/host 로 보내야만 한다.

만일 <Memory>가 선택되었다면, seq.No.을 reset 하기 전에

수동으로 결과를 삭제해야 만 한다.

⑦

Log-off

: 버튼을 누르면 된다. [Log-in]화면이 표시된다.

4.

4. 4. Workplace

Workplace

(34)

③ Sample Results : 이 화면은 검체의 결과를 보여준다.

④ Sample List: 이 화면에서는 기기에 저장되어진 결과의 리스트를 보여준다.

⑤ Run Control : 이 화면에서는 control 검체의 분석을 위한 정보를 기기에서 보여준다.

⑥ Control List : 이 화면에서는 기기에 저장되어 있는 모든 control 결과의 리스트를 보여준다.

(1)

(1) Sam

Sam

Sample Entry

ple Entry

☞ Workplace > Sample Entry

이 화면에서는 새로운 검체의 정보를 입력한다.

Seq. No.

: next free Seq.No.을 보여준다.

Sample ID

: manual 로 입력할 수도 있고, 바코드 스캔너 혹은 host 로부터 전달받을 수도 있다.

Color

: 이 버튼을 누르면 [Sample Entry > Clarity ]화면이 나타난다. 검체의 color 를 표시할 수도 있다.

Clarity

: 이 버튼을 누르면 [Sample Entry > Clarity]화면이 나타난다. 검체의 Clarity 를 표시할 수도 있다.

<Color> 버튼이 사용을 하지 못하면, 기기를 Color

measurement<Automatic>으로 set 해야 한다.

1)1)1)1) color color color color

(35)

이 화면에서는, 검체의 색을 선택 및 입력할 수가 있다.

2)2)2)2) Clarity Clarity Clarity Clarity

☞ Workplace>Sample Entry>Clarity 이 화면에서는, 검체의 clarity 을 선택 및 입력할 수가 있다.

(2)

(2) Work List

Work List

☞ Workplace>Work List

(36)

새로운 검체는 리스트의 끝에 추가된다. 만일 work list 로부터 검체는 barcode reader 로 스캔한다면, 검체는 리스트의 맨위로 이동하고 다음에 분석되어진다.

Seq. No.

: 검체의 Seq. No.는 이 column 에서 표시된다.

Sample ID

: Sample ID 는 이 column 에서 표시된다.

Print

: work list 를 프린트하기 위해서 이 버튼을 누른다.

Edit

: [Work List > Edit]화면을 나타나게 한다. 이 화면은

[ Sample Entry]화면과 동일하다.

검체 정보(검체 ID, color, clarity)를 바꿀 수가 있다.

Delete

: 이 버튼을 누르면 [Work List > Delete]화면이 나타난다. work list 에 강조된 검체 혹은 work list 의 모든 검체를

제거할 수가 있다.

Download

: 이 버튼을 누르면, work list 를 host 로 검체를 다운로드을 할 수가 있다.

(3)

(3) Sample Results

Sample Results

이 화면은 검체의 결과를 표시한다.

seq.No.

: 검체의 Seq.No.가 이 부분에서 표시된다. : 이 버튼을 이용하여 이전/다음 검체(seq.No.)을 찾을 수 있다.

Sample ID

: 만일 검체 ID 가 있다면, 이 부분에서 표시된다.

Table

: 개개의 파라메타 결과와 선택된 검체의 결과 flag 가 표시된다.

Send

: 이 버튼은 프린터,host,디스켓 혹은 waste bin 으로 보내는

검체를 위한 [Sample List > Send ]화면을 볼 수가 있다.

Delete

: 이 버튼은 검체를 지운다.

(37)

만일 table 에서 COL 혹은 CLA 을 제외한 파라메타를 선택했다면, [Sample Results > Edit]화면으로 가서, 선택되어진 파라메타의 결과을 편집할 수가 있다.

만일 table 에서 COL 파라메타를 선택했다면,

[Sample Results > Color]화면에서 [Edit]버튼을 사용하여, 선택된 파라메타의 결과를 편집할 수가 있다.

만일 table 에서 CLA 파라메타을 선택했다면, [Sample Results > Clarity]화면으로 [Edit]버튼을 사용하여, 검체 결과에 color 를 더하거나, color 를 편집할 수가 있다.

1)1)1)1) Edit Edit Edit Edit

이 화면에서 검체의 결과를 편집할 수가 있다.

seq.No.

: 이 부분에서 검체의 seq. No.가 표시된다.

Sample ID

: 이 부분에서 검체의 ID 가 표시된다.

Test

: 이 부분에서 선택된 검사종목이 표시된다.

Value :

선택된 검사의 검사 결과는, 오른쪽의 <Value>부분에서 볼 수가 있다. 을 눌러서 검사결과를 증감할 수가 있어서, 파라메타에 대한 range 의 검사결과를 변경할 수가 있다.

Color :

이 버튼은 [Sample Results > Edit > Color]화면으로 간다.

이 버튼으로 검체의 color 를 변경할 수가 있다.

Clarity

: 이 버튼은 [Sample Results > Edit > Color]화면으로 간다. 이 버튼으로 검체의 Clarity 를 변경할 수가 있다.

(38)

((((4) Sample List

4) Sample List

이 화면은, 기기에 저장된 검체의 리스트를 보여준다.

화면 순서 라인 : 화면 순서의 오른쪽은 선택된 검체의 탐색 기준이 표시된다.

Seq. No.

: 이 column 에서는, 검체의 seq. No.을 보여준다.

Sample ID

: 검체 ID 가 있다면, 이 부분에서 보여준다.

Flags

: 검체의 모든 flag 는 이 부분에서 보여주고, 다양한 파라메타에서 볼 수 있는 모든 flag 는 여기서 볼 수가 있다. <Detail>버튼을 선택하면, 파라메타의 flag 를 볼 수가 있다.

send

: 이 버튼을 누르면 [Sample List > Send]화면으로 간다.

이것으로 host, 프린터, 디스켓,waste bin 으로 결과를 보낼 수 있다.

Delete

: 이 버튼은 모든 결과와 관련된 검체를 삭제한다.

Detail

: 이 버튼을 누르면[Sample List > Detail]화면으로 간다. 이 화면은 [Sample Results]화면과 동일하다.

Search

: 이 버튼을 누르면 [Sample List > Search]화면으로 간다.

1)1)1) Send1) Send Send Send

(39)

결과들은 프린트되거나, host 로 보내지거나, 이 화면에서 저장되거나 혹은 삭제된다.

From /To

: 검체 결과의 첫번째 Seq. No.와 마지막 Seq. No.을 빈칸에 선택하여 입력한다. 그리고 이 결과들을 프린트, host 로 전송, 저장, 삭제 할 수가 있다.

Print

: 이 버튼을 누르면 내부 프린터로 출력된다.

Upload

: 이 버튼을 누르면, host 로 upload 할 때 사용한다.

Store

: 이 버튼을 누르면, comma separated value(.csv-format)로 디스켓에 저장되고 다른 형태의 예를 들면,

spread sheet 와 같은 것에 적용할 수도 있다.

Delete

: 이 버튼을 누르면 검체가 삭제된다.

2) 2)2)2) search search search search

이 화면에서 결과를 찾을 수가 있다. 선택된 search mode (<Seq. No.>,<Date>,<Flags>,<Sample ID>,혹은

<All Samples>)와 search mode 을 위한 탐색기준(e.g.1-1 for <Seq. No.>,01.01.2005-01.01.2005 for <Date>)이 표시된다. 만일 <All Samples> 이 선택되었다면, 탐색기준은 표시되지 않는다. 선택된 탐색기준의 버튼은 표시가 된다.( ) 만일 다른 탐색모드의 버튼을 누르면,이것과 일치하는 탐색모드가 표시된다. 만일 탐색모드의 오른쪽에 있는 을 누르면, 탐색기준이 있는 이것과 일치하는 화면으로 간다. 선택된 탐색기준은 이것과 일치하는 버튼아래와 표시된다.

(40)

: 이 버튼을 누르면 [Sample List>Search>Seq.No.]화면으로 간다. : 이 버튼을 누르면 [Sample List>Search>Date]화면으로 간다. : 이 버튼을 누르면 [Sample List>Search>Flags]화면으로 간다. :이 버튼을 누르면 [Sample List>Search>Sample ID]화면으로

간다.

: 이것은 default 선택이다. 모든 검체 결과는 표시되어져 선택된다. <All Samples>을 선택되었으면, 탐색기준은 표시되지 않는다.

3) Search 3) Search3) Search

3) Search >>>> Seq.Seq.Seq.Seq. NNNNo.o.o. o.

이 화면에서 탐색 결과를 위한, Seq. No.의 범위를 set 할 수가 있다.

From/To

: 네모칸에 사용자가 원하는 첫번째 /마지막 검체결과의 Seq. No.을 입력한다.

4) Search >Date4) Search >Date4) Search >Date4) Search >Date

이 화면에서는 탐색 결과를 위한, 날짜의 범위를 set 할 수가 있다.

From / To

: 네모칸에 사용자가 원하는 첫번째 /마지막 검체결과의 날짜를 입력한다.

(41)

5) Search > Flags 5) Search > Flags 5) Search > Flags 5) Search > Flags

이 화면에서 탐색 결과를 위한, flag 의 범위를 set 할 수가 있다.

Sieve/Normal/Abnormal/Strip error/Sieve & Abnormal :

이 버튼을 이용하여, 탐색을 원하는 검체의 flag 을 선택한다.

6) Search > Sample ID6) Search > Sample ID6) Search > Sample ID 6) Search > Sample ID

(42)

((((5)

5)

5) Run Control

Run Control

이 화면에서는, control 을 분석하기 위한 control 을 선택할 수가 있고, control 을 분석하기 전에, control 을 선택 및 표시가 되어져야 한다. control 의 이름은, 화면의 오른쪽에 표시된다. 정상 검체처럼 control 검체를 분석 가능하지만, 결과는 정상 검체 결과로 저장된다.

((((6)

6)

6) Control List

Control List

이 화면은 기기에 저장된, 모든 control 결과의 list 을 표시한다. control 은 측정된 순서로 표시되고, 가장 최근의 측정결과는

리스트의 상단에 표시된다.

Name

: control 검체의 이름이 name 란에 표시된다.

Date & Time

: 분석된 control 검체의 시간/날짜가 표시된다.

Flags

: control 의 모든 flag 가 이 란에 표시된다.

Error text

: 선택되어진 상세한 error text 는, C-flags 혹은 T-flags 의 경우로 리스트의 아래에 표시된다.

Send

: 이 버튼을 누르면, [Control List > Send ]화면으로 간다.

Delete

: 이 버튼을 누르면, 선택되어진 모든 control 결과를 삭제한다.

Detail

: 이 버튼을 누르면, [Control List > Detail ]로 간다.

(43)

①①①① Send Send Send Send 결과들은 이 화면에서 프린트되고, host 로 전송되고, 저장 혹은 삭제할 수가 있다.

From/To

: 첫번째와 마지막 control 검체 결과의 날짜를 빈칸에 선택하여 입력한다. 그리고 이 결과들을 프린트, host 로 전송,저장,삭제 할 수가 있다.

Print

: 이 버튼을 누르면, 내부 프린터로 출력된다.

Upload

: 이 버튼을 누르면, host 로 upload 할 때 사용한다.

Store

: 이 버튼을 누르면, comma separated value(.csv-format)로 디스켓에 저장되고, 다른 형태의 예를 들면,

spread sheet 와 같은 것에 적용할 수도 있다.

Delete

: 이 버튼을 누르면, 검체가 삭제된다.

②②② Detail② Detail Detail Detail

(44)

Control Name

: 이 버튼은, 다른 control 에서 toggle 이다

Lot Number

: control 의 lot No.가 이 부분에서 표시된다.

Range

: 검사 종목의 참고치가 표시된다.

Time

: 분석된 날짜와 시간이 표시된다.

Table

: 개개의 파라메타의 결과와 결과 flag 가 표시된다.

Delete

: 이 버튼을 누르면 측정된 control 검체의 모든 결과가 삭제된다.

((((7

7

7 7) Utilities

) Utilities

이 화면에서는 기기를 구성하고, 기기 setting 을 조정하는 여러 화면에 접근할 수가 있다.

Test Parameters

: 이 화면은, 아래와 같은 menu 를 볼 수가 있다. Sieve & Abnormal

Out Order Controls Range Table Unit

Color and Clarity

Sediment Parameters

: sediment terminal 인 Urisys1800 ST 가 연결되어 있을 때, 이 화면에서 기기의 뇨침사 파라메타를 사용할 수가 있다.

System Parameters

: 이 화면에서는 아래와 같은 menu 를 볼 수가 있다. User Admin

Host Comm. Printer Test Strip Date & Time Language Seq.No.

Tools

: 이 기능은 [Tools 1]과 [Tools 2] 2 가지 화면을 표시해 준다. 아래와 같은 부가적인 메뉴를 보여준다.

(45)

Too1 1 : ● Alarm Trace ● Data Exchange ● Calibration ● Display Tool 2 : ● Version ●SW Upgrade ●Service ●Settings(Range) 1) 1) 1)

1) Test ParametersTest ParametersTest ParametersTest Parameters

이 화면은, test parameter, controls, printout 를 위한, setting 을 조정할 수 있는 다양한 화면을 볼 수가 있다.

Sieve & Abnomal

: 이 화면에서는, sieve setting 의 기준과 비정상값을 규정 지울 수가 있다.

Output Order

: 화면과 결과 출력물에, 검사 파라메타의 순서를 setting 할 수가 있다.

Controls

: 이 화면은, 기기의 control 의 배열순서를 정하는데 이용한다.

Range table

: 이 화면에서는, 기기의 농도와 반사범위를 배열한다.

Unit

: 이 화면은, 단위의 형태가 결과 report 에 이용되는 것을 나타낸다.

Color & Clarity

: 이 화면에서는, 기기의 color 와 Clarity setting 를

(46)

① ①①

① Sieve & AbnomalSieve & AbnomalSieve & AbnomalSieve & Abnomal

이 화면에서는, sieve setting 의 기준과 비정상값을 규정지울 수 있다. Sieve setting 은 현미경 뇨침사와 같은 부가적인 방법으로, 검사할 필요가 있는 동일한 소변검체에 이용 되어진다. 비정상값의 setting 은 잠재적인 병적인 값을 갖고 있는 동일한 소변검체에 이용되어진다. sieve 기준과 비정상값의 배열순서의 상세한 설명은 FigureB-80 에 언급되어져 있다.

Table

: 화면의 체계(위에 있는 그림)는 기준은 현재 표시된 table 에서 표시되어져 있다.

Test parameter > Sieve Test Parameter > Abnormal

table 에서는 sieve 혹은 비정상값이 있는 개개의 파라메타의 농도값이 표시된다. 농도값은 검사 파라메타 결과가 flagged 되어져 있는, 농도범위의 가장 낮은 limit 를 표시한다.

Sieve/Abnormal

: 이 버튼을 누르면 sieve 값과 비정상값사이로 전환된다.

Default

: 이 버튼을 누르면 confirmation 후에, sieve/abnomal 기준에서 default setting 으로 reset 을 한다.

(47)

② ②②

② Output OrderOutput OrderOutput OrderOutput Order

이 화면에서는 화면에 표시되는 검사 파라메타의 순서와 결과 출력물 순서를 setting 할 수가 있다. 상세한 설명은 뒤에 언급되어져 있다.

default

: 이 버튼을 누르면, 기기에서 default 출력 순서를 reset 할 수가 있다. default output 순서는 검사지의 검사패드 순서와 동일하다.

③③③③ ControlsControlsControlsControls

이 화면에서는, 기기의 control 를 배치할 수가 있다. 기기에서는 3 개의 다른 control 을 배치할 수가 있다. cotrol 배치의 상세한 설명은 뒤에서 언급되어져 있다.

(48)

D

elete

: 이 버튼을 누르면, 선택되어진 control 를 삭제할 수가 있다.

④④④ Controls > Edit④ Controls > Edit Controls > Edit Controls > Edit

이 화면은 control 의 이름과 lot No.을 배열하는데 이용된다. range 는 <Range>버튼을 이용하여, 배열할 수가 있다.

Name

: control 의 이름을, 이 부분에 입력한다.

touch screen 키보드를 이용하여 선택된 control 의 이름을 입력할 수가 있다.

Lot No.

: control 의 lot No.을 이 부분에 입력한다.

screen 키보드를 이용하여 선택되어진 control 의 lot No.을 입력할 수가 있다.

Range

: 이 버튼을 누르면, control range 을 배치할 수 있는 화면을 보여준다.

⑤⑤⑤⑤ Controls > Edit > RangesControls > Edit > RangesControls > Edit > RangesControls > Edit > Ranges

(49)

: 이전 / 다음 파라메타를 선택시 사용한다. 선택되어진 파라메타는 <Control Name>란에 표시된다.

: control 의 lower limit 을 증가/감소 시 사용한다. range table 에 파라메타가 배열되어져 다음값이 표시된다. : control 의 upper limit 을 증가/감소 시 사용한다. range

table 에 파라메타가 배열되어져 다음값이 표시된다.

만일 lower limit 아래로 upper limit 을 감소하려면, lower limit 는 upper limit 와 함께 감소된다.

만일 upper limit 아래로 lower limit 을 증가하려면, upper limit 는 lower limit 와 함께 증가된다.

⑥⑥⑥ Range table⑥Range tableRange tableRange table

기기의 농도범위, reflectance range 와 자동 color 측정을 위한 color 는 이 화면에 배열되어 있다. manual color 입력을 위한 color 는

다음 화면에 배열되어져 있다. Urisys1800 은 반정량 결과을 검사/제공한다. 이것은 검사 파라메타을 위한, 의학적으로 중요한 농도범위를 어떤 범위로 분배하는 것을 의미한다. 예를 들면, pH 값이 6 range 는 pH5 에서 pH9( 5-6-6.5-7-8-9)까지 농도범위를 이용하게 된다. 이런 reflectance 는 개개의 range 들을 할당되어져 있다.

(50)

SG 와 PH range 는 factory-set 이며, 이는 바꿀 수가 없다.

range table 배열의 자세한 사항은 Figure B-85 에 언급되어져 있다.

Default

: 이 버튼은 default settings 을 range table 에서 reset 한다.

Range

: 이 버튼을 누르면 [Test parameter > Range Table >Range] 화면을 볼 수가 있다.

Reflectance

: 이 버튼은 [Test parameter > Range Table > Reflectance]화면을 볼 수 가 있다.

여기에서 reflectance 범위를 set 할 수가 있다.

⑦ ⑦⑦ Range Table > ⑦Range Table > Range Table > Range Table > RangeRangeRangeRange

이 화면에서는 선택된 검사의 농도 범위내에서, 증가를 할 수가 있다는 것을 볼 수가 있다.

⑧ ⑧⑧

⑧ Range Table > ReflectanceRange Table > ReflectanceRange Table > ReflectanceRange Table > Reflectance

(51)

이 화면에서는 선택된 검사의 반사도 범위내에서, 증가를 할 수가 있다는 것을 볼 수가 있다.

⑨⑨⑨⑨ Unit Unit Unit Unit

이 화면은 단위의 형태가 결과을 report 하기 위해 이용될 때, 표시로 이용된다.

사용하는 단위를 선택하기 위해서는 <SI>,<SI & Arbitrary>, < Conventional>, < Conv. &Arbitrary>,<Arbitrary>버튼 중 하나를 누른다.

⑩⑩⑩ Color and Clarity⑩ Color and Clarity Color and Clarity Color and Clarity

manual 입력으로 기기의 color 와 clarity setting 은, 이 화면에 배치되어져 있다. 자동 색 측정의 color 는 다음화면에 배치되어

(52)

Color measurement

: 을 이용하여, 기기의 자동 색 측정기능을 사용 혹은 사용 못하게 할 수가 있다.

Set color

: 이 버튼을 누르면 [Test Parameter > Color & Clarity > Set Color]화면으로 간다.

여기에서 사용자가 원하는 color 의 값을 set 할 수가 있다. 이 버튼이 disable 하게 되면, color 는 자동적으로 측정하게 된다.

Set Clarity

: 이 버튼을 누르면 [Test Parameter > Color & Clarity > Set Clarity]화면으로 간다. 여기는 사용자가 원하는 clarity 의 값을 set 할 수가 있다.

⑪⑪⑪⑪ Color and Clarity > Set Color Color and Clarity > Set Color Color and Clarity > Set Color Color and Clarity > Set Color

이 화면은, 기기의 color setting 을 배치하는데 사용된다.

Default

: 이 버튼은 color setting 을 default setting 으로 reset 한다.

Edit

: 이 버튼은 touch screen 키보드로 가며, 여기에서 선택한 color 을

디자인하여 입력 할 수가 있다.

(53)

⑫⑫⑫⑫ Color and Clarity > Set Clarity Color and Clarity > Set Clarity Color and Clarity > Set Clarity Color and Clarity > Set Clarity

이 화면은, 기기의 color setting 을 배열하는데 이용된다.

Default

: 이 버튼은, color setting 을 default setting 으로 reset 시 사용한다.

Edit :

이 버튼은, touch screen keyboard 을 나타나게 한다. 여기에서 선택한 색의 디자인한 것을 입력할 수가 있다.

(54)

2222) Sediment Parameters) Sediment Parameters) Sediment Parameters ) Sediment Parameters 만일 기기에 Urisys1800 ST 가 연결되어 있다면, 이 화면은 기기의 sediment parameter 을 배열하는데 이용된다.

No. / Parameter

: 이 화면은 각 침사 파라메타의 이름과 수를 보여주며 30 개의 침사 파라메타가 있다.

Range

: 이 버튼을 누르면 [Sediment Parameter>Range]화면으로 간다. 각 침사 파라메타에 5 개의 range 가 있다.

Delete

: 이 버튼은 선택된 침사 파라메타와 range 을 삭제한다.

①①①① Ranges Ranges Ranges Ranges

이 화면은 각 sediment parameter 의 range 을 정하는데 이용된다.

Parameter

: 이 부분에는 선택된 침사 파라메타가 표시된다.

No./Range

: 이것은 선택한 침사 파라메타의 수와 범위를

보여준다. 여기에는 각 침사 파레메타의 5 개의 range 가 있다.

(55)

3333)))) System ParameterSystem ParameterSystem Parameter System Parameter [System Parameter]화면에서 기기 파라메타를 배치하는 다양한 화면으로 갈 수가 있다.

User Admin

: 이 화면에서는 사용자를 관리할 때 사용된다. 여기서는 사용자를 바꾸거나 삭제 혹은 추가, 새로운 사용자를 입력할 수가 있다.

Host Comm.

: host setting 과 host communication 을 배치하는데 사용한다.

Printer

: printer setting 시에 사용한다.

Test Strip

: test strip setting 시에 사용한다.

Data & Time

: 기기의 날짜와 시간을 setting 시에 사용한다.

Language

: 기기에 표시되는 2 개의 언어를 셋팅 시에 사용한다.

Seq.No.

: 검체 결과를 취급 시에 이용된다. seq.No.는 날짜가

바뀌거나 1000 까지 도달한 후에, 1 부터 다시 자동적으로 counting 된다.

(56)

① ①①

① User Admin.User Admin.User Admin.User Admin.

이 화면은 User 를 관리하는데 이용된다.

여기서는 사용자를 바꾸거나 삭제 혹은 추가, 새로운 사용자를 입력할 수가 있다. table 의 왼쪽란에는 사용자이름이 표시되고, 오른쪽란에는 사용자의 권한이 표시된다.

Edit

: 이 버튼을 누르면 [System Parameter > User Admin > Edit]화면으로 간다.

Delete

: 이 버튼은 확인 후에, 선택된 사용자를 삭제 시에 사용한다.

②②②② User Admin > Edit User Admin > Edit User Admin > Edit User Admin > Edit

이 화면은 사용자의 이름과 password 을 입력할 때에 사용한다.

Name

: touch screen keyboard 를 사용하여, 사용자의 이름을 입력하거나 Edit 시에 사용된다.

Password / Confirm Password

:

touch screen keyboard 를 사용하여 사용자의 패스워드를 입력하거나 확인한다.

(57)

③③③③ Host Comm. Host Comm. Host Comm. Host Comm. 1 1 1 : 1

host communication 기능은 2 개의 다른 [Host Comm.]화면을 통해 이루어 진다 : [Host Comm.1] [Host Comm.2] . <Host Comm.>으로 가면, [Host Comm.1] 화면이 먼저 표시된다.

이 화면에서 host setting 과 host comm.의 배열을 할 수가 있다.

: [Host Comm.2]화면이 표시된다.

④ ④④

④ Host Comm.2 Host Comm.2 Host Comm.2 Host Comm.2

이 화면에서는 host protocol 을 선택하고 checksum 를 배열할 수가 있다. 아래의 protocol type 를 이용할 수가 있다. Midtron-M Midtron-J / Midtron-J II ASTM Urisys 2400 Chemstrip Criterion Chemstrip UA

(58)

Control results :

만일<ASTM> 혹은 <Urisys 2400>으로 protocol 이

선택되었을 경우에만, control 결과의 upload 가 가능하다.

검체 ID :

Urisys1800 은 13 digits 검체 ID 를 이용한다. 만일

10digit 이상의 검체 ID 를 사용한다면, 여기에 맞는

protocol 을 선택한다.

아래의 장비는 10 digit sample ID 의 protocol 지원이

가능하다. <Miditron-M>,<Miditron-J II>

Color and Clarity 결과 :

만일 <Miditron-M>으로 protocol 이 선택되었다면, 이는

29 과 30 개의 침사 파라메타로서 host 로 전송된다.

Flags :

만일<ASTM> 혹은 <Urisys 2400>으로 protocol 이

선택되었을 경우에 만, host 로 전송이 가능하다.

⑤⑤⑤⑤ Prin Prin Prin Printerterterter

이 화면은 프린터 setting 할 때에 사용된다.

Headline

: 이 곳에서는, 모든 출력물에서 나타나는 headline 이 표시된다.

Space from microscopic results

: 버튼으로 현미경 결과를 위한, space 을 사용하거나 사용할 수가 없게 한다. 만일, 현미경 결과의 space 을 사용한다면, 출력물에는 현미경 검사의 결과를 입력할 수가 있는 section 장소를 갖고 있다.

(59)

Edit Headline

: 이 버튼은 touch screen 키보드로 할 수가 있다. touch screen 키보드는 출력물에 headline 을

위한 text 을 입력하는데 이용된다.

⑥⑥⑥ Test Strip⑥ Test Strip Test Strip Test Strip

이 화면은 검사지의 type 을 setting 하는데 사용한다.

Combur 9 Test M / Combur 10 Test M

:

이 버튼을 사용하여 시험지의 type 을 선택할 수가 있고, 선택된 시험지는 표시가 나타난다.

⑦ ⑦⑦

⑦ Date & Time Date & Time Date & Time Date & Time

이 화면에서는 기기의 날짜와 시간을 입력할 수가 있다.

Format

: 이 버튼을 누르면 [System Parameter>Date &Time>Format]화면으로 간다.

(60)

⑧⑧⑧ Date & Time⑧Date & TimeDate & Time > FormatDate & Time > Format > Format > Format

이 화면은 기기의 data format 을 set 할 수가 있다. (년.월.일. 12 시간/24 시간을 선택한다)

⑨⑨⑨⑨ Language Language Language Language

이 화면에서는 2 개의 언어를 설치하는데 사용되는, 기기에 표시되는 언어를 setting 을 할 수가 있다. 선택된 언어는 체크표시가 나타난다. ( ) 기기는 먼저 영어로 설치되어져 있다. 이것은 사용자가 선호하는 언어로 설치가 가능하다.

Install 1 / Install 2

: 이 버튼은 [System Parameter>Language>Install]화면으로 간다. 여기에서 첫번째/두번째 언어로 설치할 수가 있다.

(61)

⑩⑩⑩⑩ Seq.No. Seq.No. Seq.No. Seq.No.

기기는 날짜를 변경하거나 seq.No.가 1000 까지 된 후에는, 1 부터 seq.No.가 자동적으로 시작할 수가 있다.

Daily No.:

만일 이 옵션에 체크가 되었다면( ), Seq. No.는 날짜가 변경된 후에 자동적으로 1 부터 시작한다.

모든 보고된 결과는 자동적으로 삭제된다. 만일 보고되지 않은 결과들은 data base 안에 있고, 사용자는 이 정보를 볼 수가 있다. 만일 worklist 에 검사하지 않은 검체의 Seq.No.는 자동적으로

1 부터 reset 할 수가 없고, 사용자는 역시 정보를 알 수가 있다. pending 된 검체는 진행하거나 삭제되어서 Seq. No.는 manual 로 reset 해야 한다.

Memory

: 만일 이 옵션에 체크가 되었다면, Seq. No.는 reset 할 수가 없고 결과는 memory 가 가득 찰 때 까지 기기내에 있게 된다. 결과 메모리가 거의 가득 차게되면 alarm No.51 은 alarm

monitor 에 표시된다.( ) 메모리가 1000 개가 되면 alarm No.52 가 표시된다.그래서 결과들을 삭제하여야 한다.

(62)

4 44

4) Tools) Tools) Tools 1) Tools 1 1 1

tool 기능은 2 개의 다른 [Tools]화면( Tools 1 과 Tools 2 )으로 나뉜다. <Tools>화면에 가면 항상 먼저 [Tool 1]화면이 표시된다.

[Tools 1]화면에는, 기기 파라메타를 배열하는 다양한 화면을 볼 수가 있다.

Alarm Trace

: [Alarm Trace]화면이 표시된다.

Data Exchange

: 이 화면에 data 을 저장과 재저장할 수가 있다.

Calibration

: 이 화면에서는, 기기를 calibration 할 수가 있고 calibration 결과를 관리할 수가 있다.

Display

: 이 화면은 touch screen 을 조정할 수가 있고, 화면의 밝기와 색조를 setting 할 수가 있다.

Log file

: [Log file]화면을 표시한다.

(63)

① ①①

① Alarm Trace Alarm Trace Alarm Trace Alarm Trace 이 화면은 마지막 alarm 이 발생한 정보가 표시된다. 이것은 alarm 에 관해 아래의 정보사항이 표시된다. 표시된 알람의 수 / 전체 알람의 수 알람이 발생한 날짜와 시간 알람에 관한 ID 와 정보 text 버튼을 이용하여 마지막 250 개까지 표시된다. 만일, 250 개 알람이 초과하면 가장 오래된 알람은 먼저

삭제된다.( FIFO 원리 : first in-first out) 다음 알람은 No.1 이 할당된다.

[Tools 1>Alarm Trace]화면에서 alarm 에 관한 ID 와

정보 text 는 [Alarm Monitor]에서 ID 와 정보 text 는 다르다. 알람에 관한 더 상세한 정보는 Figure D-2 를 참고한다.

ID 와 정보 text 는 만일 Roche 기술부와 연결된다면 도움을 준다.

Print

: 이 버튼을 누르면 내부프린터에 마지막 20 개 알람이 프린트 된다.

Printer All

: 이 버튼을 누르면 alarm trace 의 모든 alarm 이 프린트된다.

Store

: 디스켓에 alarm trace 의 모든 alarm 을 저장한다.

Del All

: 이 버튼은 알람을 확인한 후의, alarm trace 의 모든 알람을 삭제한다.

(64)

②②②② Data ExchangeData ExchangeData ExchangeData Exchange

이 화면에서는 system-, test-,그리고 sediment parameter 을 프린트하거나, 디스켓으로 load 혹은 저장할 수가 있다.

이런 기능을 이용하여 Urisys1800 system 에서 다른 Urisys

1800 기기로 data 을 전달할 수가 있거나, documentation 을 위한 print data 을 전달할 수가 있다.

Load

: 이 버튼을 이용하여 디스켓에서 파라메타를 load 한다. 파라메타는 loadable(binary)format 으로만 저장된다.

Store (binary)

: 이 버튼을 이용하여 binary format 으로

파라메타를 저장한다. binary 에서 data 는 Urisys1800 에서만 사용한다.

Print

: 이 버튼을 이용하여 파라메타를 프린트한다.

Store (ASC II)

: 이 버튼을 이용하여 ASC II format 으로

파라메타를 저장한다. ASC II Format 에서 data 는 ASC II Format 을 읽을 수 있는, 어떤 시스템에서 진행할 수가 있다.

(65)

이 화면은 현재의 유효한 calibration 과 기기에 저장된 마지막 4 개의 calibration 을 보여준다.

매 측정마다 날짜와 시간이 표시된다. 가장 최근의 결과는 리스트의 최상단에 표시된다.

Send

: 이 버튼을 누르면 [Tools 1>Calibration>Send]화면으로 간다.

Detail

: 이 버튼을 누르면 [Tools 1>Calibration>Detail]화면으로 간다.

Calibrate

: 이 버튼을 사용하면 새로운 calibration 을 시작한다.

④④④④ Calibration > Send Calibration > Send Calibration > Send Calibration > Send 결과는 이 화면에서 프린트되거나 저장된다.

From / To

: 입력하는 칸을 선택하고, 프린트 혹은 저장하기 원하는 마지막 cal.결과와 첫번째 날짜을 입력한다.

Print

: 이 버튼은, 내부프린터에 결과를 프린트 시에 이용된다.

Store

: 이 버튼은, comma separated values(.csv-format)로 디스켓에 결과를 저장 시에 사용한다. 이 format 에서 data 는 spread sheet application 과 같은 다른 application 에서 진행한다.

(66)

⑤ ⑤⑤

⑤ Calibration > Detail Calibration > Detail Calibration > Detail Calibration > Detail

이 화면에서는 [Tools 1 > Calibration]화면에서 선택된 cal.결과를 표시해준다. 선택된 cal.의 날짜와 시간은 table 위에 표시된다.

table 은 선택된 cal.의 모든 결과를 보여준다.

첫번째 란은, color 가 있는 compensation field 을 갖고 있는 검사명과 측정파장을 보여준다.

두번째 란은, reflectance values 을 보여준다. 세번째란은, 반사값을 보여준다.

Print

: 이 버튼을 누르면, 내부프린터로 결과가 표시된다.

⑥⑥⑥ Display ⑥ Display Display Display

이 화면은, touch screen 의 위치와 표시창의 밝기와 색조를 setting 하는데 이용된다.

Adjustment

: 이 버튼은 touch screen 의 touch 에 민감한 표면을 조정하기 위한, 화면으로 가게 한다.

Lightness/Contrast

: 이 버튼은 display 의 밝기와 색조을 setting 하기 위한, 화면으로 가게 된다.

(67)

⑦⑦⑦⑦ Display > Adjustment Display > Adjustment Display > Adjustment Display > Adjustment

touch screen 은 이 화면에서 조정할 수가 있다.

touch screen 은 key display 상에 touch 에 민감한 표면을 갖고 있다. touch screen 은 touch screen 의 touch 에 민감한 표면의 부위에, 더 이상 key 가 표시되지 않을 때 조정해야만 한다.

touch screen 조정의 요구는 key 응답이 명백하거나 화면을 touch 시에 key 의 side 가 약할 때 해야 한다.

전체 5 번 cross 시에, 성공한 것을 보여준다. 다른 작업을 한 후에, cross 을 touch 해야만 한다. cross 의 이런 위치는 re-saved 된다. 모든 5 번의 cross 시에 또다시 [Tools 1 > Display]화면이

나타난다. ( 십자가의 가운데를 touch 한다)

⑧⑧⑧⑧ Display >Lig Display >Lig Display >Lig Display >Lightness/Contrasthtness/Contrasthtness/Contrasthtness/Contrast

이 화면은 display 의 밝기와 색조를 setting 하는데 이용된다. : display 의 밝기를 증가/감소 시에 사용한다.

(68)

⑨ LogfileLogfileLogfileLogfile

이 화면은 troubleshooting 을 위한, 기기의 action 의 trace 을

이용할 수가 있다.

만일 기기가 trouble 을 갖고 있다면, 로슈 기술부 직원은 이런 기능을 선택하고, 디스켓에 log file 로 system trace 을 저장하라고 가르쳐 줄 것이다. log file 은 로슈 기술부 직원이 에러원인을 있는 것을 지원하기 위한, 중요한 정보를 갖고 있다.

Recording

: 이 체크박스에 system trace 의 기록을 선택한다.

store

: 이 버튼은 디스켓으로 system trace 을 log file 로 저장한다.

5555) Tools 2) Tools 2) Tools 2) Tools 2 [Tools]화면에서는, 기기 파라메타를 배열하는 다양한 화면을 볼 수가 있다.

Version

: 이 화면은 Urisys1800 기기의 다른 구성분에 관한 모든 중요한 version 정보가 표시된다.

SW Update

: 이 버튼을 누르면 software 의 update 을 시작한다. software 의 update 을 위한, instruction 을 갖고 있는

(69)

service : 로슈 기술부만이 이 기능을 사용한다.

settings : 이 기능은 국제 ranges 와 미국 ranges 사이에 range setting 을 바꾸는데 사용한다.

: [Tools 1]화면이 표시된다.

① ①①① Version Version Version Version

이 화면은 Urisys1800 기기의 다른 구성에 괸한 , 모든 중요한 version 정보가 표시된다.

②②②② Instrument ID Instrument ID Instrument ID Instrument ID

만일 검사실에서 한대이상의 기기를 사용한다면, 기기를 구분하는데 사용된다. 이 화면에 기기 ID 을 입력할 수가 있다.

(70)

③③③③ Setting Setting Setting Setting

이 화면에서 사용자가 International range, US range, Japanese ranges 중에서 range setting 을 바꿀 수가 있다..
