A. Peralatan Proses
Peralatan proses Pabrik Kalsium Klorida dengan kapasitas 20.000 ton/tahun terdiri dari :
[image:1.595.149.512.364.687.2]1. Tangki Penyimpanan HCl (B-01)

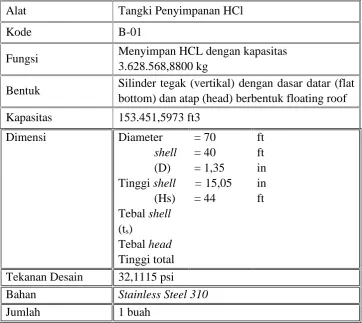

Tabel 5.1. Tangki Penyimpanan HCl (B-01)
Alat Tangki Penyimpanan HCl
Kode B-01
Fungsi Menyimpan HCL dengan kapasitas 3.628.568,8800 kg
Bentuk Silinder tegak (vertikal) dengan dasar datar (flat bottom) dan atap (head) berbentuk floating roof Kapasitas 153.451,5973 ft3
Dimensi Diameter
shell (D) Tinggi shell
(Hs) Tebal shell (ts)
Tebal head Tinggi total
= 70 = 40 = 1,35 = 15,05 = 44
ft ft in in ft
Tekanan Desain 32,1115 psi
Bahan Stainless Steel 310
Jumlah 1 buah
Tabel 5.2 Spesifikasi Pompa 01 (PP 101)
Alat Pompa
Kode PP 101
Fungsi Mengalirkan HCl dari B-01 ke vaporizer (VP-01)
Jenis Centrifugal pump, single suction, single stage Bahan Konstruksi Stainless Steel (austenitic) AISI tipe 316 Kapasitas 0,6627 gpm
Efisiensi Pompa 80%
Dimensi NPS =3/4 in Sch = 40 in
Panjang pipa lurus (Le) : 10 m Jumlah globe valve : 1 unit Standar elbow 90o : 3 unit Jumlah tee : 1 unit Jumlah gate valve : 2 unit Beda ketinggian : 2 m Power motor 0,5 hp
NPSH 0,0113913 m
Jumlah 2 buah (1 cadangan)
3. Vaporizer -01(VP-01)
Alat Vaporizer
Kode VP-01
Fungsi Menguapkan HCll dengan menggunakan steam sebagai media pemanas
Bentuk Shell and Tube Heat Exchanger
Dimensi pipa OD tube = 0,75 in
ID shell = 12 in
Baffle space = 6 in
L = 16 ft
Rd diperlukan = 0,001
Rd hitung = 0,02185
Jumlah pipa =82 buah
tube = 0,148 psi
shell = 0,053289998 psi
Bahan konstruksi Carbon Steel SA 283 Grade C
Jumlah 1 Buah
4. Heater (HE-101)
Tabel 5.4. Spesifikasi Heater (HE-101)
Alat Heater
Kode HE-01
Fungsi Menaikkan temperatur uap HCl dari 108,6oC menjadi 189,03oC
Tipe 1-2 Shell and Tube Heat Exchanger
Dimensi pipa OD tube = 0,75 in
ID shell = 15,25 in
Baffle space = 5 in
L = 16 ft
Rd diperbolehkan = 0,002 Rd hitung = 0,00202
Jumlah tube = 124 buah
= 0,072 psi Bahan konstruksi Stainless steel Austenitic 310
Jumlah 1 buah
5. Tangki Penyimpanan CaCO3
Tabel 5.5 Spesifikasi Bin -02 (B-02) Kode Alat B 02
diumpankan ke Belt Conveyor (BC 01)
Tipe Storage Bin
Kapasitas 28,304 ft3
Dimensi Dshell 2,788 ft
Hshell 4,182 ft
Tshell 3/16 in
HKONIS 1,213 ft
DKONIS 0,697 ft
TKONIS 3/16 in
Tekanan 19,597 psi
Bahan Kontruksi
Carbon Steel SA-283 Grade C tipe 316
Jumlah 2 buah (1 cadangan) Harga alat $ 26.524
6. Belt Conveyor (BC - 101)
Tabel 5.6 Spesifikasi Belt Conveyor (BC - 101)
Kode Alat BC-101
Nama alat Belt Conveyor
Fungsi Mengangkut (CaOCO3ke Bucket Elevator (BE-101 )
Bahan Low alloy Steel
Kapasitas 3.705,41 ton/jam
Power motor 2 Hp
Panjang belt 20 ft (6,1 m)
Belt speed
100 /min (normal) s.d. 200 ft/min (maksimum)
7. Bucket Elevator (BE-01)
Tabel 5.7 Spesifikasi Bucket Elevator (BE-01)
Tinggi 25 Ft Daya
motor 1,875 Hp
Lebar belt 4 In
Kecepatan 225 ft/menit
Jumlah 1 buah
8. Hopper (H-01)
9. Reactor (RE-01)
Tabel 5. 9 Spesifikasi Reactor (RE-01)
Alat Heater
Kode HE-01
Fungsi Menaikkan temperatur uap HCl dari 108,6 oC menjadi 189,03 oC
Kode alat H 101
Fungsi Menampung sementara BaS dan mengumpan ke ST-101
Tipe Hopper
Kapasitas 2,269 ton/jam
Dimensi D = 6,502 ft = 1,829 m H = 4,8765 ft = 1,219 m tc = 5/16 in
Tekanan 16,17 psi
Tipe 1-2 Shell and Tube Heat Exchanger
Dimensi pipa
OD tube = 0,75 in
ID shell = 15,25 in Baffle space = 5 in
L = 16 ft
Rd diperbolehkan = 0,002 Rd hitung = 0,00202 Jumlah tube = 124 buah
= 0,072 psi Bahan konstruksi Stainless steel Austenitic 310
Jumlah 1 buah
10. Cyclon ( CY 01 )
Tabel 5.10 Spesifikasi Cyclon ( CY 01 )
Fungsi Memisahkan partikel padatan yang terbawa udara keluaran dari Rotary Kiln (RK-601)
Kode CY-01
P = 10,8494 psi Dimensi Dc = 1,3333 m
G = 0,6666 m D = 0,5000 m As = 22,3266 m2 Bahan Konruksi Cast Iron
11. Rotary Cooler (RC-01)
Tabel 5.11 Spesifikasi Rotary Cooler (RC-01)
Fungsi Mendinginkan CaCl2keluaran dari Reaktor. Kode Alat RC-01
Tipe Alat Rotary Cooler
Dimensi Diameter = 15,2181 ft (4,6385 m) Panjang = 111,1125 ft ( 33,8671 m) Putaran = 2 rpm
Waktu tinggal = 55,4610 menit Kemiringan = 0,08 ft/ft Jumlah radial flight = 40 buah Tinggi flight = 1,9023 ft Daya Rotary = 155,2123 hp Kondisi
Operasi
T. Udara masuk = 30oC T. Udara keluar = 800oC T. Produk masuk = 1.100oC T. Produk keluar = 40oC
Jumlah 1 buah
12. Cyclon ( CY 02)
Tabel 5. 12 Spesifikasi Cyclon ( CY 02)
Fungsi Memisahkan partikel padatan yang terbawa udara keluaran dari Rotary Cooler
Kode CY-02
Kapasitas 16,8238 m3/sekon Kondisi Operasi T = 200°C
Dimensi Dc = 1,3333 m G = 0,6666 m D = 0,5000 m As = 22,3266 m2 Bahan Konruksi Cast Iron
Jumlah 1 buah
13. Bucket Elevator (BE-01)
Tabel 5.13 Spesifikasi Bucket Elevator (BE-01)
Jenis Centrifugal-discharge spaced buckets Kapasitas 2,723 ton /jam
Tinggi 25 Ft
Daya
motor 1,875 hp
Lebar belt 4 in
Kecepatan 225 ft/menit
Jumlah 1 buah
14. Gudang Produk ( GD 01)
Tabel 5.14 Spesifikasi Gudang Produk ( GD 01) Alat Gudang Produk Kalsium Klorida
Kode GD 01
Fungsi Menyimpan produk kalsium klorida selama 7 hari operasi
Bentuk Bangunan tertutup Dimensi P = 15,359 m
H = 5 m Kondisi operasi P = 1 atm
T = 303 K
B. Peralatan Utilitas:
1. Bak Sedimentasi (BS-101)
Tabel 5.15 Spesifikasi Bak Sedimentasi (BS-101)
Alat Bak sedimentasi
Kode BS-101
Fungsi Mengendapkan lumpur dan kotoran air sungai
Bentuk Bak rektangular
Kapasitas 23,7469 m3
Dimensi
Panjang = 6,6723 m Lebar = 1,6681 m Kedalaman = 2,1136 m Tebal dinding = 12 cm
2. Bak Penggumpal (BP-101)
Tabel 5.16. Spesifikasi Bak Penggumpal (BP-101)
Alat Bak Penggumpal
Kode BP-101
Fungsi
Menggumpalkan kotoran yang tidak mengendap di bak sedimentasi dengan menambahkan alum, soda kaustik, dan klorin
Dimensi Diameter = 3,3204 m Tinggi = 3,3204 m
Pengaduk
Marine propeller
Diamater pengaduk = 1,1068 m Power = 2 hp
3. Tangki Alum (TI-101)
Tabel 5.17. Spesifikasi Tangki Alum (TI-101)
Alat Tangki Larutan Alum
Kode TI-101
Fungsi
Menyiapkan dan menyimpan larutan alum selama 1 hari untuk diinjeksikan ke dalam bak penggumpal.
Bentuk Vertical silinder Kapasitas 1,6680 m3
Dimensi Diameter = 5 ft
Tinggi = 2,5 ft
Pengaduk
Marine propeller
Diamater pengaduk = 1,667 ft
Power = 0,5 hp
Bahan konstruksi Carbon steel SA-283 Grade C
[image:10.595.149.512.211.478.2]4. Tangki Soda Kaustik (TI-102)
Tabel 5.18. Spesifikasi Tangki Soda Kaustik (TI-102) Alat Tangki Larutan soda kaustik
Kode TI-102
Fungsi
Menyiapkan dan menyimpan larutan soda kaustik volum selama 1 hari untuk diinjeksikan ke dalam bak penggumpal dan cooling tower.
Dimensi Diameter = 5 ft Tinggi = 7 ft
Pengaduk
Marine propeller
Diamater pengaduk =1,667 ft
Power = 1,5 hp
Bahan konstruksi Stainless steel 316 CF-20
5. Tangki Larutan Klorin (TI-103)
Tabel 5.19. Spesifikasi Tangki Klorin (TI-103) Alat Tangki Larutan klorin
Kode TI-103
Fungsi
Menyiapkan dan menyimpan larutan klorin volum selama 1 hari untuk diinjeksikan ke dalam bak penggumpal dan cooling tower.
Bentuk Vertical silinder Kapasitas 5,6934 m3
Dimensi Diameter = 8 ft
Tinggi = 4 ft
Pengaduk
Marine propeller
Diamater pengaduk = 0,8128 m
Power =0,5 hp
Bahan konstruksi Hastelloy alloy C-276
[image:11.595.149.512.248.501.2]6. Tangki Inhibitor (TI-104)
Tabel 5.20. Spesifikasi Tangki Inhibitor (TI-104) Alat Tangki Inhibitor
Kode TI-104
Fungsi Tempat penyimpanan inhibitor untuk diinjeksikan ke cooling tower
Tinggi shell (Hs) 67,2 in Tebal shell (ts) 0,5000 in Tinggi head 3,3339 in Tipe head Torrispherical Dished Head
Tebal head 0,5000 in
Power Motor 2 hP
[image:12.595.148.480.246.501.2]7. Tangki Dipersant (TI-105)
Tabel 5.21. Spesifikasi Tangki Dispersant (TI-105) Alat Tangki dispersant
Kode TD-105
Fungsi Tempat penyimpanan dispersant untuk diinjeksikan ke cooling tower
Bentuk
Silinder tegak (vertikal) dengan dasar datar (flat bottom) dan atap (head) berbentuk
torrispherical
Dimensi Diameter shell (D) 180 in Tinggi shell (Hs) 144 in Tebal shell (ts) 0,.6250 in Tinggi head 9,7754 in Tipe head Torrispherical Dished
Head
Tebal head 0.6250 in
Power Motor 2 hP
8. Tangki Larutan Asam Sulfat -106 (T1-106)
Tabel 5.22. Spesifikasi Tangki Asam Sulfat (T1-106)
Alat Tangki Asam Sulfat
Kode TI-106
Fungsi
Menyiapkan dan menyimpan larutan asam sulfat volum selama 4 hari untuk diinjeksikan ke cooling tower dan sebagai regeneran resin penukar kation Bentuk Vertical silinder
Dimensi Diameter =6 ft Tinggi = 3 ft
Pengaduk
Marine propeller
Diamater pengaduk =2 ft
Power = 0,5 hp
[image:13.595.148.511.266.546.2]9. Tangki Air Hidrazin -107 (TI-107)
Tabel 5.23. Spesifikasi Tangki Air Hidrazin (T1-107)
Alat Tangki Air Hidrazin
Kode TI-107
Fungsi Menyiapkan dan menyimpan hidrazin untuk diinjeksikan ke Deaerator.
Bentuk Silinder tegak (vertikal) dengan dasar datar (flat bottom) dan atap (head) berbentuk conical
Kapasitas 6,98 m3
Dimensi
Diameter = 3,05 m
Tinggi shell = 3,66 m
Tinggi atap = 0,5984 ft Tebal shell = 1/4 in
Tebal atap = 3/8 in
10. Clarifier -101 (CF-101)
Tabel 5.24. Spesifikasi Clarifier (CF-101)
Alat Clarifier
Kode CF-101
Fungsi Mengendapkan gumpalan kotoran dari bak penggumpal (BP-101)
Dimensi
Tinggi = 3,0480 m Diameter Atas = 3,4522 m Diameter Bawah = 2,1058 m
[image:14.595.148.513.218.502.2]11. Sand Filter (SF-101)
Tabel 5.25. Spesifikasi Sand Filter (SF-101)
Alat Sand Filter
Kode SF-101
Fungsi Menyaring kotoran yang masih terbawa oleh air
Bentuk
Silinder tegak (vertikal) dengan head dan bottom berbentuk torispherical den media penyaring pasir dan kerikil
Kapasitas 26,1192 m3/jam
Dimensi
Diameter = 0,7112 m
Tinggi = 4,8596 m
Tebal shell (ts) = 0,1875 in
Tinggi head = 0,1875 in Tekanan desain 18,1438 psia
Waktu backwash 3,33 menit
12. Filtered Water Tank (TP-101)
Tabel 5.26. Spesifikasi Filtered Water Tank (TP-101)
Alat Filtered Water Tank
Kode TP-101
Fungsi Menampung air keluaran sand filter
Bentuk Silinder tegak (vertikal) dengan dasar datar (flat bottom) dan atap (head) berbentuk conical
Dimensi
Diameter shell (D) = 14 ft Tinggi shell (Hs) = 7 ft Tebal shell (ts) = 5/16 in, Tinggi atap = 0.2224 ft
Tebal lantai = ½ in, bentuk plate Jumlah course = 1
Tutup atas Bentuk conical Tekanan desain 17,3095 psi Tebal head 3/16 in
Bahan konstruksi Carbon Steel SA-283 Grade C
13. Tangki Penyimpanan Air Domestik (TP-102)
Tabel 5.27. Spesifikasi Tangki Penyimpanan Air Dmestik (TP-102) Alat Tangki penyimpanan air domestik
Kode TP-102
Fungsi Menampung air untuk kebutuhan domestik selama 8 jam sebanyak 15,14 m3/jam
Bentuk Silinder tegak (vertikal) dengan dasar datar (flat bottom) dan atap (head) berbentuk conical
Dimensi
Diameter shell (D) =12 ft Tinggi shell (Hs) = 6 ft Tebal shell (ts) = 1/4 in Tinggi atap = 0.337 ft
Tebal lantai = ½ in, bentuk plate Jumlah course = 1
Tutup atas Bentuk conical Tekanan desain 17,577 psi Tebal head 1/4 in
Bahan konstruksi Carbon Steel SA-283 Grade C
14. Tangki Penyimpanan Air Hydrant (TP-103)
Tabel 5.28. Spesifikasi Tangki Penyimpanan Air Hydrant (TP-103) Alat Tangki penyimpanan air hidrant
Kode TP-103
Fungsi Menampung air untuk kebutuhan pemadam kebakaran selama 24 jam sebanyak 48 m3/jam Bentuk Silinder tegak (vertikal) dengan dasar datar (flat
bottom) dan atap (head) berbentuk conical Kapasitas 57.6 m3
Tinggi shell (Hs) = 9 ft Tebal shell (ts) = 3/8 in Tinggi atap = 0.1055 ft
Tebal lantai = ½ in, bentuk plate Jumlah course = 2
Tutup atas Bentuk conical
Tekanan desain 18,4542 psia ;15,7347 psia Tebal head 3/8 in
Bahan konstruksi Carbon Steel SA-283 Grade C
15. Tangki Air Kondensat -104 (TP-104)
Tabel 5.29. Spesifikasi Tangki Air Kondensat (TP-104)
Alat Tangki Air Kondensat
Kode TP-104
Fungsi Tempat penyimpanan air kondensat
Bentuk Silinder tegak (vertikal) dengan dasar datar (flat
Kapasitas 107.8862 m3
Dimensi
Tebal lantai = 0,1875 in Jumlah course = 2
Tutup atas Bentuk conical Tekanan desain 19.1798 psi Tebal head 0.3710 in
Bahan konstruksi Carbon Steel SA-283 Grade C
16. Tangki Penyimpanan Air Demin (TP-105)
Tabel 5.30. Spesifikasi Tangki penyimpanan air demin (TP-105) Alat Tangki penyimpanan air demin
Kode TP-105
Fungsi Menampung air keluaran anion exchanger selama 8 jam sebanyak 136,6010 m3/jam
Bentuk Silinder tegak (vertikal) dengan dasar datar (flat bottom) dan atap (head) berbentuk conical
Kapasitas 163,9260 m3
Dimensi
Diameter shell (D) = 25 ft Tinggi shell (Hs) =13 ft
Tinggi atap = 0,5 ft
Tebal lantai = ½ in, bentuk plate Jumlah course = 3
Tutup atas Bentuk conical
Tekanan desain 19,8893psi, 17,1698 psi, 14,4104 psi Tebal head 1/2 in
17. Tangki Air Proses -106 (TP-106)
Tabel 5.31. Spesifikasi Tangki Air Proses (TP-106) Alat Tangki penyimpanan air proses
Kode TP-106
Fungsi Menampung air keperluan air proses selama 8 jam sebanyak 150,9235 m3/jam
Dimensi Diameter shell (D) = 24 ft Tinggi shell (Hs) =12 ft Tebal shell (ts) = ¼ in, 3/8 in Tinggi atap = 0,5 ft
Tebal lantai = ½ in, bentuk plate Jumlah course = 2
Tutup atas Bentuk conical
Tekanan Desain 19,8848 psi, 17,1654 psi Tebal head 1/2 in
Bahan konstruksi Carbon Steel SA-283 Grade C
18. Tangki Penyimpanan Air Umpan Boiler (TP-107)
Tabel 5.32. Spesifikasi Tangki Penyimpanan Air Umpan Boiler Alat Tangki penyimpanan air umpan boiler
Kode TP-107
Fungsi Menampung air untuk kebutuhan umpan boiler selama 5 jam sebanyak 89,3922 m3/jam
Bentuk Silinder tegak (vertikal) dengan dasar datar (flat bottom) dan atap (head) berbentuk conical
Dimensi
Diameter shell (D) = 22 ft Tinggi shell (Hs) =11 ft Tebal shell (ts) = 3/8 in Tinggi atap = 1.5149 ft
Tebal lantai = ½ in, bentuk plate Jumlah course = 2
Tutup atas Bentuk conical Tekanan desain 19,1990 Tebal head 3/8 in
Bahan konstruksi Carbon Steel SA-283 Grade C
[image:21.595.149.512.84.259.2]19. Hot Basin (HB-101)
Tabel 5.33. Spesifikasi Hot Basin (HB-101)
Alat Hot Basin
Kode HB-101
Fungsi
Menampung air pendingin yang telah digunakan oleh peralatan proses untuk kemudian dialirkan ke cooling tower
Bentuk Bak rectangular Kapasitas 8,6462 m3
Dimensi
Panjang = 3,3685 m Lebar = 0,8421 m Tinggi = 3,0480 m Tebal dinding = 12 cm
[image:21.595.148.511.336.538.2]20. Cooling Tower (CT-101)
Tabel 5.34. Spesifikasi Cooling Tower (CT-101)
Alat Cooling Tower
Kode CT-101
Fungsi
Mendinginkan air pendingin yang telah digunakan oleh peralatan proses dengan menggunakan media pendingin udara dan mengolah dari temperatur 40oC menjadi 30oC
Dimensi
Menara:
Panjang = 1,6844 m Lebar = 0,8422 m Tinggi = 6,1 m Tenaga motor 1 hp
Bahan konstruksi Beton
[image:22.595.148.515.85.189.2]21. Cold Basin (CB-101)
Tabel 5.35. Spesifikasi Cold Basin (CB-101)
Alat Cold Basin
Kode CB-101
Fungsi
Menampung air pendingin yang telah digunakan oleh peralatan proses untuk kemudian dialirkan ke cooling tower
Bentuk Bak rectangular
Kapasitas 8,6462 m3
Dimensi
Panjang = 3,3685 m Lebar = 0,8421 m Tinggi = 3,0480 m Tebal dinding = 12 cm
[image:22.595.147.512.292.488.2]22. Cation Exchanger (CE-101)
Tabel 5.36. Spesifikasi Cation Exchanger (CE-101) Alat Cation Exchanger
Kode CE-101
Fungsi Menghilangkan ion-ion positif yang terlarut dan menghilangkan kesadahan air
Bentuk Silinder tegak (vertikal) dengan head berbentuk torisperical.
Kapasitas 17,0756 m3
Tinggi atap = 9,0068 in Tekanan
Desain
17,3764 psi
Tebal head ¼ in Bahan
konstruksi
Carbon Steel SA-283 Grade C
Jumlah 1 (buah)
[image:23.595.146.489.85.200.2]23. Anion Exchanger (AE-101)
Tabel 5.37. Spesifikasi Anion Exchanger (AE-101)
Alat Anion Exchanger
Kode AE-101
Fungsi Menghilangkan ion-ion negatif yang terlarut dan menghilangkan kesadahan air
Bentuk Silinder tegak (vertikal) dengan head berbentuk torisperical.
Kapasitas 17,0756 m3
Dimensi Diameter shell (D) = 3,5 ft Tinggi shell (Hs) = 2.916 ft Tebal shell (ts) = 3/16 in Tinggi atap = 9,0068 in Tekanan
Desain
17,3764 psi
Tebal head 1/4 in
[image:23.595.143.490.278.541.2]Bahan Carbon Steel SA-283 Grade C 24. Daerator (DA-101)
Tabel 5.38. Spesifikasi Daerator (DA-101)
Alat Deaerator
Kode DA-101
Fungsi Menghilangkan gas-gas terlarut dalam air, seperti: O2 dan CO2, agar korosif dan kerak tidak terjadi, diinjeksikan hydrazine (O2 scavanger) serta senyawaan fosfat.
Bentuk Tangki horizontal dengan head berbentuk ellips dilengkapi sparger.
Kapasitas 17,8784 m3
25. Boiler -101 (B-101)
Tabel 5.39. Spesifikasi Boiler (B-101)
Alat Boiler
Kode BO-101
Fungsi Menghasilkan high temperature steam untuk keperluan proses
Tipe Water tube boiler
Jenis Steam High pressure satureted steam Heating surface 23.2258 m2
Kapasitas 31489,0541 kJ/jam Bahan Bakar Fuel Oil
Kebutuhan BBM 0,8820 m3/jam
Power 25 hp
Jumlah 1 Buah
26. Pompa Utilitas (PU 101)
Tabel.5.40. Spesifikasi Pompa Utilitas (PU 101) Tebal shell (ts) = 3/16 in Tekanan Desain 25,1916 psi
Tebal head 3/16 in Bahan
konstruksi
Carbon Steel SA-283 Grade C
[image:24.595.148.497.458.665.2]Alat Pom1pa
Kode PU 01
Fungsi Mengalirkan air sungai ke bak sedimentasi
Jenis Centrifugal pump
Bahan Konstruksi Carbon Steel SA-283 Grade C Kapasitas 104,55 gpm
Dimensi NPS = 2 in
ID = 2,067 in = 0,0525 m
OD = 2,380 in = 0,0605 m
Flow Area = 3,35 in2 = 0,0022 m2 Sch No = 40
Power motor 6 hp
NPSH min 0,38 m
Jumlah 2 buah
[image:25.595.148.484.85.307.2]27. Pompa Utilitas (PU-102)
Tabel. 5.41. Spesifikasi Pompa Utilitas (PU 102)
Alat Pompa Utilitas
Kode PU-102
Fungsi Memompa air keluaran dari bak sedimentasi menuju ke bak penggumpal (BP-01)
Jenis Centrifugal pump, single-suction, single stage
Bahan Konstruksi Carbon Steel SA-283 Grade C
Kapasitas 118,2561 gpm
Dimensi NPS = 2,5 in
Sch = 40 in
Panjang pipa lurus (L): 10 m Jumlah globe valve : 1 unit Standar elbow 90o : 3 unit Jumlah gate valve : 2 unit Beda ketinggian : 3 m
Power 1,5 hp
NPSH 3,5128 m
Jumlah 2 buah (1 cadangan)
28. Pompa Utilitas (PU-103)
[image:25.595.145.494.382.685.2]Alat Pompa Utilitas
Kode PU-103
Fungsi Memompa air keluaran bak penggumpal menuju ke clarifier (CL-01)
Jenis Centrifugal pump, single-suction, single stage Bahan Konstruksi Carbon Steel SA-283 Grade C
Kapasitas 107,5056 gal/min
Dimensi NPS = 2 ½ in
Sch = 40 in
Panjang pipa lurus (L): 10 m Jumlah globe valve : 1 unit Standar elbow 90o : 5 unit Jumlah gate valve : 2 unit
Power 1 hp
NPSH 2,3275 m
Jumlah 2 buah (1 cadangan)
[image:26.595.149.493.83.342.2]29. Pompa utilitas (PU-104)
Tabel. 5.43. Spesifikasi Pompa Utilitas (PU 104)
Alat Pompa Utilitas
Kode PU-104
Fungsi Memompa air keluaran CL-01 sebanyak ke sand filter (SF-01)
Jenis Centrifugal pump, single-suction, single stage Bahan Konstruksi Carbon Steel SA-283 Grade C
Kapasitas 107,5056 gal/min
Dimensi NPS = 2 ½ in
Sch = 40 in
Panjang pipa lurus (L): 10 m Jumlah globe valve : 1 unit Standar elbow 90o : 6 unit Jumlah gate valve : 2 unit
Power 0,5 hp
NPSH 0,8664 m
Jumlah 3 buah (1 cadangan)
30. Pompa Utilitas (PU-105)
[image:26.595.145.500.419.683.2]Alat Pompa Utilitas
Kode PU-105
Fungsi Memompa air dari SF-101 ke tangki air filter Jenis Centrifugal pump, single-suction, single stage Bahan Konstruksi Carbon Steel SA-283 Grade C
Kapasitas 69,9895 gal/min
Dimensi NPS = 4 in
Sch = 40 in
Panjang pipa lurus (L): 12 m Jumlah globe valve : 1 unit Standar elbow 90o : 5 unit Jumlah gate valve : 2 unit
Beda ketinggian : 6,5 m
Power 1,5 hp
NPSH 1,7484 m
Jumlah 3 buah (1 cadangan)
[image:27.595.148.513.82.341.2]31. Pompa Utilitas (PU-106)
Tabel. 5.35. Spesifikasi Pompa Utilitas (PU 106)
Alat Pompa Utilitas
Kode PU-106
Fungsi Memompa untuk air domestic dan air hydran Jenis Centrifugal pump, single-suction, single stage Bahan Konstruksi Carbon Steel SA-283 Grade C
Kapasitas 104,3051 gal/min
Dimensi NPS = 2 ½ in
Sch = 40 in
Panjang pipa lurus (L): 50 m Jumlah globe valve : 1 unit Standar elbow 90o : 5 unit Jumlah gate valve : 5 unit Beda ketinggian : 9 m
Power 3 hp
NPSH 2,2811 m
Jumlah 2 buah (1 cadangan)
32. Pompa Utilitas (PU-107)
[image:27.595.147.514.414.678.2]Alat Pompa Utilitas
Kode PU-107
Fungsi Air filter tank ke hot basin n kation exchanger Jenis Centrifugal pump, double-suction, single stage Bahan Konstruksi Carbon Steel SA-283 Grade C
Kapasitas 153,0731 gal/min
Dimensi NPS = 6 in
Sch = 40 in
Panjang pipa lurus (L): 5 m Jumlah globe valve : 1 unit Standar elbow 90o : 4 unit Jumlah gate valve : 2 unit Beda ketinggian : 4 m
Power 3 hp
NPSH 2,9458 m
Jumlah 2 buah (1 cadangan)
[image:28.595.149.513.78.341.2]33. Pompa Utilitas (PU-108)
Tabel. 5.37. Spesifikasi Pompa Utilitas (PU 108)
Alat Pompa Utilitas
Kode PU-108
Fungsi Memompa air dari hot basin ke cooling tower Jenis Centrifugal pump, double-suction, single stage Bahan Konstruksi Carbon Steel SA-283 Grade C
Kapasitas 153,0731 gal/min
Dimensi NPS = 86in
Sch = 40 in
Panjang pipa lurus (L): 5 m Jumlah globe valve : 1 unit Standar elbow 90o : 2 unit Jumlah gate valve : 2 unit Beda ketinggian : 2 m
Power 3 hp
NPSH 2,9458 m
Jumlah 3 buah (1 cadangan)
34. Pompa Utilitas (PU-109)
[image:28.595.146.514.414.678.2]Alat Pompa Utilitas
Kode PU-109
Fungsi Memompa air dingin cooling tower ke cold basin Jenis Centrifugal pump, single-suction, single stage Bahan Konstruksi Carbon Steel SA-283 Grade C
Kapasitas 153,0731 gal/min
Dimensi NPS = 6 in
Sch = 40 in
Panjang pipa lurus (L): 50 m Jumlah globe valve : 1 unit Standar elbow 90o : 5 unit Standar Tee : 2 unit Jumlah gate valve : 2 unit Beda ketinggian : 2 m
Power 3 hp
NPSH 2,9458 m
Jumlah 2 buah (1 cadangan)
[image:29.595.149.514.83.352.2]35. Pompa Utilitas (PU-110)
Tabel. 5.40. Spesifikasi Pompa Utilitas (PU 110)
Alat Pompa Utilitas
Kode PU-110
Fungsi Memompa air dari cold basin ke peralatan proses Jenis Centrifugal pump, double-suction, single stage Bahan Konstruksi Carbon Steel SA-283 Grade C
Kapasitas 153,0731 gal/min
Dimensi NPS = 1 in
Sch = 40 in
Panjang pipa lurus (L): 50 m Jumlah globe valve : 1 unit Standar elbow 90o : 2 unit Jumlah gate valve : 2 unit
Power 3 hp
NPSH 2,9458 m
Jumlah 2 buah (1 cadangan)
36. Pompa Utilitas (PU-111)
[image:29.595.146.513.428.682.2]Alat Pompa Utilitas
Kode PU-111
Fungsi Memompa air kondensat ke kation exchanger Jenis Centrifugal pump, double-suction, single stage Bahan Konstruksi Carbon Steel SA-283 Grade C
Kapasitas 7,4215 gal/min
Dimensi NPS = 1,125 in
Sch = 40 in
Panjang pipa lurus (L): 3 m Jumlah globe valve : 1 unit Standar elbow 90o : 2 unit Jumlah gate valve : 2 unit Beda ketinggian : 1,5 m
Power 0,5 hp
NPSH 0,3917 m
Jumlah 2 buah (1 cadangan)
[image:30.595.149.512.80.341.2]37. Pompa Utilitas (PU-112)
Tabel. 5.42. Spesifikasi Pompa Utilitas (PU 112)
Alat Pompa Utilitas
Kode PU-112
Fungsi Air dari kation exchanger ke anion exchanger Jenis Centrifugal pump, double-suction, single stage Bahan Konstruksi Carbon Steel SA-283 Grade C
Kapasitas 7,4215 gal/min
Dimensi NPS = 1,125 in
Sch = 40 in
Panjang pipa lurus (L): 3 m Jumlah globe valve : 1 unit Standar elbow 90o : 2 unit Jumlah gate valve : 2 unit Beda ketinggian : 1,5 m
Power 0,5 hp
NPSH 0,3917 m
Jumlah 2 buah (1 cadangan)
38. Pompa Utilitas (PU-113)
[image:30.595.148.512.414.678.2]Alat Pompa Utilitas
Kode PU-113
Fungsi Air dari anion exchange ke air demineralisasi Jenis Centrifugal pump, double-suction, single stage Bahan Konstruksi Carbon Steel SA-283 Grade C
Kapasitas 7,4215 gal/min
Dimensi NPS = 1,25 in
Sch = 40 in
Panjang pipa lurus (L): 3 m Jumlah globe valve : 1 unit Standar elbow 90o : 2 unit Jumlah gate valve : 2 unit Beda ketinggian : 1,5 m
Power 0,5 hp
NPSH 0,3917 m
Jumlah 2 buah (1 cadangan)
[image:31.595.149.512.81.341.2]39. Pompa Utilitas (PU-114)
Tabel. 5.44. Spesifikasi Pompa Utilitas (PU 114)
Alat Pompa Utilitas
Kode PU-114
Fungsi Air dari demineralisasi ke air proses n Deaerator Jenis Centrifugal pump, double-suction, single stage Bahan Konstruksi Carbon Steel SA-283 Grade C
Kapasitas 7,4215 gal/min
Dimensi NPS = 1,25 in
Sch = 40 in
Panjang pipa lurus (L): 10 m Jumlah globe valve : 1 unit Standar elbow 90o : 3 unit Jumlah gate valve : 2 unit Beda ketinggian : 0,5 m
Power 0,5 hp
NPSH 0,3917 m
Jumlah 2 buah (1 cadangan)
40. Pompa Utilitas (PU-115)
[image:31.595.147.512.415.678.2]Alat Pompa Utilitas
Kode PU-115
Fungsi Memompa air proses ke pralatan yg membutuhkan Jenis Centrifugal pump, double-suction, single stage Bahan Konstruksi Carbon Steel SA-283 Grade C
Kapasitas 15,5432 gal/min
Dimensi NPS = 1 in
Sch = 40 in
Panjang pipa lurus (L): 15 m Jumlah globe valve : 1 unit Standar elbow 90o : 3 unit Jumlah gate valve : 2 unit Beda ketinggian : 5,5 m
Power 0,5 hp
NPSH 1,0681 m
Jumlah 2 buah (1 cadangan)
[image:32.595.150.513.82.341.2]41. Pompa Utilitas (PU-116)
Tabel. 5.46. Spesifikasi Pompa Utilitas (PU 116)
Alat Pompa Utilitas
Kode PU-116
Fungsi Memompa air dari DA-101 ke tangki air boiler Jenis Centrifugal pump, double-suction, single stage Bahan Konstruksi Carbon Steel SA-283 Grade C
Kapasitas 15,5432 gal/min
Dimensi NPS = 1 in
Sch = 40 in
Panjang pipa lurus (L): 15 m Jumlah globe valve : 1 unit Standar elbow 90o : 3 unit Jumlah gate valve : 2 unit Beda ketinggian : 5,5 m
Power 0,5 hp
NPSH 1,0681 m
Jumlah 2 buah (1 cadangan)
42. Pompa Utilitas (PU-117)
[image:32.595.146.514.415.680.2]Alat Pompa Utilitas
Kode PU-117
Fungsi Memompa air dari tangki air boiler ke boiler
Jenis Centrifugal pump, double-suction, single stage
Bahan Konstruksi Carbon Steel SA-283 Grade C Kapasitas 10,5553 gal/min
Dimensi NPS = 1,5 in
Sch = 40 in
Panjang pipa lurus (L): 25 m Jumlah globe valve : 1 unit Standar elbow 90o : 4 unit Jumlah gate valve : 2 unit Beda ketinggian : 1 m
Power 0,5 hp
NPSH 0,4954 m
