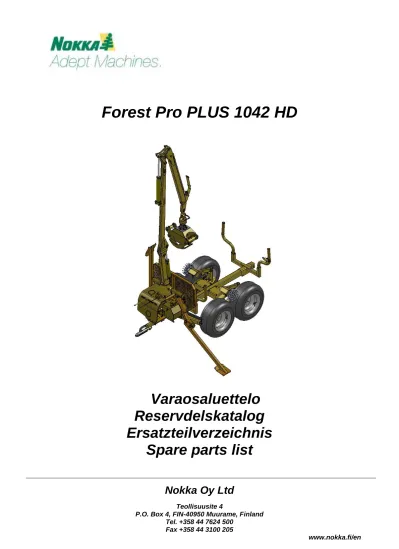

Forest Pro PLUS 1042 HD

(1)

Nokka Oy Ltd

Teollisuusite 4

P.O. Box 4, FIN-40950 Muurame, Finland Tel. +358 44 7624 500

Fax +358 44 3100 205

www.nokka.fi/en

Forest Pro PLUS 1042 HD

Varaosaluettelo

Reservdelskatalog

Ersatzteilverzeichnis

(2)

(3)

Koneen nimi

Koneen valmistus numero

Varaosan tilausnumero

Varaosan nimi

Tilaajan nimi ja osoite

Varaosan toimitustapa

Älä tilaa ainoastaan kuvan mukaan, vaan vertaa aina varaosan nimitykseen. Tilaa

tarvitsemasi varaosat hyvissä ajoin kauppiaaltasi. Jos varaosaluettelo katoaa,

lähetä kulunut tai särkynyt osa näytteeksi.

Esimerkki:

Forest Pro Plus 1042 HD

XXXX (valmistusnumero)

1 kpl 0332830 Liukulaakeri 30X34-30 WB 800

Nimi_______________________________________

Osoite______________________________________

Toimitustapa_________________________________

HOW TO ORDER SPARE PARTS

When ordering spare parts, always give the following information:

Designation of the machine

Serial number of the machine

Spare part number

Designation of the spare part

Your name and address

Method of delivery

Do not order only by the picture - compare the part to its designation. Order the parts in

good time from your dealer. If you have lost your spare parts catalogue, send the broken

or worn-out part as a sample.

Example.

Forest Pro Plus 1042 HD

XXXX (serial number)

1 pc 0332830 bearing bush 30X34-30 WB 800

Name___________________________________________

Address_________________________________________

Method of delivery_________________________________

(4)

23 28 26 27 14 13 16 17 15 2 9 1 7 12 11 10 15 18 4 8 19 24 3 21 20 17 22 15 6 5 25 2AT1571i

(5)

Runko-osat

2AT1571ii Runko Ram Bett Frame

Osa Pos. Pos. Item Määrä Antal Menge Qty. Osan No.

Osan nimi Benämning Benennung Description

Mitat Mått Mabe Dimension

1 1 2AT1572 Runko Ram Bett Frame

2 1 2AT1573 Runkopalkki Rambalk Gestellpfalh Frame balk

3 2 0006350 Kuusiomutteri Sexkantmutter Sechskantmutter Hexagonal nut M12 S NYLOC DIN985 4 2 0006850 Kuusioruuvi Sexkantskruv Schraube Hexagon screw M12X80 S 8.8 DIN931

5 1 2AT1574 Takapankko Främre banke Bogiegehaus Boggie frame

6 1 2AT1575 Etupankko Frambanko Gehaus Front frame

7 1 3AV0099 Sylinteri Cylinder Zylinder Cylinder Ø40/20-1000 A1175

8 4 3AV0128 Karikka Stolpe Pfalh Support pole

9 1 3AV0129 Tappi Tapp Zapfen Bush

10 1 0342470 Kuusioruuvi Sexkantskruv Schraube Hexagon screw M20X120 S 8.8 DIN931 11 1 0006390 Kuusiomutteri Sexkantmutter Sechskantmutter Hexagonal nut M20 S NYLOC DIN985

12 1 0330420 Aluslevy Bricka Unterplatte Washer M20 S DIN 125A

13 1 3AV0209 Runkopalkki Rambalk Gestellpfalh Frame balk

14 2 0341840 Kuusioruuvi Sexkantskruv Schraube Hexagon screw M10X70 S 8.8 DIN931 15 7 0006310 Kuusiomutteri Sexkantmutter Sechskantmutter Hexagonal nut M10 S NYLOC DIN985

16 1 0346320 Veto-osa Dragdel Ziehung teil Draw part

17 3 0346330 Kuusioruuvi Sexkantskruv Schraube Hexagon screw M10X110 S 8.8 DIN931 18 2 0280950 Kuusioruuvi Sexkantskruv Schraube Hexagon screw M10X140 S 8.8 DIN931 19 2 0346260 Akselivarmistin Axelsäkring Sicherungsring Retaining ring 16x1,1 DIN 471

20 1 3AV0211 Veto-osa Dragdel Ziehung teil Draw part

21 1 0002450 Rasvanippa Smörjnippel Schmierkopf Grease nipple M6x1 DIN 71412A

22 2 3AV0366 Kansi Lock Deckel Cover

23 4 0006580 Kuusioruuvi Sexkantskruv Schraube Hexagon screw M10X20 S 8.8 DIN933

25 2 3AT1922 Liukupala Glidstycke Gleitstück Slide piece

26 2 3AT1923 Liukupala Glidstycke Gleitstück Slide piece

27 8 0006270 Kuusiomutteri Sexkantmutter Sechskantmutter Hexagonal nut M6 S 8.8 DIN934 28 8 0006480 Kuusioruuvi Sexkantskruv Schraube Hexagon screw M6X12 S 8.8 DIN933

(6)

6 1 8 3 2 5 4 7 3AV0099i

(7)

Sylinteri

3AV0099 Ø40/20-1000 Sylinteri Cylinder Zylinder Cylinder

1 1 SPK0400H0045 Sylinteriputki Cylinderrör Zylinderrohr Barrel

2 1 MVK0200P0320 Männänvarsi Kolvstång Kocbenschaft Piston road

3 1 4Y2880 Mäntä Kolv Kolben Piston

4 1 4F2190 Ohjain Styrbit Führerstück Steering piece

(8)

10 8 4 15 16 7 4 5 1 3 2 9 13 12 6 14 11 17 2AT1568i

(9)

Kuormainteline

2AT1568i Teline Stativ Gestell Bracket

1 1 2AT1566 Teline Stativ Gestell Bracket

2 2 3AT1988 Tukijalka Stödfot Stützefuss Support foot

4 2 3AT1916 Sylinteri Cylinder Zylinder Cylinder Ø63/30-203 A394

5 4 0332830 Liukulaakeri Lagerhylsa Buchse Buch 30X34-30 WB 800

6 2 4H3380 Tappi Tapp Zapfen Bush

8 6 0230830 Kuusiomutteri Sexkantmutter Sechskantmutter Hexagonal nut M24 S NYLOC DIN985

9 4 3AT1530 Tappi Tapp Zapfen Bush

16 4 0025020 Usit-rengas Usit-ring Usit dichtung Usit seal 217-6 (R3/8")

(10)

3 11 10 1 2 4 5 12 7 6 8 9 3AT1916i

(11)

Sylinteri

3AT1916 Ø63/30-203 Sylinteri Cylinder Zylinder Cylinder

1 1 3AT1917 Sylinteriputki Cylinderrör Zylinderrohr Barrel

2 1 3AT1918 Männänvarsi Kolvstång Kocbenschaft Piston road

3 1 4Z0030 Mäntä Kolv Kolben Piston

4 1 4Z0010 Ohjain Styrbit Führerstück Steering piece

5-8 1 0136220 Tiivistesarja Tätningssats Dichtungssatz Seal kit Ø63/30

10 2 0003850 Nivellaakeri Ledlager Gelenklager gelenk Rocker bearing GE 30 ES

11 1 0005970 Reikävarmistin Säkringsring Sicherungsring Circlip 47x1,75 DIN 472

(12)

3 4 6 2 5 2AT1593i

(13)

Telit

2AT1593ii Teli Boggie Boggie Bogie

1 1 2AT1587 Teli Boggie Boggie Bogie

2 2 3AV0383 Tappi Tapp Zapfen Bush

3 1 2AT1588 Teli Boggie Boggie Bogie

4 4 0332830 Liukulaakeri Lagerhylsa Buchse Buch 30X34-30 WB 800

5 2 0055850 Joustosokka Rörsprint Spansstift Tension pin 8x50 DIN 1481

(14)

16 4 2 14 13 11 5 1 9 3 29 15 7 10 8 8 10 7 6 12 17 19 18 23 21 22 25 24 28 2AT1593i

(15)

Veto-osat

2AT1594ii Vetorulla Dragrulle Auszug Capstaw

1 1 3AV0354 Varsi Arm Arm Arm

2 1 3AV0353 Varsi Arm Arm Arm

3 1 3AT2000 Vetorulla Dragrulle Auszug Capstaw

4 1 3AT1993 Vetorulla Dragrulle Auszug Capstaw

5 2 3AV0343 Sylinteri Cylinder Zylinder Cylinder Ø32/16-42

7 2 3AT1807 Kuusioruuvi Sexkantskruv Schraube Hexagon screw

8 2 0006390 Kuusiomutteri Sexkantmutter Sechskantmutter Hexagonal nut M20 S NYLOC DIN985 9 4 0006380 Kuusiomutteri Sexkantmutter Sechskantmutter Hexagonal nut M16 S NYLOC DIN985

11 2 0346670 Hydraulimoottori Hydraulmotor Hydraulikmotor Hydraulic motor

12 4 6800 Kuusioruuvi Sexkantskruv Schraube Hexagon screw M12X40S 5.8 DIN 933

13 6 0006350 Kuusiomutteri Sexkantmutter Sechskantmutter Hexagonal nut M12 S NYLOC DIN985 14 2 0007050 Kuusioruuvi Sexkantskruv Schraube Hexagon screw M16X90 S 8.8 DIN931 15 2 0009910 Kuusioruuvi Sexkantskruv Schraube Hexagon screw M8X50 S 8.8 DIN933

17 1 3AV0385 Venttiili Ventil Ventil Valve

18 1 3AV0375 Suoja Skydd Abschirmung Cover

19 1 3AV0374 Suoja Skydd Abschirmung Cover

21 1 0346720 Lukkoventtiili Låsventil Ventil Lock valve

22 2 0024900 T-liitin T-koppling T-fügung T-connector 712-4 R-RK-R 1/4"

23 4 0061260 Supistusnippa Duppelnippel Einsteckteil Double connector 202-4-6 1/4"-3/8" 24 3 0025020 Usit-rengas Usit-ring Usit dichtung Usit seal 217-6 (R3/8")

25 1 0343330 T-nippa T-koppling T-nippel T-connector 713-04

26 4 0349850 Liitin Koppling Verbindung Connector RSI

27 4 181-04 Liitin Koppling Verbindung Connector 1/4"

28 2 0222920 Kuusioruuvi Sexkantskruv Schraube Hexagon screw M16X120 S 8.8 DIN933 29 2 0006370 Kuusiomutteri Sexkantmutter Sechskantmutter Hexagonal nut M16 S 8.8 DIN934

(16)

4 5 3 2 1 3AV0343i

(17)

Sylinteri

3AV0343 Sylinteri Cylinder Zylinder Cylinder

1 1 3AV0345 Sylinteriputki Cylinderrör Zylinderrohr Barrel

2 1 3AV0347 Männänvarsi Kolvstång Kocbenschaft Piston road

3 1 45404620 Mäntä Kolv Kolben Piston

4 1 4Y1380 Ohjain Styrbit Führerstück Steering piece

(18)

Letkusarja

7HL0035 Letkusarja Slangsats Schraube Set of hose

Osa Pos. Pos. Item Määrä Antal Menge

Qty. Osan No. Osan nimi Benämning Benennung Description Mitat Mått Mabe Dimension Hydrauliletku Hydr.Slang Hudraulikslauch Hose 1. Liitin Koppling Verdindung Connector 2. Liitin Koppling Verdindung Connector

1 1 4HL0266 Hydrauliletku Hydr. Slang Hydraulikslauch Hose 500 Koura - kourankääntäjä Grapple - Rotator 1SC-04 P39-04 P82-04

2 1 4HL0267 Hydrauliletku Hydr. Slang Hydraulikslauch Hose 400 Koura - kourankääntäjä Grapple - Rotator 1SC-04 P39-04 P82-04

3 1 4HL0268 Hydrauliletku Hydr. Slang Hydraulikslauch Hose 975 Kourankääntäjä - puomin pää Rotaror - transfer boom 1SC-04 P39-04 P3-04

7 4 4HL0272 Hydrauliletku Hydr. Slang Hydraulikslauch Hose 7000 Puomi Boom 1SC-04 P82-04 P82-04

8 1 4HL0273 Hydrauliletku Hydr. Slang Hydraulikslauch Hose 4100 Siirto Transfer Boom 1SC-04 P82-04 P82-04

9 1 4HL0274 Hydrauliletku Hydr. Slang Hydraulikslauch Hose 3640 Siirto Transfer Boom 1SC-04 P39-04 P82-04

10 2 4HL0275 Hydrauliletku Hydr. Slang Hydraulikslauch Hose 5050 Jatkeen sylinteri Extension cylinder 1SC-04 P82-04 P82-04

11 1 4HL0276 Hydrauliletku Hydr. Slang Hydraulikslauch Hose 2390 Nosto ylempi Lift Boom upper 1SC-04 P39-04 P82-04

12 1 4HL0277 Hydrauliletku Hydr. Slang Hydraulikslauch Hose 2720 Nosto alempi Lift Boom lower 1SC-04 P39-04 P82-04

13 3 4HL0278 Hydrauliletku Hydr. Slang Hydraulikslauch Hose 2100 Kääntö oikea, tulijalka Slewing device right, Support leg 1SC-04 P39-04 P82-04

14 3 4HL0279 Hydrauliletku Hydr. Slang Hydraulikslauch Hose 2340 Kääntö vasen, tukijalka Slewing device left, Support leg 1SC-04 P39-04 P82-04

15 1 4HL0283 Hydrauliletku Hydr. Slang Hydraulikslauch Hose 1800 Pumpunpaine - lohko Pump pressure – valve block 2SC-06 P82-06 P82-06

16 1 4HL0284 Hydrauliletku Hydr. Slang Hydraulikslauch Hose 1650 Paluusuodatin - lohko Return Filter - valve block 1SC-06 P39-06 P40-06

17 1 4HL0285 Hydrauliletku Hydr. Slang Hydraulikslauch Hose 170 Imuletku Suction hose MP-letku T1-10 Ø16

18 1 4HL0176 Hydrauliletku Hydr. Slang Hydraulikslauch Hose 350 Lohkojen väliletku Valve block connection hose 2SC-06 P39-06 P39-06

19 2 4HL0305 Hydrauliletku Hydr. Slang Hydraulikslauch Hose 2900 Vaunun aisan jatkosyl. - lohko Trailer arm extension cyl - valve block 2SC-06 P82-06 P39-06

20 1 4HL0149 Hydrauliletku Hydr. Slang Hydraulikslauch Hose 650 Paluuletku T-liittimelle Return hose for T-connector 2SC-06 P82-06 P39-06

21 2 4HL0289 Hydrauliletku Hydr. Slang Hydraulikslauch Hose 4850 Veto HD Hydraulic drive 1SC-04 P39-04 P82-04

22 1 4HL0290 Hydrauliletku Hydr. Slang Hydraulikslauch Hose 620 Vetomoottori vasen Drive motor left 1SC-04 P82-04 P81-04

23 1 4HL0291 Hydrauliletku Hydr. Slang Hydraulikslauch Hose 555 Painatus vasen Feed roller cylinder left 1SC-04 P82-04 P82-04

24 2 4HL0292 Hydrauliletku Hydr. Slang Hydraulikslauch Hose 4800 Painatus T-liitin Feed roller T-connector 1SC-04 P39-04 P82-04

25 1 4HL0293 Hydrauliletku Hydr. Slang Hydraulikslauch Hose 400 Painatus oikea Feed roller right 1SC-04 P82-04 P82-04

26 1 4HL0294 Hydrauliletku Hydr. Slang Hydraulikslauch Hose 585 Painatus vasen Feed roller left 1SC-04 P82-04 P82-04

27 1 4HL0223 Hydrauliletku Hydr. Slang Hydraulikslauch Hose 510 ATV HD vetomoottori oikea ATV HD drive motor right 1SC-04 P82-04 P81-04

28 1 4HL0224 Hydrauliletku Hydr. Slang Hydraulikslauch Hose 1250 ATV HD vetomoottorit väliletku ATV HD drive motors connecting hose 1SC-04 P81-04 P81-04

29 1 4HL0226 Hydrauliletku Hydr. Slang Hydraulikslauch Hose 460 ATV HD painatus oikea ATV HD feed roller right 1SC-04 P82-04 P82-04

(19)

Pyörä täyd.

0353000 - 0353010 Pyörä Hjul Rad Wheel

1 2 0353000 Pyörä oik. Hjul, höger Rad, rechts Wheel, right 300/65-12 122A8

(20)

21 28 1 2 3 14 4 19 10 6 16 15 13 9 10 18 17 27 7 29 20 26 30 24 22 5 8 23 25 2AT1583i

(21)

Hydrauliikka ja moottori

2AT1583ii Hydrauliikka Hydraulsystem Hydraulik Hydraulics Osa Pos. Pos. Item Määrä Antal Menge Qty. Osan No.

1 1 0349670 Moottori Motor Motor Engine Honda GX 200

3 4 0380390 Kuusiokoloruuvi Sexkantnyckelskruv Inbusschraube Hexagon screw M8x25 M 12,9 DIN 912

4 1 0346290 Liitin Koppling Verbindung Connector P39-08

5 2 0133730 Usit-rengas Usit-ring Usit dichtung Usit seal 217-4 (R1/4") 6 2 0025020 Usit-rengas Usit-ring Usit dichtung Usit seal 217-6 (R3/8") 7 1 0007390 Usit-rengas Usit-ring Gehaus Usit seal 217-8 (R1/2") 8 2 0165170 Kaksoisnippa Duppelnippel Einsteckteil Double nipple 1/4"-1/4" 201-4 9 1 0001290 Kaksoisnippa Duppelnippel Einsteckteil Double nipple 3/8"-3/8" 201-6 10 2 0001310 Supistusnippa Duppelnippel Einsteckteil Double connector 202-6-8 3/8"-1/2" 11 1 0373420 Suojaspiraali Skydd spiral Schutzspiral Cover spiral Ø50-1500 12 3 0312200 Suojaspiraali Skydd spiral Schutzspiral Cover spiral Ø32-1500

13 1 0346010 Pumppu Pump Pumpe Pump

14 1 0352230 Kytkin Koppling kompl. Kopplung komplett Clutch compl. 15 1 0346030 Kytkin Koppling kompl. Kopplung komplett Clutch compl.

16 1 0346040 Vaimennin Dämpare Dämpfer Dampd, Vibrator R-42

17 1 0346020 Laippa Fläns Flanch Flange LMH 151 OMT

18 4 0346900 Kumityyny Gummidyna Gummipab Rubber mounting

19 2 0310260 Kiristin Spännjärn Spanner Tihghtner ABA 15-24

20 8 0006530 Kuusioruuvi Sexkantskruv Schraube Hexagon screw M8X25 S 8.8 DIN933 21 1 3AT1884 Johtosarja Ledningsats Elektrisitet leitung Cable set

22 1 2AT1577 Öljysäiliö Oljebehållare Ölbehälter Oiltank

27 1 3AT1942 Suoja Skydd Abschirmung Cover

28 2 0341190 Lukkoruuvi Låsskruv Lockenscraube Lock skrew M10x30 S 5,9 DIN603

29 2 0352640 Tulppa Plugg Pfropfen Plug DBI DA1117A Ø110

(22)

29 1 2 3 14 4 19 10 6 16 15 13 9 10 18 17 21 7 30 20 27 31 25 23 22 5 8 28 24 26

(23)

Hydrauliikka ja moottori sähköstartilla

2AT1578ii Hydrauliikka Hydraulsystem Hydraulik Hydraulics Osa Pos. Pos. Item Määrä Antal Menge Qty. Osan No.

1 1 0350310 Moottori Motor Motor Engine Honda GX 200S

3 4 0380390 Kuusiokoloruuvi Sexkantnyckelskruv Inbusschraube Hexagon screw M8x25 M 12,9 DIN 912

4 1 0346290 Liitin Koppling Verbindung Connector P39-08

5 2 0133730 Usit-rengas Usit-ring Usit dichtung Usit seal 217-4 (R1/4") 6 2 0025020 Usit-rengas Usit-ring Usit dichtung Usit seal 217-6 (R3/8") 7 1 0007390 Usit-rengas Usit-ring Usit dichtung Usit seal 217-8 (R1/2") 8 2 0165170 Kaksoisnippa Duppelnippel Gehaus Double nipple 1/4"-1/4" 201-4 9 1 0001290 Kaksoisnippa Duppelnippel Einsteckteil Double nipple 3/8"-3/8" 201-6 10 2 0001310 Supistusnippa Duppelnippel Einsteckteil Double connector 202-6-8 3/8"-1/2" 11 1 0373420 Suojaspiraali Skydd spiral Schutzspiral Cover spiral Ø50-1500 12 3 0312200 Suojaspiraali Skydd spiral Schutzspiral Cover spiral Ø32-1500

13 1 0346010 Pumppu Pump Pumpe Pump

14 1 0352230 Kytkin Koppling kompl. Kopplung komplett Clutch compl. 15 1 0346030 Kytkin Koppling kompl. Kopplung komplett Clutch compl.

16 1 0346040 Vaimennin Dämpare Dämpfer Dampd, Vibrator R-42

17 1 0346020 Laippa Fläns Flanch Flange LMH 151 OMT

18 4 0346900 Vaimennin Dämpare Dämpfer Dampd, Vibrator

19 2 0310260 Kiristin Spännjärn Spanner Tihghtner ABA 15-24

20 8 0006530 Kuusioruuvi Sexkantskruv Schraube Hexagon screw M8X25 S 8.8 DIN933 21 1 3AT1884 Hätäs. startin johtosarjaGummidyna Gummipab Rubber mounting

22 1 2AT1580 Akku Ackumulator Batteri Battery

28 1 3AT1942 Suoja Skydd Abschirmung Cover

29 2 0341190 Lukkoruuvi Låsskruv Lockenscraube Lock skrew M10x30 S 5,9 DIN603

30 2 0352640 Tulppa Plugg Pfropfen Plug DBI DA1117A Ø110

(24)

7 1 5

(25)

Öljysäiliö koot.

2AT1577 Öljysäiliö Oljebehållare Ölbehälter Oiltank

2 1 0346050 Paluusuodatin Returfilter Rückkehrfilter Return filter MPF

3 2 0258950 Kuusiokoloruuvi Sexkantnyckelskruv Inbusschraube Hexagon screw M6x16 S 8.8 DIN 912

4 1 0346060 Täyttökorkki Fyllningskork Kork Filling cap

5 1 0346280 Mittalasi Mätglas Messerglas Measuring glass 1/2"

6 1 0501662 Tulppa Plugg Pfropfen Plug 02604 R 1/4"

7 1 0133730 Usit-rengas Usit-ring Usit dichtung Usit seal 217-4 (R1/4")

(26)

4 4 5 2 1 3 6 2AT1580i

(27)

Akkusarja

2AT1580ii Akku Ackumulator Batteri Battery

1 1 3AT1938 Levy Plåt Platte Sheet

2 1 3AT1939 U-pultti U-skruv U-schraube U-bolt

3 1 0352170 Akku Ackumulator Batteri Battery

(28)

4 3 16 2 15 1 13 18 12 8 5 17 7 6 11 9 10 19 14 20 2AV0056i

(29)

Kääntölaite

2AV0056 Kääntölaite Svängordning Wendungsvorrichtung Slewing machine Osa Pos. Pos. Item Määrä Antal Menge Qty. Osan No.

1 1 2AV0042 Kääntölaite Svängordning Wendungsvorrichtung Slewing machine

2 2 SPK0500K0015 Sylinteriputki Cylinderrör Zylinderrohr Barrel 3 2 510500410005 Mäntä Kolv Kolben Piston 4 1 3AV0392 Hammastanko Kuggstång Absatzschwelle Rack 5 1 3AV0399 Ruuvi Skruv Schraube Screw

6 1 0347530 Liukulaakeri Lagerhylsa Buchse Buch 140x145-60 WB 802 7 1 0348180 Soviterengas Justeringsring Passring Fitting ring

8 1 0007390 Usit-rengas Usit-ring Usit dichtung Usit seal 217-8 (R1/2") 9 2 0133730 Usit-rengas Usit-ring Usit dichtung Usit seal 217-4 (R1/4") 10 2 0339070 Tulppa Plugg Pfropfen Plug 02604 R 1/4" 11 1 0002450 Rasvanippa Smörjnippel Schmierkopf Grease nipple M6x1 DIN A

12 4 0006380 Kuusiomutteri Sexkantmutter Sechskantmutter Hexagonal nut M16 S NYLOC DIN985 13 4 0006960 Kuusioruuvi Sexkantskruv Schraube Hexagon screw M16X50 S 8.8 DIN933 14 2 3AV0400 Holkki Hylsa Hülse Bushing

15 2 0347520 Liukulaakeri Lagerhylsa Buchse Buch 40x44-20 WB 802 16 2 0029460 Kompaktitiiviste Kolvtätning Kolbendichtung Piston seal 50/34-18 TMP/SK5 17 1 0017470 Liukulaakeri Lagerhylsa Buchse Buch 70x75-40 WB 802 18 4 0007150 Aluslevy Bricka Unterplatte Washer M16 S DIN 125A 19 2 3AV0461 Tukirengas Stödring Stütsering Support ring

(30)

19 10 6 4 10 10 10 6 6 21 6 8 5 12 13 3 2 8 9 1 7 17 10 3 14 8 9 11 4 15 16 23 20 13 12 22 18 9 2AT1514i

(31)

Nosto- ja pystypuomi

2AT1514 Puomi Bom Kran Arm Osa Pos. Pos. Item Määrä Antal Menge Qty. Osan No.

1 1 3AV0398 Hammaspyörä Kygghjul Zahnrad Gear wheel

2 4 0281520 Kuusiokoloruuvi Sexkantnyckelskruv Inbusschraube Hexagon screw M12x50 M 12,9 DIN 912 3 1 2AV0044 Pystypuomi Vridarm Schwenksävle Swivel arm

4 1 2AT1506 Nostopuomi Lyft arm Hebearm Lift arm

5 1 3AV0417 Sylinteri Cylinder Zylinder Cylinder Ø63/30-290 6 5 3AT1530 Tappi Tapp Zapfen Bush

7 1 3AV0414 Tappi hits. Tapp Zapfen Bush

8 6 0016820 Aluslevy Bricka Unterplatte Washer M24 S DIN 125A 9 6 0230830 Kuusiomutteri Sexkantmutter Sechskantmutter Hexagonal nut M24 S NYLOC DIN985 10 8 0332830 Liukulaakeri Lagerhylsa Buchse Buch 30X34-30 WB 800 11 1 0006280 Kuusiomutteri Sexkantmutter Sechskantmutter Hexagonal nut M8 S NYLOC DIN985 12 3 0133730 Usit-rengas Usit-ring Usit dichtung Usit seal 217-4 (R1/4")

13 3 0165170 Kaksoisnippa Duppelnippel Einsteckteil Double nipple 1/4"-1/4" 201-4 14 1 3AV0425 Kiinnitin Fäste Aufnahme Fastener

15 1 3AV0424 Kiinnitin Fäste Aufnahme Fastener

16 1 0044200 Kuusioruuvi Sexkantskruv Schraube Hexagon screw M8X35 S 8.8 DIN933 17 1 0006540 Kuusioruuvi Sexkantskruv Schraube Hexagon screw M8X30 S 8.8 DIN933 18 1 3AT1588 Tanko Stag Stange Bar

19 1 3AT1542 Välinivel Mellanled Mittelulied Joint 20 1 3AV0465 Tanko Stag Stange Bar

21 1 3AT1561 Sylinteri Cylinder Zylinder Cylinder Ø63/30-417

22 1 0017420 Kulmanippa Vinkelnippel Winkelklemme Elbow nipple 701-4 90 R1/4"-R1/4"K 23 1 0347700 Rasvanippa Smörjnippel Schmierkopf Grease nipple

(32)

(33)

Sylinteri

Ø63/30-290

3AV0417 Sylinteri Cylinder Zylinder Cylinder

1 1 SPK0630H0050Sylinteriputki Cylinderrör Zylinderrohr Barrel Ø63

2 1 MVK0300P0805Männänvarsi Kolvstång Kocbenschaft Piston road Ø30

3 1 4Z0030 Mäntä Kolv Kolben Piston

4 1 4Z0010 Ohjain Styrbit Führerstück Steering piece

11 1 0005970 Reikävarmistin Säkringsring Sicherungsring Circlip 47x1,75 DIN 472

(34)

3 4 5 7 2 9 11 12 8 10 6 1 3AT1561i

(35)

Sylinteri

Ø63/30-417

3AT1561i Sylinteri Cylinder Zylinder Cylinder

2 1 3AT1563 Männänvarsi Kolvstång Kocbenschaft Piston road Ø30

3 1 4Z0030 Mäntä Kolv Kolben Piston Ø63

4 1 4Z0010 Sylinterinpää Toppmutter Hutmutter Cylinder head

9 2 0002450 Rasvanippa Smörjnippel Schmierkopf Grease nipple M6X1

11 1 0005970 Reikävarmistin Säkringsring Sicherungsring Circlip 47X1.75 DIN 472

(36)

2AT1513i 4 15 21 22 1 9 3 8 9 3 4 10 20 19 21 2 12 13 6 7 5 16 14 17 18 20 23 24 14 26 25

(37)

Siirtopuomi koottuna

2AT1513 Siirtopuomi Vikarm Knickarm Fold arm

1 1 2AT1512 Siirtopuomi Vikarm Knickarm Fold arm 2 1 3AT1566 Liukupuomi Glidbom Gleitearm Slide arm 3 4 3AV0028 Liukupala Glidstycke Gleitstück Slide piece 4 4 3AV0138 Levy Plåt Platte Sheet

5 1 3AT1554 Sylinteri Cylinder Zylinder Cylinder Ø32/20-800 A960 R1/4" 6 1 3AT1570 Tappi Tapp Zapfen Bush

7 2 0348120 Reikävarmistin Säkringsring Sicherungsring Circlip 15x1 DIN 472 8 4 0044140 Kuusioruuvi Sexkantskruv Schraube Hexagon screw M6X16 S 8.8 DIN933 9 8 0006270 Kuusiomutteri Sexkantmutter Sechskantmutter Hexagonal nut M6 S 8.8 DIN934 10 4 0006480 Kuusioruuvi Sexkantskruv Schraube Hexagon screw M6X12 S 8.8 DIN933 11 1 3AT1592 Tappi Tapp Zapfen Bush

12 1 0330420 Aluslevy Bricka Unterplatte Washer M20 S DIN 125A 13 1 0006390 Kuusiomutteri Sexkantmutter Sechskantmutter Hexagonal nut M20 S NYLOC DIN985 14 2 3AT1530 Tappi Tapp Zapfen Bush

15 2 0016820 Aluslevy Bricka Unterplatte Washer M24 S DIN 125A 16 2 0230830 Kuusiomutteri Sexkantmutter Sechskantmutter Hexagonal nut M24 S NYLOC DIN985 17 2 0008240 Aluslevy Bricka Unterplatte Washer M30 S DIN 125A 18 1 3AT1593 Suoja Skydd Abschirmung Cover

19 3 3AV0151 Kiinnitin Fäste Aufnahme Fastener

20 4 0006500 Kuusioruuvi Sexkantskruv Schraube Hexagon screw M6X30 S 8.8 DIN931 21 4 0006260 Kuusiomutteri Sexkantmutter Sechskantmutter Hexagonal nut M6 S NYLOC DIN985 22 2 0000000 Kuusioruuvi Sexkantskruv Schraube Hexagon screw M8X20 S 8.8 DIN933 23 1 3AT1605 Levy Plåt Platte Sheet

24 1 0044070 Kuusioruuvi Sexkantskruv Schraube Hexagon screw M16X100 S 8.8 DIN931 25 2 0007150 Aluslevy Bricka Unterplatte Washer M16 S DIN 125A 26 1 0006380 Kuusiomutteri Sexkantmutter Sechskantmutter Hexagonal nut M16 S NYLOC DIN985

(38)

7 8

5 3 4 6 2

1

(39)

Sylinteri

Ø32/20-800

3AT1554i Sylinteri Cylinder Zylinder Cylinder

3 1 4Y1390 Mäntä Kolv Kolben Piston Ø32

4 1 4Y4400 Sylinterinpää Toppmutter Hutmutter Cylinder head

(40)

2AT1516i 6 4 7 2 1 3 5 4 6 9 8

(41)

Koura N8 koottuna

2AT1516 Koura Grip Greifer, vollst Grap, assy Osa Pos. Pos. Item Määrä Antal Menge Qty. Osan No.

1 1 3AV0173 Ristinivel Korsled Kreuzgelenk Universal joint

2 1 0002450 Rasvanippa Smörjnippel Schmierkopf Grease nipple M6x1 DIN A 3 1 0384620 Liukulaakeri Lagerhylsa Buchse Buch 20x23-20 WB 800 4 2 0016780 Kuusioruuvi Sexkantskruv Schraube Hexagon screw M20X100 S 8.8 DIN931 5 2 0006390 Kuusiomutteri Sexkantmutter Sechskantmutter Hexagonal nut M20 S NYLOC DIN985 6 1 0346090 Kourankääntäjä Rotator Dreher Rotator GR10

7 1 3AV0196 Holkki Hylsa Hülse Bushing

8 1 2AT1508 Koura Grip Greifer, vollst Grap, assy N8

(42)

2AT1508i 11 4 5 11 14 8 2 10 7 13 1 9 6 3 12

(43)

Koura N8

2AT1508 Koura Grip Greifer, vollst Grap, assy Osa Pos. Pos. Item Määrä Antal Menge Qty. Osan No.

1 1 2AT1509 Runko Ram Bett Frame 2 1 3AT1589 Putki Rör Rohr Pipe 3 1 3AT1575 Tappi Tapp Zapfen Bush 4 1 3AT1551 Vetotanko Dragstång Angriffsstange Draw bar 5 1 3AT1552 Vetotanko Dragstång Angriffsstange Draw bar 6 1 2AT1510 Leuka Griparm Greifer Grap arm 7 1 2AT1511 Leuka Griparm Greifer Grap arm 8 1 3AT1567 Tappi Tapp Zapfen Bush 9 1 3AT1574 Tappi Tapp Zapfen Bush

10 8 0332830 Liukulaakeri Lagerhylsa Buchse Buch 30X34-30 WB 800 11 8 0002450 Rasvanippa Smörjnippel Schmierkopf Grease nipple M6x1 DIN A 12 2 0044600 Akselivarmistin Axelsäkring Sicherungsring Retaining ring 30x1,5 DIN 471 13 3 0005760 Joustosokka Rörsprint Spansstift Tension pin 10x50 DIN 1481

(44)

(45)

Sylinteri

Ø50/25-155

3AT1595 Sylinteri Cylinder Zylinder Cylinder

1 1 3AT1596 Sylinteriputki Cylinderrör Zylinderrohr Barrel Ø50

3 1 N05013 Mäntä Kolv Kolben Piston

4 1 4Y2840 Ohjain Styrbit Führerstück Steering piece

(46)

19 20 2 10 8 3 22 23 13 15 12 16 14 18 6 5 4 25

2AT1522i

(47)

Venttiilistö 2-vipu

2AT1522 Suuntaventtiili Riktningsventil Vegewentil Directional valve Osa Pos. Pos. Item Määrä Antal Menge Qty. Osan No.

1 1 0348400 Suuntaventtiili Riktningsventil Vegewentil Directional valve BLB BC20/8 2 1 3AT1670 Pohjalevy Bottenplatta Bodenplatte Bottom plate

3 4 0341090 Kiinnitin Fäste Aufnahme Fastener

4 4 0334230 Lukkoruuvi Låsskruv Lockenscraube Lock skrew M6x20 S 5,9 DIN603 5 2 0007110 Aluslevy Bricka Unterplatte Washer M6 S DIN 125A 6 6 0006260 Kuusiomutteri Sexkantmutter Sechskantmutter Hexagonal nut M6 S NYLOC DIN985 7 22 0133730 Usit-rengas Usit-ring Usit dichtung Usit seal 217-4 (R1/4")

8 5 0025020 Usit-rengas Usit-ring Usit dichtung Usit seal 217-6 (R3/8") 9 18 0165170 Kaksoisnippa Duppelnippel Einsteckteil Double nipple 1/4"-1/4" 201-4 10 5 0001290 Kaksoisnippa Duppelnippel Einsteckteil Double nipple 3/8"-3/8" 201-6 11 2 0280350 Tulppa Plugg Pfropfen Plug 02606 R 3/8" 12 2 3AT1673 Tuki Stöd Stütze Support

13 2 0006520 Kuusioruuvi Sexkantskruv Schraube Hexagon screw M8X16 S 8.8 DIN933 14 1 3AT1672 Suoja Skydd Abschirmung Cover

15 2 0017820 Aluslevy Bricka Unterplatte Washer M8 S DIN 125A 16 2 0006300 Kuusiomutteri Sexkantmutter Sechskantmutter Hexagonal nut M8 S 8.8 DIN934 17 1 3AV0217 Johtosarja Ledningsats Elektrisitet leitung Cable set

18 1 3AT1669 Kiinnityslevy Fästplatta Festungplatte Fastening plate

19 2 0016800 Kuusioruuvi Sexkantskruv Schraube Hexagon screw M6X50 S 8.8 DIN931 20 4 0043910 Kuusiomutteri Sexkantmutter Sechskantmutter Hexagonal nut M10 S 8.8 DIN934 21 4 0006530 Kuusioruuvi Sexkantskruv Schraube Hexagon screw M8X25 S 8.8 DIN933 22 1 0347070 T-liitin T-koppling T-fügung T-connector 713-06

23 1 0348530 Suuntaventtiili Riktningsventil Vegewentil Directional valve BM35-3 24 1 0339070 Tulppa Plugg Pfropfen Plug 02604 R 1/4"

(48)

7 2 3 1 4 5 6 8 3AV0217

(49)

Hätäkatkaisin

3AV0217 Hätäkatkaisin Strömbrytare Stromunterbrecher Emergency switch

1 1 3AV0216 Kaapeli Kabel Kabel Cable l = 3600 2 1 0346380 Hätäkatkaisin Strömbrytare Stromunterbrecher Emergency switch

3 1 0346370 Kalvoläpivienti Skydd Absschirmung Cover TET 3-5 4 1 3AV0224 Kaapeli Kabel Kabel Cable l = 60

5 1 0346400 Pyöröpistoke Koppling Verbindung Connector Grote A1504HA 6 1 0346410 Pyöröpistokehylsy Koppling Verbindung Connector Grote A1504HO 7 1 0346430 Rengaskaapelikenkä Koppling Verbindung Connector Grote A1565R 8 4 0346440 Ruuvi Skruv Schraube Screw 4,2*25

(50)

Nokka Oy Ltd

Teollisuustie 4

P.O. Box 4, FIN-40950 Muurame, Finland Tel. +358 44 7624 500

Fax +358 14 3100 205
