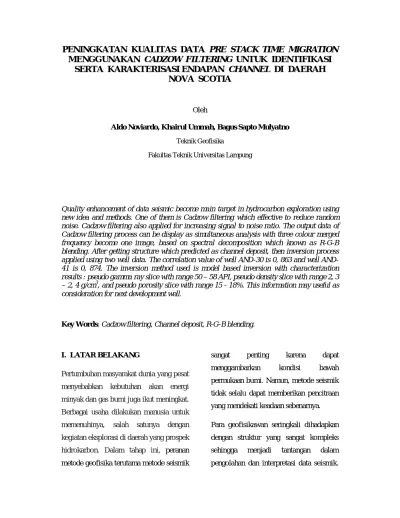

PENINGKATAN KUALITAS DATA PRE STACK TIME MIGRATION
MENGGUNAKAN CADZOW FILTERING UNTUK IDENTIFIKASI
SERTA KARAKTERISASI ENDAPAN CHANNEL DI DAERAH
NOVA SCOTIA
Oleh
Aldo Noviardo, Khairul Ummah, Bagus Sapto Mulyatno
Teknik Geofisika
Fakultas Teknik Universitas Lampung
Quality enhancement of data seismic become main target in hydrocarbon exploration using new idea and methods. One of them is Cadzow filtering which effective to reduce random noise. Cadzow filtering also applied for increasing signal to noise ratio. The output data of Cadzow filtering process can be display as simultaneous analysis with three colour merged frequency become one image, based on spectral decomposition which known as R-G-B blending. After getting structure which predicted as channel deposit, then inversion process applied using two well data. The correlation value of well 30 is 0, 863 and well AND-41 is 0, 874. The inversion method used is model based inversion with characterization results : pseudo gamma ray slice with range 50 – 58 API, pseudo density slice with range 2, 3 – 2, 4 g/cm3, and pseudo porosity slice with range 15 - 18%. This information may useful as consideration for next development well.
Key Words: Cadzow filtering, Channel deposit, R-G-B blending.
I. LATAR BELAKANG
Pertumbuhan masyarakat dunia yang pesat menyebabkan kebutuhan akan energi minyak dan gas bumi juga ikut meningkat. Berbagai usaha dilakukan manusia untuk memenuhinya, salah satunya dengan kegiatan eksplorasi di daerah yang prospek hidrokarbon. Dalam tahap ini, peranan metode geofisika terutama metode seismik
sangat penting karena dapat menggambarkan kondisi bawah permukaan bumi. Namun, metode seismik tidak selalu dapat memberikan pencitraan yang mendekati keadaan sebenarnya.
Optimalisasi dan peningkatan kualitas data menjadi target utama dengan menggunakan ide dan metode baru, agar didapatkan informasi geologi bawah permukaan bumi yang lebih akurat. Salah satu metode baru tersebut adalah Cadzow filtering.
II. GEOLOGI REGIONAL
[image:2.612.322.519.278.608.2]Cekungan Scotian berada di sepanjang lepas pantai Nova Scotia. Cekungan ini membentang 1.200 km dari Arch Yarmouth berbatasan dengan Newfoundland sebelah utara dan Amerika Serikat di sebelah barat daya serta Uplift Avalon di timur laut.
Gambar 2.1 Cekungan Scotian di Nova Scotia (Adams, 1986)
Terdapat 12 Formasi pada Cekungan Scotian menurut Canada Nova Scotia Offshore Petroleum Board yaitu : Formasi Eurydice, Argo, Iroquois, Mohican, Abenaki, MicMac, Verrill Canyon,
Missisauga, Logan Canyon, Dawson Canyon, Wyandot, Banquereau .
Diperkirakan source rock adalah batuserpih di Formasi Verrill Canyon. Sedangkan reservoir rock dapat berasal dari Formasi Abenaki, MicMac, Missisauga, Logan
[image:2.612.93.290.417.588.2]Canyon, Wyandot dengan batuan utama batupasir, batugamping, serta dolomit. Serta cap rock berupa batuserpih di Formasi Dawson Canyon.
Gambar 2.2 Stratigrafi Cekungan Scotian
III. TEORI DASAR
Cadzow filtering adalah suatu cara untuk meredam noise dan meningkatkan trace strength yang dikemukakan oleh James Cadzow (1988) dengan membentuk deret satu dimensi dari tras seismik yang memiliki nilai di sepanjang sayatan frekuensi konstan (ci, i = 1…n dengan c adalah constant frequency slice) ke dalam suatu matriks Hankel.
Gambar 3.1 Matriks Hankel
Trickett (2008) mengembangkan Cadzow filtering menjadi dua dimensi spasial dengan cara membuat matriks Hankel lain dari matriks Hankel awal.
[image:3.612.93.267.437.607.2]dimana
Gambar 3.2 Pengembangan Matriks Hankel
Dengan cara tersebut, Cadzow filtering dapat diterapkan untuk data dua dan tiga dimensi, serta dapat dikombinasikan
dengan Eigenimage filtering menjadi Hybrid filtering. Secara umum, pemrosesan Hybrid filtering adalah :
a. Membuat Discreate Fourier Transform (DFT) untuk setiap tras seismik.
b. Untuk setiap frekuensi dengan rentang sinyal band pass :
- Tempatkan nilai tras kompleks ke dalam matriks Hankel.
- Mereduksi matriks menjadi suatu rank k yang telah dibobotkan Eigenimage.
- Recover setiap nilai tras dalam matriks Hankel dengan merata-ratakan setiap element matriks sesuai dengan posisi awal ditempatkan.
c. Membuat inversi DFT setiap tras seismik.
IV. HASIL DAN PEMBAHASAN
Cadzow filtering dapat diterapkan untuk menghilangkan efek stretching. Efek stretching merupakan penurunan frekuensi gelombang seismik akibat koreksi NMO. Maka, saat dilakukan stacking, kemenerusan lapisan pada penampang seismik terlihat lebih jelas.
Gambar 4.1 Stretching Data Gather Orisinil
[image:4.612.325.518.161.314.2]
Gambar 4.2 Setelah Diterapkan Cadzow Filtering
Gambar 4.3 Penampang Seismik Cadzow
Filtering
Penampang seismik tersebut dapat ditampilkan secara analisis simultan dengan penggabungan tiga warna frekuensi menjadi satu pencitraan yang disebut R-G-B Blending. Cara ini bertujuan untuk meningkatkan resolusi
lebih detail dibandingkan citraan standar. Terlihat penampang seismik R-G-B blending memberikan display yang lebih baik dalam mengidentifikasi endapan channel.
Gambar 4.4 R-G-B Blending Cadzow Filtering
[image:4.612.97.288.254.413.2]Kemudian dilakukan proses inversi dengan menggunakan data sumur untuk mendapatkan nilai sebaran impedansi akustik pada zona perkiraan endapan channel. Hasil inversi impedansi akustik yang cukup baik adalah hasil inversi model based dengan nilai 22000 - 26000 ft/s*g/cc.
[image:4.612.323.513.437.672.2]Gambar 4.6 Slice Impedansi Akustik
Berikutnya adalah menurunkan nilai impedansi akustik menjadi pseudo porositas dengan multiatribut. Didapatkan hasil pseudo porositas adalah 15 – 18 %.
Gambar 4.7 Slice Pseudo Porositas
V. KESIMPULAN DAN SARAN
Kesimpulan yang didapatkan dari penelitian ini adalah :
1. Penerapan Cadzow filtering dapat menjadi salah satu solusi dalam meningkatkan kualitas data seismik karena menampilkan resolusi yang lebih baik daripada data seismik orisinil.
2. Pada displayR-G-B Blending, data seismik Cadzow filtering
menampilkan penyebaran frekuensi yang lebih smoothing sehingga struktur terlihat lebih jelas.
3.
Hasil properti karakterisasi (gamma ray, densitas, porositas) memiliki korelasi yang baik dengan nilai data log sumur, sehingga dianggap cukup valid untuk mendelineasi kontinuitas dan heterogenitas dari daerah yang diperkirakan sebagai endapan channel.4. Daerah tersebut diperkirakan memiliki litologi batupasir yang mengandung sedikit shale dengan densitas 2, 3 – 2, 4 g/cm3 dan porositas 15 – 18 %.
Saran untuk penelitian ini adalah :
1. Perlu adanya integrasi dengan metode lain seperti AVO (Amplitude Variation with Offset), inversi EI (Elastic Impedance), maupun LMR (Lambda-Mu-Rho) untuk karakterisasi reservoir yang lebih baik.
