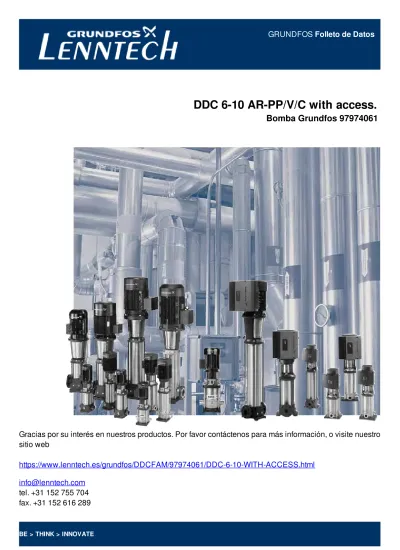

GRUNDFOS
Folleto de Datos
DDC 6-10 AR-PP/V/C with access.
Bomba Grundfos 97974061
Gracias por su interés en nuestros productos. Por favor contáctenos para más información, o visite nuestro
sitio web
https://www.lenntech.es/grundfos/DDCFAM/97974061/DDC-6-10-WITH-ACCESS.html
[email protected]
tel. +31 152 755 704
fax. +31 152 616 289
BE > THINK > INNOVATEPosición Contar Descripción
1 DDC 6-10 WITH ACCESS.
Advierta! la foto puede diferir del actual producto
Código: Bajo pedido
DDC 6-10 AR-PP/V/C WITH ACCESS
The SMART Digital DDC is a compact positive displacement, diaphragm dosing pump with variable-speed drive (stepper motor) and intelligent control electronics with minimum energy consumption. The SMART Digital Dosing series operates at full stroke length to ensure optimum accuracy, priming and suction, even for high-viscosity or degassing liquids. The duration of each discharge stroke varies according to the capacity set, resulting in optimum smooth and continuous discharge flow.
The click-stop mounting plate allows installation in three different positions without using any additional accessories. The control cube can be turned easily into front, left or right position. The click wheel and the multi-coloured backlit graphical, plain-text LC display make commissioning and operation intuitive. The control elements are protected by a transparent cover.
The dosing head is composed of:
- Long lifetime and universal, chemically resistant full-PTFE diaphragm. - Double ball valves for highest dosing accuracy.
- Deaeration valve for easy start-up. Operation modes:
- Manual dosing in ml/h, I/h or gph.
- Pulse control in ml/pulse (incl. memory function). - Analog control 0/4-20 mA.
Other features:
- Two SlowMode steps (anti-cavitation), 50 % (maximum flow: 3 l/h) and 25 % (maximum flow: 1.5 l/h), e.g. for high-viscosity or degassing liquids.
- Service information display to show when service and which wear-part order number is required.
- Two-step key lock function to protect the pump against unauthorised access.
- Additional display function to provide further information, e.g. the actual mA input signal. - Counter for total dosed volume (resettable), operating hours and others.
- Save and load customised settings as well as reload of factory settings. Signal inputs/outputs:
- Input for pulse, analog 0/4-20mA, external stop. - Input for low-level and empty-tank signal.
- Two potential-free output relays for max. 30 V AC/DC (configurable, e.g. alarm, stroke signal, pump dosing, etc.)
Installation set includes:
- Foot valve with strainer and weight (with two level switch). - Injection unit.
- 6 m PE discharge hose. - 2 m PVC suction hose.
- 2 m PVC deaeration hose (4/6 mm).
- 5 m Control cable for all in and output signals. - 5 m Control cable for potential-free output relays. Paneles control:
Posición Contar Descripción
Entrada analógica: 0/4-20 mA Control de pulso: SÍ
Ext. Entrada de parada: SI Relés de salida: 2 Líquido:
Líquido bombeado: Agua
Rango de temperatura del líquido: -10 .. 45 °C Liquid temperature during operation: 20 °C Densidad: 998.2 kg/m³ Técnico:
Nomenclatura de tipo: DDC 6-10 AR-PP/V/C WITH ACCESS Caudal máx.: 6 l/h
Caudal máx. en modo lento 50 %: 3 l/h Caudal máx. en modo lento 25 %: 1.5 l/h Caudal mín.: 6.0 ml/h Ratio reducción: 1:1000 Homologaciones en placa: CE,CSA-US Tipo de válvula: Estándar Máxima viscosidad al 100 %: 50 mPas
Máxima viscosidad en modo lento 50 %: 1800 mPas Máxima viscosidad en modo lento 25 %: 2500 mPas Precisión de repetibilidad: 1 %
Materiales:
Cabezal de dosificación: Polipropileno (PP) Válvula de bola: Cerámica
Junta: FKM
Instalación:
Rango de temperaturas ambientes: 0 .. 45 °C Presión de trabajo máxima: 10 bar Conjunto de instalación: SI
Tipo de instalación: Sin conjunto de instalación Aspiración: 4/6, 6/9, 6/12, 9/12 mm Descarga: 4/6, 6/9, 6/12, 9/12 mm Máx. altura de aspiración durante funcionamiento: 6 m Máx. altura de aspiración durante cebado: 2 m Datos eléctricos:
entrada de potencia máxima - P1: 22 W Frecuencia de alimentación: 50 Hz Tensión nominal: 1 x 100-240 V Grado de protección (IEC 34-5): IP65 / NEMA 4X Longitud de cable: 1.5 m
Modelo de cable de conexión: EU
Corriente de irrupción: 25A a 230V desde 2ms Otros:
Peso neto: 2 kg
Peso bruto: 3 kg
Bajo pedido DDC 6-10 WITH ACCESS. 50 Hz
H [bar] 0 1 2 3 4 5 6 7 8 9 10 11 DDC 6-10 WITH ACCESS., 50HzH [bar] 0 1 2 3 4 5 6 7 8 9 10 11 Q [l/h] 0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 DDC 6-10 WITH ACCESS., 50Hz 17.5 110 168 120 105 4xØ6 251 280 G 5/8" 196 46.5 17 161 24 201 Descripción Valor Información general: Producto:: DDC 6-10 WITH ACCESS.
Código:: Bajo pedido
Número EAN:: Bajo pedido
Técnico:
Nomenclatura de tipo: DDC 6-10
AR-PP/V/C WITH ACCESS
Caudal máx.: 6 l/h
Caudal máx. en modo lento 50 %: 3 l/h Caudal máx. en modo lento 25 %: 1.5 l/h
Caudal mín.: 6.0 ml/h
Ratio reducción: 1:1000
Homologaciones en placa: CE,CSA-US
Tipo de válvula: Estándar
Máxima viscosidad al 100 %: 50 mPas Máxima viscosidad en modo lento 50 %: 1800 mPas Máxima viscosidad en modo lento 25 %: 2500 mPas Precisión de repetibilidad: 1 %
Materiales:
Cabezal de dosificación: Polipropileno (PP)
Válvula de bola: Cerámica
Junta: FKM
Instalación:
Rango de temperaturas ambientes: 0 .. 45 °C Presión de trabajo máxima: 10 bar
Conjunto de instalación: SI
Tipo de instalación: Sin conjunto de instalación
Aspiración: 4/6, 6/9, 6/12, 9/12
mm
Descarga: 4/6, 6/9, 6/12, 9/12
mm Máx. altura de aspiración durante
funcionamiento: 6 m
Máx. altura de aspiración durante cebado: 2 m
Líquido:
Líquido bombeado: Agua
Rango de temperatura del líquido: -10 .. 45 °C Liquid temperature during operation: 20 °C
Densidad: 998.2 kg/m³
Datos eléctricos:
entrada de potencia máxima - P1: 22 W Frecuencia de alimentación: 50 Hz
Tensión nominal: 1 x 100-240 V
Grado de protección (IEC 34-5): IP65 / NEMA 4X
Longitud de cable: 1.5 m
Modelo de cable de conexión: EU
Corriente de irrupción: 25A a 230V desde 2ms
Paneles control:
Variante de control: AR
Panel de control: MONTAJE
FRONTAL
Control de nivel: YES
Entrada analógica: 0/4-20 mA
Control de pulso: SÍ
Ext. Entrada de parada: SI
Relés de salida: 2 Otros: Peso neto: 2 kg Peso bruto: 3 kg COLOR: RED 17.5110 168120105 46xØ 251280G 5/8" 1716124
Bajo pedido DDC 6-10 WITH ACCESS. 50 Hz
17.5
110
168
120
105
4
6
xØ
251
280
G 5/8"
196
46.5
17
161
24
201
Vista detallada
301a 219 92 7 7a 77 301a 92 11 9 51 100 49 105 45 215a 215 18 217 215a 534a 534531 531a 28 17 251d 251a 6 11b 66a 67 530 530aPlano seccionado (TM058200 for TPE2,TPE3)
4
2
1
3
5
TM058200
Vista detallada ( TM057026 for MGE model H/I )
251d 251b 290 287 277a 286 277 273a 273 268 268a 289a 289 288b 288 288a 251a 252b 156c 159d 156b 156d 188 275a 153 154 158 178 185 192 191 159e 156c 156 151 152 266 187 291 293 252a 172 150 287a 502 273b 157Nota: La información acerca de la bomba Grundfos en este documento podría estar desactualizada. La información podrá ser modificada sin previo aviso.
