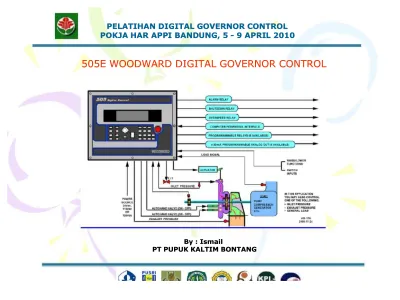

505E WOODWARD DIGITAL GOVERNOR CONTROL
505E WOODWARD DIGITAL GOVERNOR CONTROL
By : Ismail By : Ismail
PT PUPUK KALTIM BONTANG PT PUPUK KALTIM BONTANG
505E DIGITAL GOVERNOR UNTUK EXTRACTION
505E DIGITAL GOVERNOR UNTUK EXTRACTION
STEAM TURBINE
STEAM TURBINE
Berbasis 32 bit MicroprocessorBerbasis 32 bit Microprocessor
DDaappaatt ddii pprrooggrraam , Sm , Saattuu ddeessaaiinn
BBeerrddiirrii sseennddiirrii / / ddii hhuubbuunnggkkaann ddeennggaann aallaatt llaaiinn
¾
505E DIGITAL GOVERNOR UNTUK EXTRACTION
505E DIGITAL GOVERNOR UNTUK EXTRACTION
STEAM TURBINE
STEAM TURBINE
Berbasis 32 bit MicroprocessorBerbasis 32 bit Microprocessor
DDaappaatt ddii pprrooggrraam , Sm , Saattuu ddeessaaiinn
BBeerrddiirrii sseennddiirrii / / ddii hhuubbuunnggkkaann ddeennggaann aallaatt llaaiinn
¾
Serial Serial
Ser
Serial ial ataatauu HarHard wird wiree
Ko
Kompmpututerer ununtutukk kokonfnfigigururasasii Serial
InIntetegrgratated ed dadalalamm sasatutu papakekett
2 Li2 Line (ne (mamasisingng-m-masasiningg 24 k24 kararakakteterr ))
30 30 fufungngsisi totombmbolol
¾
Speed Speed ( ( Load Load ))
Extraction/Admission Extraction/Admission Pressure Pressure ( ( Flow Flow ))
¾
¾ Turbine Control ParameterTurbine Control Parameter
2 2 ModModbusbus PorPort t (RS (RS 232, 232, 422422, , 485485))
Hardwire ConnectionHardwire Connection
¾
First Out Trip
Critical speed (2 speed Band)
Auto Start Seq. (Hot & Cold)
Peak Speed Indikasi (Overspeed trip)
Program Mode
Run Mode
Service Mode
¾ Normal Operating Mode
¾ Password
Program Mode : 1113
¾ Program Mode
Program Mode digunakan untuk memilih opsi-opsi yang diperlukan untuk mengkonfigurasi control spesifik turbin aplikasi.
¾ Run Mode
Run Mode digunakan untuk memonitor parameter parameter operasional saat turbine beroperasi dari start-up dan proses shutdown.
¾ Service Mode
Service Mode digunakan untuk meningkatkan kinerja sistem operasi sementara unit sedang berjalan.
2 Speed Input 6 Analog Input 12 Contact Input 4 Function Key ¾ Control Input Terminasi Dedicated
Dua Actuator Output
Enam 4 – 20 mA Output
Enam Relay Output
¾ Tombol Adjust
¾ Tombol Run
Sebagai perintah start ketika unit dalam kondisi Ready to Start
¾ Tombol Stop
¾ Tombol Reset
Untuk mereset Run Mode alarm dan shutdown. Dengan
menekan ini akan mengembalikan control ke status
(Controlling Parameter/Push Run or Program) saat shutdown
Memberi perintah control turbine shutdown (Run Mode), Perintah stop dapat di disable melalui Setting Service Mode (dibawah key option)
¾ Tombol 2/ACTR (Actuator)
¾ Tombol 3/CONT (Control)
Memasukan angka 3 atau menampilkan parameter yang sedang di kontrol (Run Mode)
¾ Tombol 4/CAS (Cascade)
Memasukan angka 4 atau menampilkan informasi Cascade kontrol (Run Mode)
¾ Tombol 5/RMT (Remote)
Memasukan angka 5 atau menampilkan informasi Remote Speed Setpoint (Run Mode)
¾ Tombol 6/LMTR (Limiter)
Memasukan angka 6 atau menampilkan informasi valve limiter (Run Mode)
¾ Tombol 7/SPEED
Memasukan angka 7 atau menampilkan informasi speed control (Run Mode)
¾ Tombol 8/AUX (Auxiliary)
Memasukan angka 8 atau menampilkan informasi auxiliary control (Run Mode)
¾ Tombol 9/KW (Load)
Memasukan angka 9 atau menampilkan KW/Load atau
¾ Tombol CLEAR
¾ Tombol ENTER
Memasukan nilai baru dalam program mode, dan
memasukan secara langsung spesifik nilai setpoint dalan run mode
¾ Tombol DYNAMIC (+/-)
Mengakses dynamic setting kontrol parameter dalam posisi Run Mode
¾ Tombol ALARM (F1)
Menampilkan sebuah kondisi alarm ketika indikator LED tombol menyala (tekan tombol scroll untuk melihat alarm lainnya)
¾ Tombol OVERSPEED TEST ENABLE (F2)
Mengijinkan speed reference di naikan melebihi maksimum kontrol speed setpoint untuk melakukan test electrical atau mekanikal overspeed test.
¾ Tombol F3 dan F4 (Function Key)
Tombol yang dapat diprogram untuk fungsi yang lain
¾ Tombol EMERGENCY SHUTDOWN
KOLOM KONFIGURASI UTAMA
¾ Turbine Start – Start mode, Idle/rated,Auto start sequence
¾ Speed Control – MPU dan Speed control dynamic setting
¾ Speed Setpoint Value – Speed setpoint, overspeed Trip setpoint, Remote setpoint dan Critical band
¾ Operating Parameter – Aplikasi generator, Local/Remote
¾ Extraction/Adm Cntrl. – Extraction/adm Control
¾ Driver Configuration – Driver Output (ACT)
¾ Turbine Performance Value – Ratio/Limiter, Steam Map
¾ Analog Input – Analog Input Option
¾ Contact Input – Contact input option
KOLOM KONFIGURASI TAMBAHAN
¾ Function Key – F3 dan F4 Function Key
¾ Auxiliary Control – Auxiliary Control
¾ Cascade Control – Cascade control
¾ Read Outs – Analog Read Out
¾ Relay – Relay Function
¾ Communication – Modbus Comminication
RESTROKE ACTUATOR
Syarat
¾ Control harus kondisi shutdown (Emergency shutdown swicth close)
RESTROKE ACTUATOR Ketentuan
¾ Arus Maksimum actuator tidak dapat di adjust di bawah dari pada arus minimum actuator
¾ Arus Minimum actuator tidak dapat di adjust lebih besar dari pada arus maksimum actuator.
Driver 20-160 mA range 4-20 mA range
Over current 217 mA 26 mA
Under Current 5 mA 0.6 mA
Max Output Current range 10-200 mA 2-24 mA Max Output Impedance 45 ohms 360 ohms Min Stop Adjust Range 10-80 mA 2-20 mA Max Stop Adjust Range 100-200 mA 10-24 mA
TURBINE START MODE
¾
Manual start mode
¾
Semi automatic start mode
¾
Automatic start mode
STRAT PERMISSIVE
¾
Sebuah contact input dapat diprogram sebagai s
Start permissive bila diperlukan
¾
Setelah di tekan RUN maka contact start permissive
diperlukan lagi
ZERO SPEED SIGNAL OVERRIDE
¾ 505E dapat di konfigurasi manual atau auto
¾ Bila auto maka lamanya zero override berdasarkan timer
¾ Status logic zero override dapat ditampilkan di service mode
¾ Contact external shutdown harus close
TURBINE START MODE
TURBINE START MODE
2 range critical speed
Speed setpoint tidak dapat di stop bila ada di critical speed Idle / Rated
Setpoint akan ramp ke nilai idle speed set point
Setpoint akan ramp ke rated speed setpoint jika perintah rated di berikan
Hot start ramp rate dan Hold time di pakai jika perintah RUN di berikan dan turbine telah shutdown dengan waktu lebih kecil dari setting waktu HOT START
Cold start ramp rate dan Hold time dipakai jika perintah RUN di berikan dan turbine telah shutdown dengan waktu lebih lama dari setting waktu COLD START
Bila perintah RUN di berikan dan lamanya shutdown di antara setting waktu HOT START dan COLD START, maka kontrol akan menetukan starting rate dan hold time diluar setting
AUTOMATIC START SEQUENCE
Cold Start ( > xx HRS ) = 22 HRS Hot Start ( < xx HRS ) = 2 HRS Low Idle Setpt = 1000 RPM Low Idle Delay ( Cold ) = 30 MIN Low Idle Delay ( Hot ) = 10 MIN Hi Idle Stpt = 2000 RPM
Rate To Hi Idle ( Cold ) = 5 RPM/SEC Rate To Hi Idle ( Hot ) = 15 RPM/SEC Hi Idle Delay Time ( Cold ) = 30 MIN
Hi Idle Delay Time ( Hot ) = 20 MIN Rate To Rated ( Cold ) = 10 RPM Rate To Rated ( Hot ) = 20 RPM Rated Setpt = 3400 RPM
Apabila unit telah trip selama 12 Jam, 505E akan menambah parameter diantara Hot dan Cold dan memakai rate dan delay seperti berikut ini :
Low Idle Delay = 20 MIN
Rate To Hi Idle = 10 RPM/SEC
Hi Idle Delay = 10 MIN
Rate To Rated = 15 RPM/SEC
Mengaktifkan Extraction Control
Manual Enable/Disable
STEAM MAP
¾ Steam map adalah sebuah bentuk grafik yang mewakili untuk range operasi dan pembatas pada sebuah ekstraksi dan atau Admission steam turbin.
¾ Saat turbin normal operasi dia harus berada didalam garis steam amplop.
Ketentuan
¾ Sebuah Map harus linear (semua garis harus lurus)
¾ Garis ekstraksi/admission flow = 0% dan
ekstaksi/admission flow = 100% harus di parallel, dan garis LP valve = 0% dan LP valve 100% harus diparallel.
HP = K1.S + K2.P + K3 LP = K4.S + K5.P + K6
Nilai MAX POWER adalah beban dimana S = 100 garis silang pada sumbu S (sekitar 13498 KW dalam contoh gambar diatas.
Nilai MAX HP FLOW adalah flow dimana HP = 100 garis silang pada sumbu HP (sekitar 95 T/H).
Titik A adalah dimana perpotongan garis P = 0 dan LP = 100 (MAX POWER @ MIN EXTRACTION ; HP FLOW @ MIN EXTRACTION).
Titik B adalah dimana perpotongan garis LP = 0 dan P = 100 (MIN POWER @ MAX EXTRACTION ; HP FLOW @ MAX EXTRACTION).
Titik C adalah dimana perpotongan garis LP = 0 dan P = 0 (MIN POWER @ MIN EXTRACTION ; MIN HP FLOW @ MIN EXTRACTION ).
