Hang Technik A

(1)

(2)

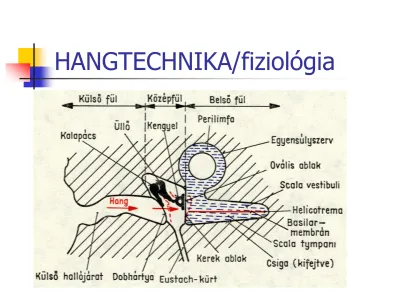

HANGTECHNIKA/fiziológia

Békésy György Frekvencia Hz 20Hz-20kHz

(3)

(4)

(5)

HANGTECHNIKA/alapfogalmak

 Amplitudó, frekvencia, jelalak  Felharmonikusok

 Terjedési közegek, sebesség  Decibel fogalma

(6)

HANGTECHNIKA/alapfogalmak

 Hangelfedés  Elnyelés, visszaverődés  Atmoszféra(hangfelvételkor)  Irányhallás  Zörejek

(7)

HANGTECHNIKA/alapfogalmak

 Zaj, jel/zaj viszony dB  Torzítás, k2, k3 %

 Dinamika 80-40 fon,dB  Visszhang, t>30ms

 Utánzengés, 1/1000 hnyomás

(8)

(9)

(10)

HANGTECHNIKA/átviteli lánc

 Mikrofon  Előerősítő  Végerősítő  Hangsugárzó, fejhallgató  Szabványok, DIN45 500 40Hz-16kHz+0-3dB

(11)

HANGTECHNIKA/mikrofonok

 Dinamikus(moving coil)  Imp.200-800ohm

 Érz.0,1-0,2mV/mikrobar  Karakterisztika gömb,

vese, kardioid, nyolcas

 Közepes ár, jó min.  Szalagmikrofon is

(12)

HANGTECHNIKA/mikrofonok

 Elektromágneses(moving magnet)  Szénmikrofon

(13)

HANGTECHNIKA/mikrofonok

 Elektrosztatikus(kondenzátor)  Imp. nagy 10-100Mohm

 Kis kimenő fesz.0,05-1mV  Erősítő, tápfesz. Kell

 Drága, nagyon jó  60dB jel/zaj

(14)

HANGTECHNIKA/mikrofonok

 Asztali  Kézi  Csipesz  Puska  Test  Vezetékes-URH  Állvány, rúd, felfüggesztés

(15)

HANGTECHNIKA/mikrofonok

 Karakterisztika  Elhelyezés

(16)

HANGTECHNIKA/erősítők

 Mikrofon erősítők

 Hangszedő, magnófej erősítők  Hangkeverők

 Hangszínszabályozók-aktív,-passzív  Végerősítők

 Jellemzésük:átvitel, impedancia, jel/zaj,

(17)

HANGTECHNIKA/erősítők

(18)

HANGTECHNIKA/hangsugárzó

Impedancia, ohm Teljesítmény, zenei, szinuszos Frekvencia átvitel Dinamikus hangszóró Hatásfok

(19)

HANGTECHNIKA/hangsugárzó

 Hangdoboz, hangfal, tölcsér  Mély, közép, magas sugárzók  Egy- két- és többutas rendszer  Keresztezési frekvencia

 Fejhallgatók

(20)

(21)

HANGTECHNIKA/hangrögzítés

 Mechanikai hangrögzítés  Mágneses hangrögzítés  Optikai hangrögzítés  Analóg  Digitális

(22)

HANGTECHNIKA/hrögzmech

 Lemezjátszó  Hangszedő, tű  Korrektor  Barázdák  Fordulatszám 78, 45, 33, 16

(23)

HANGTECHNIKA/hrögzmech

 Spirálvonal kintről befelé

 V barázda- jobb és bal oldal

 Hangfelvétel, vágás, negatív, préselés  Hajtás szíjas és direkt drive

 Hangszedők-kristály, mm, mc  Tűerő, követési hiba-S kar

(24)

HANGTECHNIKA/hrögzmágn

 Mágneses

(25)

HANGTECHNIKA/hrögzmágn

 Rögzítési elv, szalagsebesség  Törlő, felvevő, lejátszó fej

 Szalag, Compact Cassette(Philips)  Frekvenciaátvitel

 Tárolás, védelem  Előmágnesezés

(26)

(27)

(28)

HANGTECHNIKA/hrögzmágn

 Minőségi jellemzők  Sávszélesség  Jel/zaj viszony  Torzítás  Áthallás

(29)

HANGTECHNIKA/hrögzmágn

 3,81mm szél., 4,75 cm/sec sebesség  Vasoxid  Krómdioxid  Metal  Szalagseb. ingadozás

(30)

HANGTECHNIKA/hrögzmágn

 Szalagpálya  Kombinált fej

(31)

HANGTECHNIKA/hrögzopt

 12 cm, 1,2 mm,  0 - land

(32)

HANGTECHNIKA/hrögzopt

 650 MB, 74 perc

 Belülről kifelé, spirál  Red Book, 1982

 Kódolás, hibajavítási kód-CIRC  Adatsebesség 4MB/sec

(33)

(34)

HANGTECHNIKA/mintavétel

 A/D, D/A

 Shannon tétel, 2 x Fmax

 TV technika miatt 44,1 kHz

 22,05kHz vagy 11,025kHz vagy 48 kHz  Hallható dinamika tart. miatt 16 bit

(35)

HANGTECHNIKA/mintavétel

 Mintavételezési lehetőségek  1 perc mono anyag mérete

(36)

HANGTECHNIKA/mintavétel

 Pl. 3 perc sztereo hanganyag, CD

minőségű digitalizált mérete

44,1 kHz x 16 bit x 2 = 1 411 200 bit

1 411 200/8 x 180 = 31 752 000 Byte = = 30,281 MB

(37)

HANGTECHNIKA/hfelvétel PC

 Digitalizált jel tárolása  Hangkártya mic in

 Hangkártya line in - bármiről  CD-ről grab

(38)

HANGTECHNIKA/hangkártya

 AdLib szabvány, - nincs A/D konv  Csak szintetikus hang előállítása

 FM szintetizátorral hangszer hangok

 SoundBlaster szabvány, - mintavételezés  A/D konv., OPL3 szintetizátor

(39)

HANGTECHNIKA/hangkártya

 Roland MT-32 szabvány

 Saját ROM tárolja a hangszerek

hullámformáinak mintáit+zajok, zörejek

 PCI buszra csatlakozó v. alaplapba épített  SB kompatibilis

(40)

HANGTECHNIKA/MIDI

 Musical Instrument Digital Interface szabvány  Hangszer csatolási protokoll, leírja a PC és az

elektronikus hangszerek közötti adatcserét

 MIDI interface-n keresztül kommunikálnak  MIDI állományok, utasításokat tartalmaznak

a szintetizátor működtetéséhez

(41)

HANGTECHNIKA/tömörítés

 Pszichoakusztikus jelenség-hangelfedés  MPEG – redundancián alapul

 Kódolás wav - mpeg audio

 Dekódolás mpeg audio - wav

 Nem azonos a visszaállított hang, de 12x

tömörítésig nem tudjuk megkülönböztetni

 Sávok (32) fedett részt elhagyjuk, DCT

(42)

(43)

HANGTECHNIKA/moduláció

(44)

HANGTECHNIKA/moduláció

(45)

HANGTECHNIKA/rádiósugárzás

 AM- középhullámú sáv 530-1600 kHz  FM- URH sáv, jó minőség, sztereo

 OIRT szabvány 63-74 MHz

 CCIR szabvány 87,5-108 MHz  Egyenes irány, rálátás

(46)

HANGTECHNIKA/csatlakozók

(47)

HANGTECHNIKA/csatlakozók

(48)

HANGTECHNIKA/csatlakozók

St nagy jack

(49)

HANGTECHNIKA/csatlakozók

 Szimmetrikus és aszimmetrikus kötés  Canon csatlakozó

(50)

HANGTECH/térhatások

 Monó – egy csatornás felvétel, ill. lejátszás  Sztereó – két csatorna, jobb és bal oldalról

különböző jeleket hallok. Intenzitásban különbözőek, és a reflexiók miatt

útkülönbség és interferencia is lehet.

 Kvadrofónia – négycsatornás rendszer,

mellyel már igazi térhatást valósíthatunk meg. Elsősorban a mozikban terjedt el.

(51)

HANGTECH/térhatások

 Dolby Laboratories (San Francisco) –

többféle térhatású rendszer született. Moziban és otthoni alkalmazásokra.

 Surround = (környezet)

1.Dolby Surround

2.DS Pro Logic (és II.) 3.Dolby Digital (AC-3)

(52)

HANGTECH/térhatások

1.DOLBY SURROUND

A sztereó csatornákra ültetik rá a surround jelet. Egy speciális áramkörrel leválasztják lejátszáskor. Van tehát egy bal, jobb és

surround csatornánk. A középső „center” jelet virtuálisan hozzák létre. A surround csatornák nem teljes átvitelűek.(100 Hz - 7 kHz). A csatornák szeparációja nem jó!

(53)

HANGTECH/térhatások

2. DS PRO LOGIC

A Dolby Surround továbbfejlesztése. A

dekóder a két jelből 4 csatornát csomagol ki. Jobb, bal, center, surround. A

csatornák közti szeparáció jobb. A

csatornák hangereje külön állítható. A két hátsó jel azonban egyforma és

(54)

HANGTECH/térhatások

3.DOLBY DIGITAL (1992 a mozikban)

6 db teljesen elkülönített független csatorna, tehát a hátsók is különböznek. Bal, jobb, bal hátsó, jobb hátsó, center. Teljes

frekvenciasávban átvitel van. Ez 5 csatorna. Basszus, vagy Low Frequency Effect a

hatodik, kiegészítő csatorna, 20 Hz – 120 Hz átvitelű, ezért csak .1 – el jelölik. Tehát: 5.1

(55)

HANGTECH/térhatások

DS PRO LOGIC II.

Olyan térhatású, mátrix technológia, mely kompatibilis az előző változatokkal. DE teljes sávszélességű 5 csatorna + sub. (5.1), továbbá 2 csatornás forrásra is

alkalmazható (TV, rádió, CD,….) Vagyis a sztereo hanganyagot képes természetes, mindent körülölelő térhatású hanggá

(56)

HANGTECH/térhatások

Olyan pszichoakusztikus paraméterekkel dolgozik, ami a legújabb technikai és

embertani kutatások eredményeit ötvözi. Különböző algoritmusokat és equalizált hangsávokat használnak, ami a fülön

keresztül az agyban azt az érzetet kelti, mintha a hang a valós tér egy adott

pontjáról érkezne, a megkívánt mélységek és távolságok érzetével.

(57)

HANGTECH/térhatások

AC - 3

A Dolby Digital rendszert a film- és

színháztechnikára dolgozták ki 1992-ben. Röviden a DD házimozi változatát nevezzük

AC-3 – nak, de igazából az AC-3 egy eljárásnak a neve. A két fogalom kissé

egybemosódik. Házimozi berendezéseknél a DD és az AC-3 ugyanazt jelenti ma már.

(58)

HANGTECH/térhatások

Az AC – 3 tulajdonképpen az adattömörítési eljárás neve. (audio coding number 3)

A DD AC–3 érzékelésen alapuló kódolási, zajcsökkentési, és tömörítési eljárás.

Minden csatornán a hangokat keskeny

frekvenciasávokra tagolja. Ha a sávban van jel, akkor az elnyomja a zajt, ha nincs

(59)

HANGTECHNIKA/térhatások

A tömörítés igen erős.

1 tömörítetlen csatorna kb. 700 kbit/sec, tömörített kb.75 kbit/sec

A DD AC-3-nál 5.1 csatornát használva 384 kbit/sec az adatsebesség. Kisebb mint a CD-DA, vagyis audió CD-nél!

(60)

HANGTECHNIKA/térhatások

Egy ún. „felosztott bitállományos”

elrendezést, illetve az emberi hallás

zajelfedési mechanizmusának modelljét alkalmazza. A szűk frekvenciasávokra történő felosztás mindig eltérő, a jelhez igazodik. Az eredmény egy zaj nélküli hangkép, mely azonban a hihetetlenül közel áll az eredeti hangképhez.

(61)

HANGTECHNIKA/térhatások

A DD (AC-3) eljárással a DVD lemezen az 5.1 csatornát 1 sávra, a jobbra

csomagolja össze, a bal sáv monó

változatot tartalmaz. Kicsomagolás után a hangot hallgathatom 1, 2,… stb

csatornán, egészen a teljes hűséget biztosító, már tárgyalt 5.1-ig

(62)

HANGTECHNIKA/térhatások

(63)

(64)

HANGTECHNIKA/térhatások

DTS – Digital Theater System

Az AC-3-hoz hasonlatos szabvány, de nagyobb bitrátával dolgozik. A DTS-nél 1536 kbit/sec az adatsebesség, és 8

csatornát képes kezelni.

(65)

HANGTECHNIKA/térhatások

 THX (Tomlinson Holman’s eXperiment)

A Dolby Surround továbbfejlesztéseként

1977-ben használták először a Star Wars-ban. Szigorú minőségi előírásokat szabtak meg a hangrendszer minden komponensére vonatkozóan, még a termet illetően is.

(66)

HANGTECHNIKA/térhatások

 Home THX

 A filmek hangját a nagy előadótermű mozik

akusztikájához készítik. Ezek otthon

természetellenesen, harsogóan szólnának, tehát át kell alakítani, több lépésben.

1.re-ekvalizáció 2.de-korreláció

3.összehangolás Röviden „otthoni” környezetbe helyezik a hangot!

(67)

HANGTECHNIKA/térhatások

THX berendezésnél tehát a lakásnak

megfelelően beállíthatók a paraméterek, a jó akusztikai hatás érdekében. (a dekóder programozható)

Természetesen a nem THX berendezés is lehet akusztikusan programozható, de a THX-el biztosan beállíthatóak a
