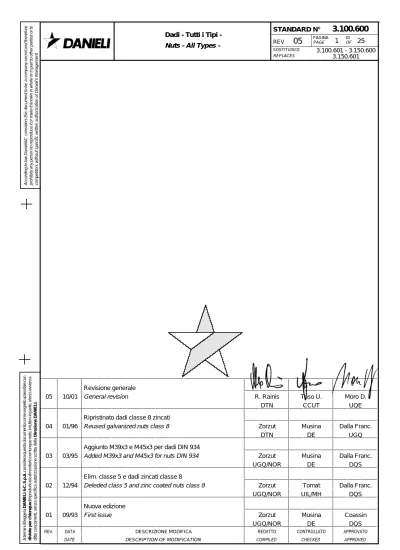

Nuts - All Types

(1)

Revisione generale

05 10/01 General revision R. Rainis Toso U. Moro D.

DTN CCUT UQE

Ripristinato dadi classe 8 zincati

04 01/96 Reused galvanized nuts class 8 Zorzut Musina Dalla Franc.

DTN DE UGQ

Aggiunto M39x3 e M45x3 per dadi DIN 934

03 03/95 Added M39x3 and M45x3 for nuts DIN 934 Zorzut Musina Dalla Franc.

UGQ/NOR DE DQS

Elim. classe 5 e dadi zincati classe 8

02 12/94 Deleded class 5 and zinc coated nuts class 8 Zorzut Tomat Dalla Franc.

UGQ/NOR UIL/MH DQS

Nuova edizione

01 09/93 First issue Zorzut Musina Coassin

UGQ/NOR DE DQS

REV. DATA DESCRIZIONE MODIFICA REDATTO CONTROLLATO APPROVATO

DATE DESCRIPTION OF MODIFICATION COMPILED CHECKED APPROVED

STANDARD N°

REV.

05

PAGINAPAGE DI OF SOSTITUISCE REPLACES 3.100.601 - 3.150.600 3.150.601

Dadi Tutti i Tipi

Nuts All Types

-According to law Danieli&C. considers this document to be a company secret and therefore prohibits any person to reproduce it or make it known in whole or in part to other parties or to competitors without specific written authorization of Danieli's Management

A termini di legge la

DANIELI & C. S.p.A.

considera questo documento come segreto aziendale con

divieto per chiunque

di riprodurlo e/o di renderlo comunque noto, in tutto o in parte, a terzi, ovvero a

ditte concorrenti, senza specifica autorizzazione scritta della

Direzione DANIELI.

1

25

(2)

STANDARD N°

REV.

05

Dadi Tutti i Tipi

-Nuts - All Types -

2

25

3.100.600

INDICE DEI CONTENUTI

1 - SCOPO ...Pag. 3 2 - ABBREVIAZIONI ...Pag. 3 3 - APPLICABILITA' ...Pag. 3 4 - DEFINIZIONI ...Pag. 3 5 - RIFERIMENTI ...Pag. 3 6 - RESPONSABILITA' ...Pag. 5 7 - NORMA ...Pag. 6

7.1 - INDICAZIONI GENERALI ...Pag. 6 7.2 - NOTE ...Pag. 6 ALLEGATI

01-Dadi Esagonali EN 24032 - EN 28673

Tipo 1 (STD) ...Pag. 7 A01.1-.. Destri ...Pag. 7 A01.2-.. Sinistri ...Pag. 8 A01.3-.. Destri - Resilienza -40°C ...Pag. 9 02-Dadi Esagonali EN 24033 - EN 28674

Tipo 2 (Alti)...Pag. 10 03-Dadi Esagonali EN 24035 - EN 28675 (Bassi) ...Pag. 11 04-Dadi Esagonali Autofrenanti

A04.1-.. inserto non metallico EN ISO 7040

Tipo 1 (STD) - (DIN 6924 - UNI 7473) ...Pag. 12 A04.2-.. inserto metallico EN ISO 7042

Tipo 2 (Alti) - (DIN 6925) ...Pag. 13 05-Dadi Esagonali Autobloccanti DIN 7967 ...Pag. 14 06-Dadi Esagonali ad intagli (per copiglie)

A06.1-.. Normali (STD) DIN 935-1 - (UNI 5593) ...Pag. 15 A06.2-.. Bassi DIN 979 - (UNI 5594) ...Pag. 16

50-ASME "Metrici" - Dadi ...Pag. 17

51-Dadi Esagonali ASME B18.2.4.1M Tipo 1 (STD) (EN 24032 - EN 28673) ...Pag. 17 A51.1-.. con certificazione (EN 10204 - 3.1B) ...Pag. 17 A51.2-.. senza certificazione (EN 10204 - 2.2) ...Pag. 18 A51.3-.. Destri - Resilienza -73°C

senza certificazione (EN 10204 - 2.2) ...Pag. 19

60-ASME "Inch" - Dadi ...Pag. 20

61-Dadi Esagonali ASME B18.2.2 ...Pag. 20 A61.1-.. Esagonali STD (EN 10204 - 2.2) ...Pag. 20 A61.2-.. Esagonali STD Bassi (EN 10204 - 2.2) ...Pag. 21 A61.3-.. Esagonali Pesanti (EN 10204 - 2.2) ...Pag. 22 A61.4-.. Esagonali Pesanti Bassi (EN 10204 - 2.2) ....Pag. 23

80-Applicazioni particolari - Dadi ...Pag. 24

A81-Filetti riportati (HeliCoil) DIN 8140-1 ...Pag. 24

CONTENTS 1 - PURPOSE ...Page 3 2 - ABBREVIATIONS ...Page 3 3 - APPLICATION ...Page 3 4 - DEFINITIONS ...Page 3 5 - REFERENCES ...Page 3 6 - RESPONSIBILITY ...Page 5 7 - STANDARD ...Page 6 7.1 - GENERAL INDICATIONS ...Page 6 7.2 - NOTES ...Page 6

ANNEXES

01-Hexagon nuts EN 24032 - EN 28673

Style 1 (STD) ...Page 7 A01.1-.. Right ...Page 7 A01.2-.. Left ...Page 8 A01.3-.. Right - Impact test -40°C ...Page 9 02-Hexagon Nuts EN 24033 - EN 28674

Style 2 (Thick) ...Page 10 03-Hexagon Nuts EN 24035 - EN 28675 (Thin) ...Page 11 04-Prevaling Torque Type Hexagon Nuts

A04.1-.. non-metallic insert EN ISO 7040

Style 1 (STD) - (DIN 6924 - UNI 7473) ...Page 12 A04.2-.. metallic insert EN ISO 7042

Style 2 (Thick) - (DIN 6925) ...Page 13 05-Self Locking Counter Nuts DIN 7967 ...Page 14 06-Hexagon slotted and castle Nuts (for split pin)

A06.1-.. Normal (STD) DIN 935-1 - (UNI 5593)...Page 15 A06.2-.. Thin DIN 979 - (UNI 5594)...Page 16

50-ASME "Metrics" - Nuts ...Page 17

51-Hexagon nuts ASME B18.2.4.1M Style 1 (STD)

(EN 24032 - EN 28673) ...Page 17 A51.1-.. with certificates (EN 10204 - 3.1B) ...Page 17 A51.2-.. without certificates (EN 10204 - 2.2) ...Page 18 A51.3-.. Right - Impact test -73°C

without certificates (EN 10204 - 2.2) ...Page 19

60-ASME "Inch" - Nuts ...Page 20

61-Hexagon nuts ASME B18.2.2 ...Page 20 A61.1-.. Hexagons STD (EN 10204 - 2.2)...Page 20 A61.2-.. Hexagons STD Jams (EN 10204 - 2.2)...Page 21 A61.3-.. Heavy Hexagons (EN 10204 - 2.2) ...Page 22 A61.4-.. Heavy Hexagon Jams (EN 10204 - 2.2) ...Page 23

80-Specific applications - Nuts ...Page 24

(3)

STANDARD N°

REV.

05

Dadi Tutti i Tipi

-Nuts - All Types -

3

25

3.100.600

1 - SCOPO

La presente Norma ha lo scopo di stabilire i dadi (tutti i

tipi) da utilizzare nella progettazione e fabbricazione

di macchinari DANIELI.

2 - ABBREVIAZIONI

Vengono utilizzate solo ed esclusivamente

abbrevia-zioni codificate dalla Normativa di riferimento e

appli-cabili a livello internazionale.

3 - APPLICABILITA'

La presente Norma si applica ai Disegni e distinte di

materiali emessi dalla DANIELI. E' applicabile sia al

montaggio in sede che a quello in cantiere e può

esse-re utilizzata anche per montaggi privi di disegno e/o

distinte facendo riferimento esclusivamente ai codici

DANIELI citati nella presente Norma.

4 - DEFINIZIONI

La terminologia utilizzata nella presente Norma e le

relative definizioni sono riportate nei documenti

elen-cati nel capitolo 5 "RIFERIMENTI".

5 - RIFERIMENTI

Le Norme citate nel presente paragrafo si intendono

sempre applicabili nello stato di revisione corrente.

NORME DANIELI

2.8.020 - Prescrzioni per la subfornitura di bulloneria e simili. N

ORMATIVA INTERNAZIONALE:

EUROPEA (EN, DIN, UNI)

INTERNAZIONALE (ISO)

AMERICANA (ASME, ASTM)

ASME B 1.1 : Unified Inch Screw Threads (UN and UNR Thread Form).

ASME B 1.13M : Metric Screw Threads - M Profile. ASME B 16.5 : Pipe Flanges and Flanged Fittings. ASME B 18.2.2 : Square and Hex Nuts (Inch Series). ASME B 18.2.4.1M : Metric hex nuts, style 1.

ASTM A 194/A 194M-96 : Standard Specification for Carbon and Alloy Steel Nuts for Bolts for High-Pressure and High-Temperature Service.

ASTM A 320/A 320M-94a : Standard Specification for Alloy Steel Bolting Materials for Low-Temperature Service. ASTM A 563-94 : Standard Specification for Carbon and

Alloy Steel Nuts.

ASTM A 563M-93 : Standard Specification for Carbon and Alloy Steel Nuts (Metric).

DIN 13-1/-2/-3/-4/-5/-6/-7/-8/-9/-10/-11/-12/-12 Suppl./-13/- 14/-15/-19/-20/-21/-22/-23/-24/-25/-26/-27/-28/-50/-51/-52 : ISO metric screw threads; ...

DIN 439-2 - (DIN 439) : SOSTITUITA DA EN 24035 & EN 28675. Hexagon thin nuts.

DIN 934 : SOSTITUITA DA EN 24032 & EN 28673. Hexagon nuts; metric thread, finish m and mg.

DIN 935-1 : Hexagon slotted and castle nuts - Part 1: Metric coarse and fine pitch thread, product grades A and B. DIN 936 : SOSTITUITA DA EN 24035 & EN 28675. M8 to

M52 and M8x1 to M52x3 hexagon thin nuts; products grades A and B.

1 - PURPOSE

This STD defines the nuts (all types) they shall

al-ways be applied in the design and manufacture of

DANIELI machinery.

2 - ABBREVIATIONS

These are used only when codified by reference

Norms and internationally applicable.

3 - APPLICATION

This STD applies to drawings and lists issued by

Da-nieli. The STD applies to both the installation in the

workshop and at the building site. The STD can also

be used for erection works without drawing and/or

list; in this case if refers only to the Danieli codes

men-tioned in this STD.

4 - DEFINITIONS

The terminology used in this STD and the relevant

definitions are the ones applied to the documents

mentioned in Chapter 5 - REFERENCES.

5 - REFERENCES

The STDs mentioned in this paragraph always apply

to the updated revision.

DANIELI STANDARDS

2.8.020 - Prescriptions for the subsupply of fittings and similar.

INTERNATIONAL STDs:

EUROPEAN (EN, DIN, UNI)

INTERNAZIONAL (ISO)

AMERICAN (ASME, ASTM)

ASME B 1.1 : Unified Inch Screw Threads (UN and UNR Thread Form).

ASME B 1.13M : Metric Screw Threads - M Profile. ASME B 16.5 : Pipe Flanges and Flanged Fittings. ASME B 18.2.2 : Square and Hex Nuts (Inch Series). ASME B 18.2.4.1M : Metric hex nuts, style 1.

ASTM A 194/A 194M-96 : Standard Specification for Carbon and Alloy Steel Nuts for Bolts for High-Pressure and High-Temperature Service.

ASTM A 320/A 320M-94a : Standard Specification for Alloy Steel Bolting Materials for Low-Temperature Service. ASTM A 563-94 : Standard Specification for Carbon and

Alloy Steel Nuts.

ASTM A 563M-93 : Standard Specification for Carbon and Alloy Steel Nuts (Metric).

DIN 13-1/-2/-3/-4/-5/-6/-7/-8/-9/-10/-11/-12/-12 Suppl./-13/- 14/-15/-19/-20/-21/-22/-23/-24/-25/-26/-27/-28/-50/-51/-52 : ISO metric screw threads; ...

DIN 439-2 - (DIN 439) : REPLACED BY EN 24035 & EN 28675. Hexagon thin nuts.

DIN 934 : SOSTITUITA DA EN 24032 & EN 28673. Hexagon nuts; metric thread, finish m and mg. DIN 935-1 : Hexagon slotted and castle nuts - Part 1: Metric

coarse and fine pitch thread, product grades A and B. DIN 936 : REPLACED BY EN 24035 & EN 28675. M8 to M52 and M8x1 to M52x3 hexagon thin nuts; products grades A and B.

(4)

STANDARD N°

REV.

05

Dadi Tutti i Tipi

-Nuts - All Types -

4

25

3.100.600

DIN 979 : Hexagon thin slotted nuts and castle nuts with metric coarse and fine pitch thread - Product grades A and B.

DIN 6924 : Prevailing torque type hexagon nuts with nonmetallic insert.

DIN 6925 : Prevailing torque type all-metall hexagon nuts. DIN 7967 : Self Loching Counter Nuts.

DIN 8140-1 : Wire thread inserts for ISO metric screw threads. Part 1: Dimensions and technical delivery conditions.

DIN 17222 : Cold Rolled Steel Strips for Springs; Technical Conditions of Delivery.

EN ISO 898-2 : SOSTITUIRA' EN 20898-2. Caratteristiche meccaniche degli elementi di collegamento in acciaio al carbonio e acciaio legato - Parte 2: Dadi con carichi di prova determinati. Filettatura a passo grosso.

EN ISO 898-6 : Caratteristiche meccaniche degli elementi di collegamento in acciaio al carbonio e acciaio legato - Part 6: Dadi con carichi di prova determinati. Filettatura a passo fine. EN ISO 1234 : Copiglie.

EN ISO 3506-2 : Caratteristiche meccaniche degli elementi di collegamento di acciaio inossidabile resistente alla corrosione - Parte 2: Dadi.

EN ISO 7040 : Dadi esagonali autofrenanti (con inserto non metallico), tipo 1 - Classi di resistenza 5, 8 e 10. EN ISO 7042 : Dadi esagonali autofrenanti interamente

metallici, tipo 2 - Classi di resistenza 5, 8, 10 e 12. EN 10083-1+A1 : Acciai da bonifica - Condizioni tecniche di

fornitura degli acciai speciali.

EN 10204 : Prodotti metallici - Tipi di documenti di controllo. EN 10269 : Steels and nickel alloys for fasteners with

specified elevated and/or temperature properties. EN 12164 : Rame e leghe di rame. Barre per torneria. EN 20898-2 (ISO 898-2) : VERRA' SOSTITUITA DA EN ISO

898-2. Caratteristiche meccaniche degli elementi di col-legamento - Part 2: Dadi con carichi di prova determinati. Filettatura a passo grosso.

EN 24032 : Dadi esagonali, tipo 1 - Categorie A e B (ISO 4032).

EN 24033 : Dadi esagonali, tipo 2 - Categorie A e B (ISO 4033).

EN 24035 : Dadi esagonali bassi (con smussi) - Categorie A e B (ISO 4035).

EN 28673 : Dadi esagonali, tipo 1, con filettatura metrica a passo fine - Categorie A e B (ISO 8673).

EN 28674 : Dadi esagonali, tipo 2, con filettatura metrica a passo fine - Categorie A e B (ISO 8674).

EN 28675 : Dadi esagonali bassi con filettatura metrica a passo fine - Categorie A e B (ISO 8675).

ISO 228-1 : Pipe threads where pressure-tight joints are not made on the threads - Part 1: Dimensions, tolerances and designation.

ISO 261 : ISO general purpose metric screw threads -General plan.

ISO 263 : ISO inch screw threads - General plan and selection for screws, bolts and nuts - Diameter range 0.06 to 6 in.

ISO 426-2 : ANNULLATA Wrought copper-zinc alloys - Che-mical composition and forms of wrought products - Part 2: Leaded copper-zinc alloys.

ISO 898-2 (EN 20898-2 - EN ISO 898-2) : Mechanical properties of fasteners - Part 2: Nuts with specified proof load values - Coarse thread.

DIN 979 : Hexagon thin slotted nuts and castle nuts with metric coarse and fine pitch thread - Product grades A and B.

DIN 6924 : Prevailing torque type hexagon nuts with nonmetallic insert.

DIN 6925 : Prevailing torque type all-metall hexagon nuts. DIN 7967 : Self Loching Counter Nuts.

DIN 8140-1 : Wire thread inserts for ISO metric screw threads. Part 1: Dimensions and technical delivery conditions.

DIN 17222 : Cold Rolled Steel Strips for Springs; Technical Conditions of Delivery.

EN ISO 898-2 : WILL REPLACE EN 20898-2. Mechanical properties of fasteners made of carbon steel and alloy steel Part 2: Nuts with specified proof load values -Coarse thread.

EN ISO 898-6 : Mechanical properties of fasteners made of carbon steel and alloy steel - Part 6: Nuts with specified proof load values - Fine pitch thread.

EN ISO 1234 : Split pins.

EN ISO 3506-2 : Mechanical properties of corrosion-resistant stainless-steel fasteners - Part 2: Nuts. EN ISO 7040 : Prevailing torque type hexagon nuts (with

non-metallic insert), style 1 - Property classes 5, 8 and 10. EN ISO 7042 : Prevailing torque type all-metal hexagon

nuts, style 2 - Property classes 5, 8, 10 and 12. EN 100831+A1 : Quenched and tempered steels

-Technical delivery conditions for special steels. EN 10204 : Metallic products - Types of inspection documents. EN 10269 : Steels and nickel alloys for fasteners with

specified elevated and/or temperature properties. EN 12164 : Copper and copper alloys. Rod for free

machi-ning purposes.

EN 20898-2 (ISO 898-2) : WILL BY REPLACED EN ISO 898-2. Mechanical properties of fasteners - Part 2: Nuts with specified proof load values - Coarse thread. EN 24032 : Dadi esagonali, tipo 1 - Categorie A e B (ISO

4032).

EN 24033 : Hexagon nuts, style 2 - Product grades A and B (ISO 4033).

EN 24035 : Hexagon thin nuts (chamfered) - Product grades A and B (ISO 4035).

EN 28673 : Hexagon nuts with metric fine pitch thread -Product grades A and B (ISO 8673).

EN 28674 : Hexagon nuts with metric fine pitch thread -Product grades A and B (ISO 8674).

EN 28675 : Hexagon thin nuts with metric fine pitch thread -Product grades A and B (ISO 8675).

ISO 228-1 : Pipe threads where pressure-tight joints are not made on the threads - Part 1: Dimensions, tolerances and designation.

ISO 261 : ISO general purpose metric screw threads -General plan.

ISO 263 : ISO inch screw threads - General plan and selection for screws, bolts and nuts - Diameter range 0.06 to 6 in.

ISO 426-2 : DELEDED Wrought copper-zinc alloys - Che-mical composition and forms of wrought products - Part 2: Leaded copper-zinc alloys.

ISO 898-2 (EN 20898-2 - EN ISO 898-2) : Mechanical properties of fasteners - Part 2: Nuts with specified proof load values - Coarse thread.

(5)

STANDARD N°

REV.

05

Dadi Tutti i Tipi

-Nuts - All Types -

5

25

3.100.600

ISO 898-6 (EN ISO 898-6) : Caratteristiche meccaniche degli elementi di collegamento in acciaio al carbonio e acciaio legato - Part 6: Dadi con carichi di prova determi-nati. Filettatura a passo fine.

ISO 9651 : ISO general purpose metric screw threads -Tolerances - Part 1: Principles and basic data. ISO 9652 : ISO general purpose metric screw threads

-Tolerances - Part 2: Limits of sizes for general purpose bolt and nut threads - Medium quality.

ISO 9653 : ISO general purpose metric screw threads -Tolerances - Part 3: Deviations for constructional threads.

ISO 2320 : Prevaling torque type steel hexagon nuts -Mechanical and performance properties.

ISO 3506-2 : Mechanical properties of corrosion-resistant stainless-steel fasteners - Part 2: Nuts.

ISO 4032 : Hexagon nuts, style 1 - Product grades A and B. ISO 4033 : Hexagon nuts, style 2 - Product grades A and B. ISO 4035 : Hexagon thin nuts (chamfered) - Product grades

A and B.

ISO 4042 : Threaded components - Electroplated coatings. ISO 4759-1 : Tolerances for fasteners - Part 1: Bolts, screws and nuts with thread diameters between 1,6 (inclusive) and 150 mm (inclusive) and product grades A, B and C. ISO 5864 : ISO inch screw threads - Allowances and

tolerances.

ISO 7040 : Prevailing torque type hexagon nuts (with non-metallic insert), style 1 - Property classes 5,8 and 10. ISO 7042 : Prevailing torque type all-metal hexagon nuts,

style 2 - Property classes 5, 8, 10 and 12.

ISO 8673 : Hexagon nuts, style 1, with metric fine pitch thread - Product grades A and B.

ISO 8674 : Hexagon nuts, style 2, with metric fine pitch thread - Product grades A and B.

ISO 8675 : Hexagon thin nuts with metric fine pitch thread -Product grades A and B.

ISO 8839 : Mechanical properties of fasteners - Bolts, screws, studs and nuts made of non-ferrous metals. ISO 8992 : Fasteners - General requirements for bolts,

screws, studs and nuts.

ISO 9717 : Phosphate conversion coatings for metals -Method of specifying requirements.

UNI 3740-6 : Bulloneria di acciaio. Prescrizioni tecniche. Rivestimenti protettivi.

UNI 5587 : SOSTITUITA DA EN 24033 & EN 28674. Dadi esagonali alti. Filettatura metrica ISO a passo grosso e a passo fine. Categoria A.

UNI 5588 : SOSTITUITA DA EN 24032 & EN 28673. Dadi esagonali normali. Filettatura metrica ISO a passo grosso e a passo fine. Categoria A.

UNI 5589 : SOSTITUITA DA EN 24035 & EN 28675. Dadi esagonali bassi. Filettatura metrica ISO a passo grosso e a passo fine. Categoria A.

UNI 5593 : Dadi esagonali normali ad intagli. Filettatura metrica ISO a passo grosso e fine. Categoria A. UNI 5594 : Dadi esagonali bassi ad intagli. Filettatura

metrica ISO a passo grosso e fine. Categoria A. UNI 7473 : Dadi esagonali normali autofrenanti con anello di

poliammide. Filettatura metrica ISO a passo grosso e a passo fine. Categoria A.

6 - RESPONSABILITA'

NON APPLICABILE

ISO 898-6 (EN ISO 898-6) : Mechanical properties of fasteners made of carbon steel and alloy steel - Part 6: Nuts with specified proof load values - Fine pitch thread. ISO 9651 : ISO general purpose metric screw threads

-Tolerances - Part 1: Principles and basic data. ISO 9652 : ISO general purpose metric screw threads

-Tolerances - Part 2: Limits of sizes for general purpose bolt and nut threads - Medium quality.

ISO 9653 : ISO general purpose metric screw threads -Tolerances - Part 3: Deviations for constructional threads.

ISO 2320 : Prevaling torque type steel hexagon nuts -Mechanical and performance properties.

ISO 3506-2 : Mechanical properties of corrosion-resistant stainless-steel fasteners - Part 2: Nuts.

ISO 4032 : Hexagon nuts, style 1 - Product grades A and B. ISO 4033 : Hexagon nuts, style 2 - Product grades A and B. ISO 4035 : Hexagon thin nuts (chamfered) - Product grades

A and B.

ISO 4042 : Threaded components - Electroplated coatings. ISO 4759-1 : Tolerances for fasteners - Part 1: Bolts, screws and nuts with thread diameters between 1,6 (inclusive) and 150 mm (inclusive) and product grades A, B and C. ISO 5864 : ISO inch screw threads - Allowances and

tolerances.

ISO 7040 : Prevailing torque type hexagon nuts (with non-metallic insert), style 1 - Property classes 5,8 and 10. ISO 7042 : Prevailing torque type all-metal hexagon nuts,

style 2 - Property classes 5, 8, 10 and 12.

ISO 8673 : Hexagon nuts, style 1, with metric fine pitch thread - Product grades A and B.

ISO 8674 : Hexagon nuts, style 2, with metric fine pitch thread - Product grades A and B.

ISO 8675 : Hexagon thin nuts with metric fine pitch thread -Product grades A and B.

ISO 8839 : Mechanical properties of fasteners - Bolts, screws, studs and nuts made of non-ferrous metals. ISO 8992 : Fasteners - General requirements for bolts,

screws, studs and nuts.

ISO 9717 : Phosphate conversion coatings for metals -Method of specifying requirements.

UNI 3740-6 : Steel fasteners. Technical specifications. Protective coatings.

UNI 5587 : REPLACED BY EN 24033 & EN 28674. Thick hexagon nuts. ISO metric coarse and fine thread. Finish A.

UNI 5588 : REPLACED BY EN 24032 & EN 28673. Hexagon nuts. ISO metric coarse and fine thread. Finish A.

UNI 5589 : REPLACED BY EN 24035 & EN 28675. Lock hexagon nuts. ISO metric coarse and fine thread. Finish A.

UNI 5593 : Slotted and castle hexagon nuts - ISO metric coarse and fine thread - Product grade A.

UNI 5594 : Slotted and castle low hexagon nuts - ISO metric coarse and fine thread - Product grade A.

UNI 7473 : Prevailing torque-type hexagon nuts with polyamide ring. ISO metric coarse and fine thread. Product grade A.

6 - RESPONSIBILITY

(6)

STANDARD N°

REV.

05

Dadi Tutti i Tipi

-Nuts - All Types -

6

25

3.100.600

7 - NORMA

Negli allegati seguenti, divisi per tipologia e dimensioni,

sono elencati i materiali oggetto della presente Norma.

7.1 - INDICAZIONI GENERALI.

Nella presente Norma vengono trattate le Viti

normal-mente utilizzati nella progettazione e fabbricazione di

macchinari DANIELI.

Per gli approvvigionamenti utilizzare, per le parti

applicabili, la Norma 2.8.020.

7.2 - NOTE.

(1): Masse bulloneria:

moltiplicare

per

-Acciaio al carbonio (7,85 kg/dm3)

= 1,00

-Acciaio inox (8,00 kg/dm3)

= 1,02

-Ottone (8,65 kg/dm3)

= 1,10

(2): Dadi zincati solo per esecuzione di impiantistica.

(3): In accodo EN ISO 3506-2; X5CrNi18-10 o AISI 304 o

equivalenti.

(4): EN12164 - CuZn39Pb2-R410

(Ex-ISO 426-2 - CuZn39Pb3)

o

equivalenti.

(5): Con dimensioni testa esagonale in accordo standard

Fabbricante.

(6): Come Nota (5).

(7): Come Nota (5).

(8): Come Nota (5).

(9): Come Nota (5).

(10): Come Nota (5).

(11): Non previsti nelle Norme EN 24033 o EN 28674.

(12): Non previsti nelle Norme EN ISO 7042.

(13): Non previsti su DIN 979, previsti su UNI 5594.

(14): Non previsti ne su DIN 979 ne su UNI 5594.

(15): Le dimensioni dei dadi in pollici secondo ASME B 1.1

so-no date solo a titolo di corrispondenza indicativa con

quelle metriche.

(16): Non previste nella Norma ASME B18.2.4.1M.

(17): Non previste nella Norma EN 28673.

(18): Non previsti nella Norma DIN 8140-1.

7 - STANDARD

The following annexes list the materials treated in this

STD, divided according to type and dimensions.

7.1 - GENERAL INDICATIONS.

This Standard deals with the screws which are

normally used in the design and manufacture of the

DANIELI equipment.

For procurements refer to the Standard 2.8.020, in

its applicable parts.

7.2 - NOTES.

(1): Bolting masses:

multiply

by

-Carbon steel (7,85 kg/dm3)

= 1,00

-Stainless steel (8,00 kg/dm3)

= 1,02

-Brass (8,65 kg/dm3)

= 1,10

(2): Use galvanized nuts only for systems.

(3): Accor. to EN ISO 3506-2; X5CrNi18-10 o AISI 304 or

equivalents.

(4): EN12164 - CuZn39Pb2-R410

(Ex-ISO 426-2 - CuZn39Pb3)

or equivalents.

(5): The head hexagon dimensions in accordance to the

Manufacturer standard.

(6): As Note (5).

(7): As Note (5).

(8): As Note (5).

(9): As Note (5).

(10): As Note (5).

(11): Not foreseen by STDs EN 24033 or EN 28674.

(12): Not foreseen by STDs EN ISO 7042.

(13): Not included in the DIN 979 STD. Included in the

UNI 5594 STD.

(14): Not included in the DIN 979 nor in the UNI 5594 STD.

(15): Nut inch dimensions' according to ASME B 1.1 are

given for indicative relation to metric one's only.

(16): Not foreseen by ASME B18.2.4.1M.

(17): Not foreseen by EN 28673.

(18): Not foreesen by STD DIN 8140-1.

(7)

STANDARD N°

REV.

05

ALL. 01

-P.01 di 03

-

Dadi Esagonali EN 24032 -

EN 28673 Tipo 1 (STD).

ANN. 01

-P.01 of 03 Hexagon Nuts EN 24032 -EN 28673 Style 1 (STD).

7

25

3.100.600

A01-Dadi Esagonali EN 24032-EN 28673 Tipo 1 (STD).

A01.1- .. Destri.

A01-Hexagon Nuts EN 24032-EN 28673 Style 1 (STD).

A01.1- .. Right.

-Fabbricaz. secondo: - EN 24032 (ISO 4032) ≤ M33.

Passo fine - EN 28673 (ISO 8673) ≥ M33x2.

-Prescrizioni generali: ISO 8992.

-Filettatura: ISO 261-ISO 965 Parti 1-2-3. Tolleranza 6H. -Materiali: Vedere tabella (per dadi in acciaio al carbonio con

passo fine applicare EN ISO 898-6). -Categorie ISO 4759-1: d ≤ M16 (M16x1,5) - "A".

d > M16 (M16x1,5) - "B". -Finitura: Vedere tabella.

-Dadi adatti per filettature esterne "Destre": -ISO 261-ISO 965 Parti 1-2-3. Tolleranza 6g.

-Categ. ISO 4759-1: d ≤ M24; l ≤ 10d o 150 mm - "A". d > M24; l > 10d o 150 mm - "B".

-Manufact. according to: - EN 24032 (ISO 4032) ≤ M33.

Fine pitch - EN 28673 (ISO 8673) ≥ M33x2.

-General prescriptions: ISO 8992.

-Thread: ISO 261-ISO 965 Parts 1-2-3. Tolerance 6H. -Materials: See table (for carbon steel fine pitch nuts use EN

ISO 898-6).

-Grades ISO 4759-1: d ≤ M16 (M16x1,5) - "A". d > M16 (M16x1,5) - "B". -Finishing: See table.

-Nuts suitable for external threads "Right": -ISO 261-ISO 965 Parts 1-2-3. Tolerance 6g.

-Grades ISO 4759-1: d ≤ M24; l ≤ 10d o 150 mm - "A". d > M24; l > 10d o 150 mm - "B". Es. des.: 0.001075.C - Dado esag. STD

EN 24032 (o EN 28673) - M10 Cl. 8

Fosfatato nero

o (Zincato Fe/Zn5 ISO 4042) o (Naturale) Ex. des.: 0.001075.C - Hex. nut STD

EN 24032 (or EN 28673) - M10 Cl. 8

Black phosphatized

or (Coated Fe/Zn5 ISO 4042) or (Plain)

CODICE /CODE d P Passo Pitch s max nom e

min min max Massa Mass kg (1) M4 0,7 7 7,66 2,9 3,2 0,001 0.001071.F - 0.057113.W - - 0.070057.K 0.351512.G M5 0,8 8 8,79 4,4 4,7 0,001 0.001072.G - 0.057114.X - - 0.050495.B 0.084570.G M6 1 10 11,05 4,9 5,2 0,002 0.001073.A - 0.057115.Z - - 0.050496.C 0.050502.H M8 1,25 13 14,38 6,44 6,8 0,005 0.001074.B 0.079325.Q 0.057116.S - - 0.050497.D 0.072365.H M10 1,5 16 17,77 8,04 8,4 0,010 - - - -(5) 17 18,9 7,64 8 0,011 0.001075.C 0.079326.H - 0.057117.T - 0.056069.L 0.057460.N M12 1,75 18 20,0310,37 10,8 0,016 - - - -(5) 19 21,1 9,64 10 0,017 0.001076.D 0.065988.C - 0.057118.B - 0.050498.M 0.050503.K M14 2 21 23,35 12,1 12,8 0,025 0.050468.W 0.079329.R - 0.057119.C - 0.083197.N -M16 2 24 26,75 14,1 14,8 0,033 0.001077.E 0.079330.S - 0.055512.R - 0.050499.N 0.056399.L M18 2,5 27 29,56 15,1 15,8 0,049 0.050469.X 0.067179.K - 0.088454.B - 0.083194.K -M20 2,5 30 32,95 16,9 18 0,063 0.001078.N 0.058594.A - 0.062221.E - 0.050500.R 0.074027.V M22 (5) 2,5 32 35,03 16,9 18 0,077 0.050470.V - - 0.088455.C - 0.088464.D -34 37,29 18,1 19,4 0,085 - - - -M24 3 36 39,55 20,2 21,5 0,108 0.001079.P 0.064350.W - 0.067669.V - 0.050501.Q 0.060135.C M27 3 41 45,2 22,5 23,8 0,163 0.050471.H 0.067084.X - 0.088456.D 0.088465.E - -M30 3,5 46 50,85 24,3 25,6 0,227 0.001080.D 0.061927.T - 0.088457.E 0.081038.W - 0.050504.L M33 3,5 50 55,37 27,4 28,7 0,285 0.050472.K - - 0.088458.N 0.088466.F - -M33x2 2 50 55,37 27,4 28,7 0,275 0.306935.E 0.150964.H - 0.306936.F 0.306937.G - -M36x3 3 55 60,79 29,4 31 0,381 0.001081.S 0.059471.N - 0.088459.P 0.088467.G - 0.050505.M M39x3 3 60 66,44 31,8 33,4 0,502 0.077459.M - - 0.321284.E 0.318049.S - -M42x3 3 65 71,3 32,4 34 0,628 0.001082.T 0.068168.X - 0.102127.X 0.102128.F - 0.351513.A M45x3 3 70 76,95 34,4 36 0,8 0.009564.K - - 0.321285.F 0.318050.X - -M48x3 3 75 82,6 36,4 38 0,938 0.001083.R 0.079816.D - 0.088461.A 0.088469.H - 0.351514.B M56x4 4 85 93,56 43,4 45 1,39 0.001084.V 0.194523.Q - 0.088462.B 0.088470.P - 0.351515.C M64x4 4 95 104,8 49,1 51 1,91 0.001085.W 0.108272.V - 0.088463.C 0.088471.C - 0.185643.E

Sconsigliato

Not recommended

Fig. A01.1/1

Fosfatati neri Black phosphatized ISO 9717 - UNI 3740-6 Zincati/Zinc coated Cl. 8 - EN ISO 898-2 Cl. 8

EN ISO 898-2 EN ISO 898-2Cl. 10 Fe/Zn 5 ISO 4042 Fe/Zn 8 ISO 4042 Naturale / Plain Cl. A2-50 EN ISO 3506-2 Inox (3) Cl. A2-70 EN ISO 3506-2 Inox (3) Cl. CU3 ISO 8839 Ottone-Brass (4)

Tab. A01.1/1

(2) Ex UNI 5588 - DIN 934 m

(8)

STANDARD N°

REV.

05

ALL. 01

-P.02 di 03

-

EN 28673 Tipo 1 (STD).

ANN. 01

8

25

3.100.600

A01.2- .. Sinistri.

A01.2- .. Left.

-Dadi adatti per filettature esterne "Sinistre": -ISO 261-ISO 965 Parti 1-2-3. Tolleranza 6g.

Fine pitch - EN 28673 (ISO 8673) ≥ M33x2.

ISO 898-6).

-Nuts suitable for external threads "Left": -ISO 261-ISO 965 Parts 1-2-3. Tolerance 6g.

-Grades ISO 4759-1: d ≤ M24; l ≤ 10d o 150 mm - "A". d > M24; l > 10d o 150 mm - "B". Es. des.: 0.001075.C - Dado esag. STD Sinistro

EN 24032 (o EN 28673) - M10 Cl. 8

Fosfatato nero (o Naturale) Ex. des.: 0.001075.C - Hex. nut STD Left

EN 24032 (or EN 28673) - M10 Cl. 8

Black phosphatized (or Plain)

Fig. A01.2/1

CODICE /CODE d P Passo Pitch s max nom e

min min max Massa Mass kg (1) M4 0,7 7 7,66 2,9 3,2 0,001 0.088585.X - - 0.088545.E M5 0,8 8 8,79 4,4 4,7 0,001 0.088586.Z - - 0.088546.F M6 1 10 11,05 4,9 5,2 0,002 0.088587.S - - 0.088547.G M8 1,25 13 14,38 6,44 6,8 0,005 0.088588.A 0.351516.D - 0.088548.Q M10 1,5 16 17,77 8,04 8,4 0,010 - - - -(5) 17 18,9 7,64 8 0,011 0.088589.B 0.351517.E - 0.088549.H M12 1,75 18 20,0310,37 10,8 0,016 - - - -(5) 19 21,1 9,64 10 0,017 0.088590.G 0.351518.N - 0.088550.P M14 2 21 23,35 12,1 12,8 0,025 0.088591.V 0.351519.P - 0.088551.C M16 2 24 26,75 14,1 14,8 0,033 0.075040.N 0.351520.M - 0.088552.D M18 2,5 27 29,56 15,1 15,8 0,049 0.088592.W 0.351521.A - 0.088553.E M20 2,5 30 32,95 16,9 18 0,063 0.050493.G 0.094233.R - 0.088554.F M22 (5) 2,5 32 35,03 16,9 18 0,077 0.088593.X - - 0.088555.G 34 37,29 18,1 19,4 0,085 - - - -M24 3 36 39,55 20,2 21,5 0,108 0.088594.Z 0.351522.B - 0.088556.A M27 3 41 45,2 22,5 23,8 0,163 0.088595.S 0.351523.C 0.088557.B -M30 3,5 46 50,85 24,3 25,6 0,227 0.059907.M 0.351524.D 0.088558.K -M33 3,5 50 55,37 27,4 28,7 0,285 0.088596.T - 0.088559.L -M33x2 2 50 55,37 27,4 28,7 0,275 0.306939.H 0.351525.E 0.306940.W -M36x3 3 55 60,79 29,4 31 0,381 0.061401.B 0.351526.F 0.088560.H -M42x3 3 65 71,3 32,4 34 0,628 0.056513.W 0.351527.G 0.102133.V -M48x3 3 75 82,6 36,4 38 0,938 0.070500.Z 0.079815.C 0.088562.F -M56x4 4 85 93,56 43,4 45 1,39 0.062443.D 0.351528.Q 0.088563.G -M64x4 4 95 104,8 49,1 51 1,91 0.050494.A 0.351529.H 0.088564.A

-Sconsigliato

Not recommended

Cl. 8 EN ISO 898-2 EN ISO 898-2Cl. 10 Naturale / Plain Cl. A2-50 EN ISO 3506-2 Inox (3) Cl. A2-70 EN ISO 3506-2 Inox (3)

Tab. A01.2/1

Fosfatati neri Black phosphatized ISO 9717 - UNI 3740-6 Ex UNI 5588 - DIN 934 m

(9)

STANDARD N°

REV.

05

ALL. 01

-P.03 di 03

-

EN 28673 Tipo 1 (STD).

ANN. 01

9

25

3.100.600

A01.3- .. Destri - Resilienza -40°C.

A01.3- .. Right - Impact test -40°C.

-Fabbricaz. secondo: EN 24032 (ISO 4032). -Prescrizioni generali: ISO 8992.

passo fine applicare EN ISO 898-6).

-Resilienza: A bassa temperatura -40°C (> 30J).

-Categorie ISO 4759-1: d ≤ M16 (M16x1,5) - "A". d > M16 (M16x1,5) - "B". -Finitura: Vedere tabella.

-Manufact. according to: EN 24032 (ISO 4032). -General prescriptions: ISO 8992.

ISO 898-6).

-Impact test: At low temperature -40°C (> 30J).

-Grades ISO 4759-1: d ≤ M24; l ≤ 10d o 150 mm - "A". d > M24; l > 10d o 150 mm - "B". Es. des.: 0.197952.S - Dado esag. STD

EN 24032 - M10 Cl. 8 >30J a -40°C Fosfatato nero

Ex. des.: 0.197952.S - Hex. nut STD EN 24032 - M10 Cl. 8 >30J at -40°C Black phosphatized CODICE /CODE d P Passo Pitch s max nom e

min min max Massa Mass kg M8 1,25 13 14,38 6,44 6,8 0,005 0.197950.C M10 1,5 16 17,77 8,04 8,4 0,010 -(5) 17 18,9 7,64 8 0,011 0.197952.S M12 1,75 18 20,0310,37 10,8 0,016 -(5) 19 21,1 9,64 10 0,017 0.197957.X M16 2 24 26,75 14,1 14,8 0,033 0.187335.V M20 2,5 30 32,95 16,9 18 0,063 0.187332.S M24 3 36 39,55 20,2 21,5 0,108 0.184689.C M30 3,5 46 50,85 24,3 25,6 0,227 0.187330.C

Sconsigliato

Not recommended

Fig. A01.3/1

Fosfatati neri Black phosphatized ISO 9717 - UNI 3740-6 Cl. 8 EN ISO 898-2 KV > 30J -40°C

Tab. A01.3/1

Ex UNI 5588 - DIN 934 m

(10)

STANDARD N°

REV.

05

ALL. 02

-P.01 di 01

-

Dadi Esagonali EN 24033

-EN 28674 Tipo 2 (Alti).

ANN. 02

-P.01 of 01 Hexagon Nuts EN 24033

-EN 28674 Style 2 (Thick).

10

25

3.100.600

A02- Dadi Esagonali EN 24033 - EN 28674 Tipo 2

(Alti).

A02- Hexagon Nuts EN 24033 - EN 28674 Style 2

(Thick).

-Dadi adatti per filettature esterne "Destre o Sinistre": -ISO 261-ISO 965 Parti 1-2-3. Tolleranza 6g.

ISO 898-6).

-Nuts suitable for external threads "Right or Left": -ISO 261-ISO 965 Parts 1-2-3. Tolerance 6g.

-Grades ISO 4759-1: d ≤ M24; l ≤ 10d o 150 mm - "A". d > M24; l > 10d o 150 mm - "B". Es. des.: 0.001045.D - Dado esag. Alto

EN 24033 (o EN 28674) - M10 Cl. 9

Fosfatato nero (o Naturale) Ex. des.: 0.001045.D - Hex. nut Thick

EN 24033 (or EN 28674) - M10 Cl. 9

Fig. A02/1

CODICE /CODE CODICE /CODE Filett. Destra /Right thread Filett. Sinistra /Left thread

d P Passo Pitch s max nom e

min min max Massa Mass kg (1) M6 1 10 11,05 5,4 5,7 0,003 - 0.001043.B 0.351531.C - 0.322640.X M8 1,25 13 14,38 7,14 7,5 0,006 - 0.001044.C 0.351532.D - 0.322641.L M10 1,5 16 17,77 8,94 9,3 0,013 - - - - -(6) 17 18,9 h14 10 0,014 - 0.001045.D 0.351533.E - 0.322642.M M12 1,75 18 20,0311,57 12 0,019 - - - - -(6) 19 21,1 h14 12 0,02 - 0.001046.E 0.351534.F - 0.322643.N M16 2 24 26,75 15,7 16,4 0,04 - 0.001047.F 0.056020.F - 0.322644.P M20 2,5 30 32,95 19 20,3 0,079 0.001048.P - 0.351535.G 0.322645.Q -M24 3 36 39,55 22,6 23,9 0,137 0.001049.Q - 0.050463.H 0.322646.H -M27 (11) 3 41 45,2 h14 27 0,2 0.050449.T - - 0.322647.K -M30 3,5 46 50,85 27,3 28,6 0,284 0.001050.N - 0.050464.K 0.322648.T -M33 (11) 3,5 50 55,37 h14 33 0,361 0.351530.P - - 0.351539.L -M36x3 3 55 60,79 33,1 34,7 0,474 0.001051.B - 0.050466.M 0.322649.R -M42x3 (11) 3 65 71,3 h14 42 0,776 0.001052.C - 0.050467.N 0.322650.S -M48x3 (11) 3 75 82,6 h14 48 1,18 0.001053.D - 0.351536.A 0.322651.N -M56x4 (11) 4 85 93,56 h14 56 1,73 0.001054.E - 0.351537.B 0.322652.P -M64x4 (11) 4 95 104,8 h14 64 2,39 0.001055.F - 0.351538.K 0.322653.Q

-Sconsigliato

Not recommended

Cl. 8 EN ISO 898-2 EN ISO 898-2Cl. 9 Naturale Plain Cl. CU3 ISO 8839 Ottone-Brass (4)

Tab. A02/1

Fosfatati neri Black phosphatized ISO 9717 - UNI 3740-6 Ex UNI 5587

Es. des.: 0.322642.M - Dado esag. Alto Sinistro EN 24033 (o EN 28674) - M10 Cl. 9

Fosfatato nero (o Naturale)

Ex. des.: 0.322642.M - Hex. nut Thick Left

EN 24033 (or EN 28674) - M10 Cl. 9

Cl. 8 EN ISO 898-2 Cl. 9 EN ISO 898-2 Fosfatati neri Black phosphatized ISO 9717 - UNI 3740-6 m

(11)

STANDARD N°

REV.

05

ALL. 03

-P.01 di 01

-

Dadi Esagonali EN 24035

-EN 28675 (Bassi).

ANN. 03

-P.01 of 01 Hexagon Nuts EN 24035

-EN 28675 (Thin).

11

25

3.100.600

A03- Dadi Esagonali EN 24035 - EN 28675 (Bassi).

A03- Hexagon Nuts EN 24035 - EN 28675 (Thin).

-Dadi adatti per filettature esterne "Destre o Sinistre": -ISO 261-ISO 965 Parti 1-2-3. Tolleranza 6g.

ISO 898-6).

-Nuts suitable for external threads "Right or Left": -ISO 261-ISO 965 Parts 1-2-3. Tolerance 6g.

-Grades ISO 4759-1: d ≤ M24; l ≤ 10d o 150 mm - "A". d > M24; l > 10d o 150 mm - "B". Es. des.: 0.001105.F - Dado esag. Basso

EN 24035 (o EN 28675) - M10 Cl. 05

Fosfatato nero (o Naturale) Ex. des.: 0.001105.F - Hex. nut Thin

EN 24035 (or EN 28675) - M10 Cl. 05

Fig. A03/1

CODICE /CODE CODICE /CODE Filett. Destra /Right thread Filett. Sinistra /Left thread

d P Passo Pitch s max nom e

min min max Massa Mass kg (1) M6 1 10 11,05 2,9 3,2 0,002 0.001103.D 0.351540.Z 0.088533.T M8 1,25 13 14,38 3,7 4 0,003 0.001104.E 0.197719.F 0.088534.R M10 1,5 16 17,77 4,7 5 0,006 - - -(7) 17 18,9 5 6 0,007 0.001105.F 0.072386.F 0.088535.V M12 1,75 18 20,03 5,7 6 0,009 - - -(7) 19 21,1 6 7 0,01 0.001106.G 0.351541.M 0.088536.W M16 2 24 26,75 7,42 8 0,02 0.001107.A 0.056522.X 0.060569.W M20 2,5 30 32,95 9,1 10 0,04 0.001108.H 0.351542.N 0.088539.G M24 3 36 39,55 10,9 12 0,07 0.001109.K 0.351543.P 0.088541.A M27 3 41 45,2 11,5 13,5 0,1 0.050509.Z - 0.088542.B M30 3,5 46 50,85 13,9 15 0,13 0.001110.F 0.193467.X 0.066504.G M33 3,5 50 55,37 15,4 16,5 0,18 0.050510.M - 0.351549.V M36x3 3 55 60,79 16,9 18 0,24 0.001111.R 0.351544.Q 0.050528.K M42x3 3 65 71,3 19,7 21 0,4 0.001112.V 0.351545.H 0.054640.W M48x3 3 75 82,6 22,7 24 0,62 0.001113.W 0.351546.K 0.050529.L M56x4 4 85 93,56 26,7 28 0,68 0.001114.X 0.351547.L 0.351550.T M64x4 4 95 104,8 30,4 32 0,97 0.001115.Z 0.351548.R 0.351551.P

Sconsigliato

Not recommended

Cl. 05 EN ISO 898-2 Naturale Plain Cl. CU3 ISO 8839 Ottone-Brass (4)

Tab. A03/1

Fosfatati neri Black phosphatized ISO 9717 - UNI 3740-6

Ex UNI 5589 - DIN 439-2 (DIN 439) - DIN 936

Es. des.: 0.088535.V - Dado esag. Basso Sinistro EN 24035 (o EN 28675) - M10 Cl. 05

Fosfatato nero (o Naturale)

Ex. des.: 0.088535.V - Hex. nut Thin Left

EN 24035 (or EN 28675) - M10 Cl. 05

Cl. 05 EN ISO 898-2 Fosfatati neri Black phosphatized ISO 9717 - UNI 3740-6 m

(12)

STANDARD N°

REV.

05

12

25

3.100.600

A04- Dadi Esagonali Autofrenanti.

A04.1- .. inserto non metallico EN ISO 7040

Tipo 1 (STD) - (DIN 6924 - UNI 7473).

A04- Prevaling Torque Type Hexagon Nuts.

A04.1- .. non-metallic insert EN ISO 7040

Style 1 (STD) - (DIN 6924 - UNI 7473).

ALL. 04

-P.01 di 02

-

Dadi Esagonali Autofrenanti.

ANN. 04

-P.01 of 02 - Prevaling Torque Type Hexagon

Nuts.

-Fabbricaz. secondo: EN ISO 7040. -Tipo: "NF" Attrito normale.

-Filettatura: ISO 261-ISO 965 Parti 1-2-3. Tolleranza 6H. -Materiali: Vedere tabella e ISO 2320 per inserti (per dadi in

ac-ciaio al carbonio con passo fine applicare EN ISO 898-6). -Categorie ISO 4759-1: d ≤ M16 (M16x1,5) - "A".

-Impiego: Temperature, < 100°C.

-Manufact. according to: EN ISO 7040. -Type: "NF" Normal friction.

-Thread: ISO 261-ISO 965 Parts 1-2-3. Tolerance 6H. -Materials: See table and ISO 2320 for inserts (for carbon steel

fine pitch nuts use EN ISO 898-6).

-Grades ISO 4759-1: d ≤ M24; l ≤ 10d o 150 mm - "A". d > M24; l > 10d o 150 mm - "B".

-Use: Temperatures, < 100°C.

Es. des.: 0.055668.X - Dado esag. Autofrenante STD-EN ISO 7040-M10 Cl. 8 NF Ins. poliammide Zincato Fe/Zn5 ISO 4042

Ex. des.: 0.055668.X - Hex. nut Prevaling Torque STD-EN ISO 7040-M10 Cl. 8 NF Polyamid Insert Coated Fe/Zn5 ISO 4042

CODICE /CODE d P Passo Pitch s max nom e

min maxh minm

Massa Mass kg M4 0,7 7 7,66 6 2,9 0,001 0.069109.W -M5 0,8 8 8,79 6,8 4,4 0,001 0.069110.K -M6 1 10 11,05 8 4,9 0,003 0.068326.N -M8 1,25 13 14,38 9,5 6,44 0,006 0.058617.P -M10 1,5 16 17,77 11,9 8,04 0,010 - -(8) 17 18,9 12,3 8 0,011 - 0.055668.X M12 1,75 18 20,03 14,9 10,37 0,017 - -(8) 19 21,1 14,8 9,6 0,018 - 0.058654.R M16 2 24 26,75 19,1 14,1 0,04 - 0.055180.C M20 2,5 30 32,95 22,8 16,9 0,07 - 0.055243.M M24 3 36 39,55 27,1 20,2 0,13 - 0.055783.C M30 3,5 46 50,85 32,6 24,3 0,27 - 0.060306.X M36 4 55 60,79 38,9 29,4 0,38 - 0.069111.F

Sconsigliato

Not recommended

Zincati / Zinc coated

Cl. 8 - EN ISO 898-2 Fe/Zn 5 ISO 4042 Fe/Zn 8 ISO 4042

Tab. A04.1/1

Ex DIN 6924 - UNI 7473

D

≤

s

d

D

Fig. A04.1/1

(13)

STANDARD N°

REV.

05

13

25

3.100.600

A04.2- .. inserto metallico EN ISO 7042

Tipo 2 (Alti) - (DIN 6925).

A04.2- .. metallic insert EN ISO 7042

Style 2 (Thick) - (DIN 6925).

ALL. 04

-P.02 di 02

-

Dadi Esagonali Autofrenanti.

ANN. 04

-P.02 of 02 - Prevaling Torque Type Hexagon

Nuts.

-Fabbricaz. secondo: EN ISO 7042 ≤ M30.

Simile EN ISO 7042 ≥ M36x3.

-Tipo: "NF" Attrito normale. -Prescrizioni generali: ISO 8992.

-Filettatura: ISO 261-ISO 965 Parti 1-2-3. Tolleranza 6H. -Materiali: Vedere tabella e ISO 2320 per inserti (per dadi in

ac-ciaio al carbonio con passo fine applicare EN ISO 898-6). -Categorie ISO 4759-1: d ≤ M16 (M16x1,5) - "A".

-Impiego: Alte temperature, > 100°C.

-Manufact. according to: EN ISO 7042 ≤ M30.

Similar EN ISO 7042 ≥ M36x3.

-Type: "NF" Normal friction. -General prescriptions: ISO 8992.

-Thread: ISO 261-ISO 965 Parts 1-2-3. Tolerance 6H. -Materials: See table and ISO 2320 for inserts (for carbon steel

fine pitch nuts use EN ISO 898-6).

-Use: High temperatures, > 100°C.

Es. des.: 0.074234.G - Dado esag. Autofrenante

Alto-EN ISO7042(o Sim.EN ISO7042)-M10 Cl. 8 NF Inserto Metallico

Zincato Fe/Zn5 ISO 4042 (o Naturale)

Ex. des.: 0.074234.G - Hex. nut Prevaling Torque

Thick-EN ISO7042(or Sim.EN ISO7042)-M10 Cl. 8 NF Metallic Insert

Coated Fe/Zn5 ISO 4042 (or Plain)

CODICE /CODE d P Passo Pitch s max nom e min maxh Massa Mass kg M4 (12) 0,7 7 7,66 4,2 0,001 0.074230.Q - - 0.074243.Q M5 0,8 8 8,79 5,1 0,001 0.074231.D - - 0.074244.H M6 1 10 11,05 6 0,002 0.074232.E - - 0.074245.K M8 1,25 13 14,38 8 0,005 0.074233.F - - 0.074246.L M10 1,5 16 17,77 10 0,009 - - - -(9) 17 18,9 10 0,010 - 0.074234.G - 0.074247.M M12 1,75 18 20,03 12 0,013 - - - -(9) 19 21,1 12 0,014 - 0.074235.A - 0.074248.V M16 2 24 26,75 16,4 0,031 - 0.074236.B - 0.074249.W M20 2,5 30 32,95 20,3 0,066 - 0.074237.C - 0.074250.R M24 3 36 39,55 23,9 0,111 - 0.074238.L - 0.074251.Q M30 3,5 46 50,85 30 0,225 - 0.074239.M 0.074252.H -M36x3 (12) 3 55 60,79 36 0,379 - 0.074240.S 0.074253.K -M42x3 (12) 3 65 71,3 42 0,628 - 0.074241.N 0.074254.L

-Sconsigliato

Not recommended

Cl. 8 - EN ISO 898-2 Fe/Zn 5 ISO 4042 Fe/Zn 8 ISO 4042 Naturale Plain Cl. A2-50 EN ISO 3506-2 Inox (3) Cl. A2-70 EN ISO 3506-2 Inox (3)

Tab. A04.2/1

Ex DIN 6925

Fig. A04.2/1

_D

≤

_s

D

d

(14)

STANDARD N°

REV.

05

ALL. 05

-P.01 di 01

-

Dadi Esagonali Autobloccanti

DIN 7967.

ANN. 05

-P.01 of 01 - Self Locking Counter Nuts

DIN 7967.

14

25

3.100.600

A05- Dadi Esagonali Autobloccanti DIN 7967.

A05- Self Locking Counter Nuts DIN 7967.

-Fabbricaz. secondo: DIN 7967. -Prescrizioni generali: DIN 7967. -Materiali: DIN 17222 HV 350 ÷ 425. -Finitura: Vedere tabella.

-Dadi adatti per filettature esterne "Destre": -ISO 261.

-Categ. ISO 4759-1: "A"-"B"-"C".

-Manufact. according to: DIN 7967. -General prescriptions: DIN 7967 -Materials: DIN 17222 HV 350 ÷ 425. -Finishing: See table.

-Nuts suitable for external threads "Right": -ISO 261.

-Grades ISO 4759-1: "A"-"B"-"C". Es. des.: 0.101211.G - Dado esag. Autobloccante

DIN 7967 - M10 Mat. DIN 17222

Zincato Fe/Zn5 ISO 4042 Ex. des.: 0.101211.G - Self Locking Hex. nut

DIN 7967 - M10 Mat. DIN 17222

Coated Fe/Zn5 ISO 4042

CODICE /CODE d P Passo Pitch s e d' _minm l Massa Mass kg M4 0,7 7 8,1 3,5 2,5 0,3 0,001 0.101207.N -M5 0,8 8 9,2 4,5 2,5 0,4 0,001 0.101208.W -M6 1 10 11,5 5,3 3 0,4 0,001 0.101209.X -M8 1,25 13 15 6,9 3,5 0,5 0,001 0.101210.L -M10 1,5 16 17,77 8,6 4 0,5 0,001 - -(10) 17 19,6 8,6 4 0,5 0,001 - 0.101211.G M12 1,75 18 20,03 10,4 4,5 0,6 0,002 - -(10) 19 21,9 10,4 4,5 0,6 0,002 - 0.101212.A M16 2 24 27,7 14,1 5 0,7 0,003 - 0.101213.B M20 2,5 30 34,6 17,6 6 0,8 0,006 - 0.101214.C M24 3 36 41,6 21 7 0,9 0,010 - 0.101215.D M30 3,5 46 53,1 26,6 8 1,1 0,018 - 0.101216.E M36 4 55 63,5 32,2 9 1,3 0,030 - 0.101217.F M36x3 3 55 63,5 33,6 9 1,3 0,030 - 0.101218.P M42x3 3 65 75 39,8 11 1,4 0,045 - 0.101219.Q

Sconsigliato

Not recommended

DIN 17222 HV 350 ÷ 425 Fe/Zn 5 ISO 4042 Fe/Zn 8 ISO 4042

Tab. A05/1

Fig. A05/1

d'

(15)

STANDARD N°

REV.

05

ALL. 06

-P.01 di 02

-

Dadi Esagonali ad intagli

(per copiglie).

ANN. 06

-P.01 of 02 - Hexagon slotted and castle Nuts (for split pin).

15

25

3.100.600

A06-Dadi Esagonali ad intagli (per copiglie).

A06.1- .. Normali (STD) DIN 935-1

- (UNI 5593)

.

A06-Hexagon slotted and castle Nuts (for split pin).

A06.1- .. Normal (STD) DIN 935-1

- (UNI 5593)

.

Fig. A06.1/1a

≤

M10

Fig. A06.1/1b

> M10

Es. des.:

0.001135.V - Dado esag. intagli STD DIN 935-1 - M20 Cl. 8

Fosfatato nero Ex. des.:

0.001135.V - Hex. castle nut STD DIN 935-1 - M20 Cl. 8

Black phosphatized -Fabbricaz. secondo: - DIN 935-1 - (UNI 5593).

-Prescrizioni generali: ISO 8992 (DIN 13-12; DIN 13-15). -Filettatura: ISO 261-ISO 965 Parti 1-2-3. Tolleranza 6H. -Materiali: Vedere tabella (per dadi in acciaio al carbonio con

-Manufact. according to: - DIN 935-1 - (UNI 5593).

-General prescriptions: ISO 8992 (DIN 13-12; DIN 13-15). -Thread: ISO 261-ISO 965 Parts 1-2-3. Tolerance 6H. -Materials: See table (for carbon steel fine pitch nuts use EN

ISO 898-6).

-Grades ISO 4759-1: d ≤ M24; l ≤ 10d o 150 mm - "A". d > M24; l > 10d o 150 mm - "B". CODICE /CODE d P Passo Pitch s max nom e min d_e

max _min maxnom _min _{max min} _max

Copiglia Split pins EN ISO 1234 Massa Mass kg M8 1,25 13 14,38 - 9,14 9,5 6,14 6,5 2,5 2,75 2 x 16 0,007 0.001131.Z 0.351552.Q M10 1,5 16 17,77 - 11,57 12 7,64 8 2,8 3,05 2,5 x 20 0,014 - -(10) 17 18,9 0,016 0.001132.S 0.351553.H M12 1,75 18 20,03 16 14,57 15 9,64 10 3,5 3,8 3,2 x 22 0,019 - -(10) 19 21,1 17 0,022 0.001133.T 0.351554.K M16 2 24 26,75 22 18,48 19 12,57 13 4,5 4,8 4 x 28 0,039 0.001134.R 0.351555.L M18 2,5 27 29,56 25 20,16 21 14,57 15 4,5 4,8 4 x 32 0,057 0.153158.P 0.351556.M M20 2,5 30 32,95 28 21,16 22 15,57 16 4,5 4,8 4 x 36 0,075 0.001135.V 0.351557.N M22 (10) 2,5 32 35,03 30 25,16 26 17,57 18 5,5 5,8 5 x 36 0,093 0.194249.L NO 34 37,29 32 0,101 - NO M24 3 36 39,55 34 26,16 27 18,48 19 5,5 5,8 5 x 40 0,131 0.001136.W 0.058602.Z M27 3 41 45,2 38 29,16 30 21,48 22 5,5 5,8 5 x 45 0,192 0.050531.E NO M30 3,5 46 50,85 42 32 33 23,48 24 7 7,36 6,3 x 50 0,264 0.001137.X 0.351558.W M33 3,5 50 55,37 46 34 35 25,48 26 7 7,36 6,3 x 56 0,333 0.184474.V NO M36 4 55 60,79 50 37 38 28,48 29 7 7,36 6,3 x 63 0,447 0.058675.S NO M39 4 60 66,44 55 39 40 30,28 31 7 7,36 6,3 x 71 0,584 0.184062.T NO M42 4,5 65 71,3 58 45 46 33,38 34 9 9,36 8 x 71 0,710 0.050532.F NO M48 5 75 82,6 65 49 50 37,38 38 9 9,36 8 x 80 1,060 0.050533.G NO M52 5 80 88,25 70 52,8 54 41,38 42 9 9,36 8 x 90 1,300 0.230555.P NO M16x1,5 1,5 24 26,75 22 18,48 19 12,57 13 4,5 4,8 4 x 28 0,039 0.235426.X NO M20x1,5 1,5 30 32,95 28 21,16 22 15,57 16 4,5 4,8 4 x 36 0,075 0.066747.K NO M36x3 3 55 60,79 50 37 38 28,48 29 7 7,36 6,3 x 63 0,447 0.001138.F 0.171277.H M42x3 3 65 71,3 58 45 46 33,38 34 9 9,36 8 x 71 0,710 0.001139.G 0.351559.X M48x3 3 75 82,6 65 49 50 37,38 38 9 9,36 8 x 80 1,060 0.001140.M 0.351560.V M56x4 4 85 93,56 75 55,8 57 44,38 45 9 9,36 8 x 100 1,500 0.001141.A 0.351561.H M60x4 4 90 99,21 80 61,8 63 47,38 48 11 11,43 10 x 100 1,800 0.107882.S NO M64x4 4 95 104,8 85 64,8 66 50,26 51 11 11,43 10 x 100 2,150 0.001142.B 0.351562.K M72x4 4 105 116,1 95 71,8 73 57,26 58 11 11,43 10 x 112 2,900 0.195565.R NO M72x6 6 105 116,1 95 71,8 73 57,26 58 11 11,43 10 x 112 2,900 0.197441.Z 0.351563.L M80x6 6 115 127,4 105 77,8 79 63,26 64 11 11,43 10 x 140 3,700 0.239843.L 0.351564.M M90x6 6 130 144,1 120 90,6 92 71,26 72 14 14,43 13 x 140 5,450 0.064181.S 0.351565.N

Sconsigliato

Not recommended

Fosfatati neri / Black phosph. ISO 9717 - UNI 3740-6 Cl. 8 EN ISO 898-2 Cl. 10 EN ISO 898-2

Tab. A06.1/1

m w n

r = n/2

(16)

STANDARD N°

REV.

05

ALL. 06

-P.02 di 02

-

Dadi Esagonali ad intagli

(per copiglie).

ANN. 06

-P.02 of 02 - Hexagon slotted and castle Nuts (for split pin).

16

25

3.100.600

A06.2- .. Bassi DIN 979

- (UNI 5594)

.

A06.2- .. Thin DIN 979

- (UNI 5594)

.

Fig. A06.2/1a

≤

M10

Fig. A06.2/1b

> M10

Es. des.:

0.001155.G - Dado esag. intagli Basso DIN 979 - M20

Cl. 8

Fosfatato nero Ex. des.:

0.001155.G - Hex. castle nut Thin DIN 979 - M20 Cl. 8

Black phosphatized -Fabbricaz. secondo: - DIN 979 - (UNI 5594).

-Prescrizioni generali: ISO 8992 (DIN 13-12; DIN 13-15). -Filettatura: ISO 261-ISO 965 Parti 1-2-3. Tolleranza 6H. -Materiali: Vedere tabella (per dadi in acciaio al carbonio con

-Manufact. according to: - DIN 979 - (UNI 5594).

-General prescriptions: ISO 8992 (DIN 13-12; DIN 13-15). -Thread: ISO 261-ISO 965 Parts 1-2-3. Tolerance 6H. -Materials: See table (for carbon steel fine pitch nuts use EN

ISO 898-6).

r = n/2

CODICE /CODE d P Passo Pitch s max nom e min d_e

max _min nommax _min _{max min} _max

Copiglia Split pins EN ISO 1234 Massa Mass kg M8 1,25 13 14,38 - 6,14 6,5 3,2 3,5 2,5 2,75 2 x 16 0,005 0.001151.C 0.351566.P M10 1,5 16 17,77 - 7,64 8 3,7 4 2,8 3,05 2,5 x 20 0,008 - -(10) 17 18,9 0,010 0.001152.D 0.351779.C M12 1,75 18 20,03 16 9,64 10 4,7 5 3,5 3,8 3,2 x 22 0,012 - -(10) 19 21,1 17 0,014 0.001153.E 0.351567.Q M16 2 24 26,75 22 12,57 13 6,64 7 4,5 4,8 4 x 28 0,024 0.001154.F 0.351568.Z M20 2,5 30 32,95 28 15,3 16 9,64 10 4,5 4,8 4 x 36 0,042 0.001155.G 0.351569.S M24 3 36 39,55 34 18,16 19 10,57 11 5,5 5,8 5 x 40 0,070 0.001156.A 0.351570.X M30 3,5 46 50,85 42 23,16 24 14,57 15 7 7,36 6,3 x 50 0,130 0.001157.B 0.351571.L M30x2 2 46 50,85 42 23,16 24 14,57 15 7 7,36 6,3 x 50 0,130 0.069123.C NO M36x3 3 55 60,79 50 28,16 29 19,48 20 7 7,36 6,3 x 63 0,220 0.001158.K 0.351572.M M42x3 3 65 71,3 58 32 33 21,48 22 9 9,36 8 x 71 0,300 0.001159.L 0.351573.N M48x3 3 75 82,6 65 35 36 23,48 24 9 9,36 8 x 80 0,500 0.001160.H 0.351574.P M56x4 (13) 4 85 93,56 75 - 37 - 22 9 9,36 8 x 100 0,770 0.001161.E NO M64x4 (13) 4 95 104,8 85 - 41 - 26 11 11,43 10 x 100 1,090 0.001162.F NO M76x4 (13) 4 110 121,8 100 - 45 - 30 11 11,43 10 x 125 1,710 0.060704.W NO M80x4 (13) 4 115 127,4 105 - 47 - 32 11 11,43 10 x 140 1,910 0.195569.F NO M100x4 (14) 4 145 161,0 130 - (51) - (36) 14 14,43 13 x 160 2,500 0.060703.V NO

Sconsigliato

Not recommended

Fosfatati neri / Black phosph. ISO 9717 - UNI 3740-6

Cl. 8

EN ISO 898-2 EN ISO 898-2Cl. 10
