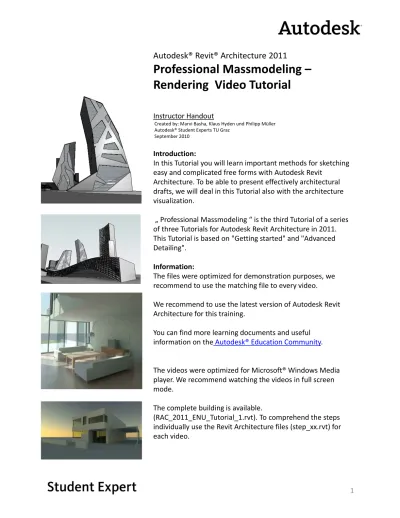

Autodesk Revit Architecture 2011 Professional Massmodeling Rendering Video Tutorial

Professional Massmodeling –

Rendering  Video Tutorial

Instructor Handout

Created by: Marvi Basha, Klaus Hyden und Philipp Müller  Autodesk® Student Experts TU Graz  September 2010

Introduction:

In this Tutorial you will learn important methods for sketching

easy and complicated free forms with Autodesk Revit

Architecture. To be able to present effectively architectural

drafts, we will deal in this Tutorial also with the architecture

visualization.

„ Professional Massmodeling “ is the third Tutorial of a series

of three Tutorials for Autodesk Revit Architecture in 2011.

This Tutorial is based on "Getting started" and "Advanced

Detailing".

Information:

The files were optimized for demonstration purposes, we

recommend to use the matching file to every video.

We recommend to use the latest version of Autodesk Revit

Architecture for this training.

You can find more learning documents and useful

information on the

Autodesk® Education Community

.

The videos were optimized for Microsoft® Windows Media

player. We recommend watching the videos in full screen

mode.

Extrusion mass, work plane, void

Extrusion

‐

Create in‐place mass Draw lines Placement place: level 1 ‐ Create form ‐ Extrude surface Unlock the extruded mass

Edit mass

‐ Move surface, edge and point Use temporary dimensions ‐ Scale surface ‐ Rotate surface

Work plane

‐ Select surface ‐ Show work plane ‐ Work plane viewer

Void

‐ Draw lines ‐ Create void ‐ Change the coordinate system Object and project related coordinate system edit void

Conceptual mass, blend mass, edit mass profiles

Conceptual mass

‐ Create a conceptual mass Copy levels Level 2:  height 20m Level 3:  height 100m Change units: Meter & Centimeter

Blend

‐ Draw different profiles in 3 levels Copy lines to clipboard Change the work plane Paste lines in other levels Edit Lines ‐ Create form

Edit profiles

‐ X‐Ray Move surface, edge and profile ‐ Add Profile ‐ Add Edge (create a polygonal model) ‐ Select and edit profile Draw a new profile

Load mass into project

‐ Load into project ‐ Place on work plane

Reference line, freeform surface, revolve mass

Reference line

‐ Draw reference line in level 1 ‐ Set work plane Select the vertical work plane of the reference line ‐ Draw and then copy a spline

Freeform surface

‐ Select all lines and create form X‐Ray Edit spline Rotate surface in the right view Host: not associated

Revolve

‐ Draw reference line ‐ Set vertical work plane Draw a vertical line as axis Draw profile ‐ Revolve Edit mass Copy mass ‐ Join geometry

Swept blend mass, dissolve mass, spline through points

Create sweep

‐ Draw a path through lines, spline or arch ‐ Add reference point ‐ Select reference point and draw profile ‐ create sweep

Dissolve mass

‐ Edit profile Change path ‐ Add profile Rotate profile ‐ Dissolve mass Change profiles Create swept blend mass

Spline through points

‐ Create 3D spline Create a 3D path around an existing building using the 3d snapping Select reference point Draw triangle ‐ Create void

Divide surface, surface patterns, adaptive elements

Divide and cut surface

‐ Select the freeform surface and edit mass Modify > Edit in place ‐ Select and divide surface  Modify > divide surface

Edit grid

U grid: distance 2m V grid: distance 5m Rotate grid lines  with 10° Deactivate v grid lines

Intersects

‐ Draw grid line Draw lines ‐ Divide the surface using the drawn lines Modify > Intersects Make lines unvisible ‐ Change pattern Element properties > type Type: Rectangle Panel ‐ MPK ‐ Edit element Element properties > border tile: empty

Add edge panel

‐ Curtain wall panel Additional files > Rectangle panel ‐ MPK Add the panel with drag and drop in the drawing area

Curtain panel by pattern (part I), type parameter

Curtain panel by pattern

‐ Open Family >  Curtain Panel Metric Library > Curtain Panel by Pattern > M_Rectangle Surface

Add type parameter

‐ Draw reference line ‐ Place reference points ‐ Set dimension ‐ Add dimension parameter

Create curtain element by pattern

‐ Draw spline through points ‐ Create surface

Test the panel

‐ Load into project ‐ Divide mass surface ‐ Change pattern Type: M_Rectangle Surface (solid) ‐ Edit type Height: 0.5m

Curtain panel by pattern (part II), instance parameter

Curtain panel by pattern

‐ Edit family Select curtain element Edit family

Add instance parameter

‐ Add material parameter Select surface Element properties  > material > add parameter Select family type material ‐ Add yes/no parameter Select surface Element properties > visible > add parameter Instance parameter > yes/no parameter ‐ Model the second panel Add visibility parameter Save family

Test curtain wall element

‐ Load curtain element into the project ‐ Overwrite existing version and ist parameters Select curtain panel ‐ Change material Edit type > material: metal ‐ aluminium ‐ Change panel Select curtain element Element properties > graphics > select  the window panel

Mass floors, floor area and volume calculations,

place floor, wall, curtain system and roof by face

Copy levels

‐ Copy levels Number: 30 Distance: 3.5m ‐ Create floor plans Select all copied levels

Mass floors

‐ Create mass floors Select mass Select levels

Floor area calculation

‐ Open mass floors schedule

Floor, wall, curtain system and roof by face

Curtain system by face Wall by face Roof by face Floor by face ‐ Update to face Select related hosts Update to face

Step 09

Walkthrough

Walkthrough

‐ Create walkthrough Draw path

Render materials, exterior daylight render,

background image

Render material

‐ Material properties Change render appearance Change image: „Panel_MPK.png“ Scale: 1,5m  Add bump: Panel_MPK_bump.png Scale 1,5m

Split face

‐ Split element face Sketch split line ‐ Apply material Concrete sand

Day rendering (exterior)

‐ Quality: Medium Resolution: printer 150 DPI Lighting scheme: exterior: sun only Background: few clouds Region ‐ Custom quality settings Quality properties: custom Image precision: 6

Night render, render without textures,

adjust exposure

Save to Project as Image

‐ Save view to project as an image ‐ Select view in  the project browser > right mouse button > save to   project as image Set 2000 pixel

Ceiling

‐ Create ceiling Open ceiling plan: level 1 Automatic ceiling Sketch ceiling Align the grid

Night Rendering

Quality: medium Resolution: printer 150 DPI Lighting scheme: exterior: artificial only

Render without textures

‐ Change phase filter View properties > phase filter: without materials ‐ Render settings:

Graphic display options, shadow settings,

interior daylight render

Graphic display options & shadow settings

‐ 3D‐Section Adjust 3D‐Section ‐ Graphic display options Sun intensity: 100 Indirect light: 85 Cast shadows: 12 Ambient Occlusion Sun setting:  Azimuth: 295°

Interior rendering

Quality: medium Resolution: printer 150 DPI Lighting scheme: Interior: Sun only Adjust exposure Exposure value: 12.5 Highlights: 0,3 Mid tones: 1,5

Decal

‐ Decal type: City Park Graz.jpg ‐ Place Decal Place image in project Change dimensions
