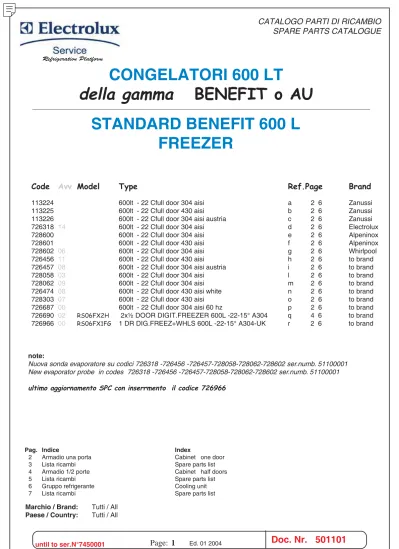

della gamma BENEFIT o AU

(1)

Marchio / Brand:

Tutti / All

Paese / Country:

Tutti / All

STANDARD BENEFIT 600 L

FREEZER

Code

Avv

Model

Type

Ref.Page

Brand

113224

600lt - 22 Cfull door 304 aisi

a

2 6

Zanussi

113225

600lt - 22 Cfull door 430 aisi

b

2 6

Zanussi

113226

600lt - 22 Cfull door 304 aisi austria

c

2 6

Zanussi

726318

14 600lt - 22 Cfull door 304 aisi

d

2 6

Electrolux

728600

600lt - 22 Cfull door 304 aisi

e

2 6

Alpeninox

728601

600lt - 22 Cfull door 430 aisi

f

2 6

Alpeninox

728602

06 600lt - 22 Cfull door 304 aisi

g

2 6

Whirlpool

726456

11 600lt - 22 Cfull door 430 aisi

h

2 6

to brand

726457

08 600lt - 22 Cfull door 304 aisi austria

i

2 6

to brand

728058

03 600lt - 22 Cfull door 304 aisi

l

2 6

to brand

728062

09 600lt - 22 Cfull door 304 aisi

m

2 6

to brand

726474

08 600lt - 22 Cfull door 430 aisi white

n

2 6

to brand

728303

07 600lt - 22 Cfull door 430 aisi

o

2 6

to brand

726687

00 600lt - 22 Cfull door 304 aisi 60 hz

p

2 6

to brand

726690

02

RS06FX2H

2x½ DOOR DIGIT.FREEZER 600L -22-15° A304

q

4 6

to brand

726966

00

RS06FX1FG

1 DR DIG.FREEZ+WHLS 600L -22-15° A304-UK

r

2 6

to brand

Pag. Indice Index

2 Armadio una porta Cabinet one door

3 Lista ricambi Spare parts list

4 Armadio 1/2 porte Cabinet half doors

6 Gruppo refrigerante Cooling unit

note:

Nuova sonda evaporatore su codici 726318 -726456 -726457-728058-728062-728602 ser.numb. 51100001

New evaporator probe in codes 726318 -726456 -726457-728058-728062-728602 ser.numb. 51100001

ultimo aggiornamento SPC con inserrmento il codice 726966

(2)

1

17

12

19

8

11

18

7 ₁₃

16

4

20

9

15

10

2

6

14

22

24

23

27

29 28

(3)

5 082257 Staffa superiore porta Upper bracket

6 082263 Guida per griglia dx-sx Runner for shelf right- left a,c,d,e,g,i,l,m,p,r

6 082206 Guida per griglia dx-sx Runner for shelf right-left b,f,h,n,o

7 089735 Guarnizione per porta Gasket door

8 083635 Griglia Shelf

9 083813 Baccinella raccogli condensa Tray a,c,d,e,g,i,l,m,o,p,r

10 083838 Gancio di supp.cremagliera Hook for Rack 11 083837 Gancio di supp.cremagliera Hook for Rack

* 083839 Tappo per gancio Plug for hook

12 087646 Cremagliera anteriore Front rack a,c,d,e,g,i,l,m,p,r

12 087773 Cremagliera anteriore Front rack b,f,h,n,o

13 089740 Porta Door a,c,d,e,g,i,l,p,r

13 089736 Porta Door b,f,h,o

13 099216 Porta Door m

13 099816 Porta Door n

14 087648 Cremagliera posteriore Back rack a,c,d,e,g,i,l,m,p,r

14 087774 Cremagliera posteriore Back rack b,f,h,n,o

15 089140 Piedino Foot

15 0A9562 Piedino Foot n,o

16 087658 Sifone scarico acqua Discharge pipe

17 089906 Cruscotto completo Panel(complete) a,c,i

17 089907 Cruscotto completo Panel(complete) b

17 089908 Cruscotto completo Panel(complete) d,m,p,r

17 089909 Cruscotto completo Panel(complete) e,l

17 089910 Cruscotto completo Panel(complete) f

17 089911 Cruscotto completo Panel(complete) g

17 099713 Cruscotto completo Panel(complete) n

17 099714 Cruscotto completo Panel(complete) o,h

18 0A8856 Boccola per porta Bush for door

19 0A8053 Serratura Lock

20 083814 Resistenza baccinella Heating element ptc a,c,d,e,g,i,l,m,o,p,r

21 089753 Chiusura posteriore Back panel

22 089912 Cavo riscaldante Heating cable

23 089902 Riscontro orizzzontale Orrizontal frame

24 089901 Riscontro verticale Vertical frame

25 082533 Guida per baccinella destra Right guide for tray b,f,h,n

26 082534 Guida per bacinella sinistra Left guide for tray b,f,h,n

27 080803 Bacinella Tray b,f,h,n

28 087110 Ruota con freno derby z540g5125 Whell with brake r

29 087111 Ruota derby z140g5125 Whell r

* 089899 Adesivo per cruscotto zanussi Stiker zanussi a,b,c

* 089900 Adesivo per cruscotto alpeninox Stiker for control panel alpeninox/wirp e,f,g

(4)

120

115

123

126

125

113

121

101

112

114

111

124

102

100

107

119

123

117

119

116

122

105

110

115

109

(5)

101 091239 Riscontro verticale Vertical frame

102 089902 Riscontro orizzzontale Orrizontal frame

103 082350 Staffa inferiore porta Lower bracket

104 082257 Staffa superiore porta Upper bracket

105 082374 Staffa centrale Central bracket

106 083813 Bacinella Tray

107 083814 Resistenza baccinella Heating element ptc

108 087658 Sifone scarico acqua Discharge pipe

109 091240 Traversa centrale Central support

110 091241 Riscontro traversa Frame or central support

111 085988 Cremagliera anteriore Front rack

112 087648 Cremagliera posteriore Back rack

113 082263 Guida per griglia dx-sx Runner for shelf right- left

114 083635 Griglia Shelf

115 090210 Gancio di supp.cremagliera Hook for Rack 116 090214 Gancio di supp.cremagliera Hook for Rack

117 089759 Porta superiore Upper door

118 089760 Porta inferiore Lower door

119 0A9741 Guarnizione per porta Gasket door

120 082219 Cerniera per porta Hinge for door

121 0A8856 Boccola per porta Bush for door

122 0A8529 Tappo chiusura serratura Plug for lock

123 0A8053 Serratura Lock

124 089953 Cavo riscaldante Heating cable

125 099421 Cruscotto Panel

126 053342 Molla arresto marchio Brand plate retainig spring

(6)

70

ELTN

52

54 56 57

58

80

61

81

62

77

69

67

68

60

76

75

63

55

59

66

72

(7)

53 0A9459 Valvola di carica Discharge valve

54 0A8419 Ventilatore condensatore Motor ventilator for condenser

55 084078 Filtro deidratatore Dehidrator filter q

55 083854 Filtro deidratatore Dehidrator filter

56 0A8843 Protezione ventola Fan protection

57 089697 Ventola per condensatore Fan for condenser

57 082230 Ventola per condensatore Fan for condenser p

58 085632 Condensatore Condenser

59 082125 Morsettiera Clamp

60 088374 Ventilatore cella Motor ventilator for evaporator

61 087654 Sonda cella Cell probe

62 0A9671 Termostato di sicurezza Security thermostat

63 088375 Protezione ventola Fan protection for evaporator

64 089175 Interruttore luminoso Swicth

65 089913 Termoregolatore EWID 974 NTC 2 Thermoregulator EWID 974 NTC2

66 087657 Prolunga di scarico Pipe for discharge

67 099570 Sonda Evaporatore Evaporator from ser. number 51100004

68 088377 Resistenza elettrica Heating element

69 088390 Evaporatore evs 60 Evaporator e evs 60

70 089756 Piletta con dado Discharge pipe with nut

71 089914 Compressore T 2168 GK Compressor T 2168 GK

71 085111 Compressore T 2168 GK 60 hz Compressor T 2168 GK 60 hz p 72 089915 Condensatore di marcia T 2168 GK Capacitor (run) T 2168 GK

73 083794 Rele per compressore T 2168 GK Relay for compressor T 2168 GK

74 087485 Micro porta Swicth for door

75 087650 Sifone di scarico Discharge pipe

76 088376 Ventola evap. Fan evap.

77 087779 Resistenza per piletta Heating cable for pipe

78 0A9596 Rele` Relay

78 088557 Teleruttore K1-09D10 Relay K1-09D10 q

79 089905 Guarnizione termoregolatore Gasket termoregulator

80 099474 Supporto gruppo Cooling support
