• No results found

K2MoO2P2O7

N/A
N/A
Protected

Academic year: 2020

Share "K2MoO2P2O7"

Copied!
9
0
0

Loading.... (view fulltext now)

Full text

(1)

Acta Cryst.(2003). E59, i65±i67 DOI: 10.1107/S1600536803007001 Zid, Driss and Jouini K2MoO2P2O7

i65

inorganic papers

Acta Crystallographica Section E Structure Reports Online

ISSN 1600-5368

K2MoO2P2O7

Mohamed Faouzi Zid, Ahmed Driss* et Tahar Jouini

Laboratoire de MateÂriaux et Cristallographie, Faculte des Sciences, Universite de Tunis-ElManar, 2092 El-Manar, Tunis, Tunisia

Correspondence e-mail: [email protected]

Key indicators

Single-crystal X-ray study

T= 293 K

Mean(P±O) = 0.004 AÊ

Rfactor = 0.033

wRfactor = 0.077

Data-to-parameter ratio = 14.4

For details of how these key indicators were automatically derived from the article, see http://journals.iucr.org/e.

#2003 International Union of Crystallography Printed in Great Britain ± all rights reserved

Dipotassium molybdenyl diphosphate is built up from ribbons of MoO6octahedra linked to P2O7groups running along thec

axis. The K+cations are located in the channels delimited by

anionic (MoO2P2O7)n ribbons. The structure contains

MoP2O11 units, in which each P2O7 group shares two of its

apices with an MoO6 octahedron. The title compound is

isotypic with (NH4)2MoO2P2O7. K2MoO2P2O7

(one-dimen-sional) is related structurally to Na2VOP2O7

(two-dimen-sional) and -BaV2(P2O7)2 (three-dimensional), all of them

being built up fromMP2O11(M= Mo, V) units.

Commentaire

La recherche des mateÂriaux aÁ charpente bidimensionnelle fait l'objet de nombreuses investigations, compte tenu de leur importance en catalyse heÂteÂrogeÁne (Nguyen & Sleight, 1996; Centiet al., 1988) ou bien en conductivite ionique (Daidouhet al., 1997; Lii & Wang, 1989). L'exploration du systeÁme K±Mo± As±O, nous a permis de caracteÂriser les composeÂs en couches K2MoO2As2O7 (Zid & Jouini, 1996a) et K2MoO2(MoO2

-As2O7)2 (Zid & Jouini, 1996b). Nous avons alors cherche aÁ

syntheÂtiser les diphosphates eÂquivalents a®n de reÂaliser une eÂtude comparative, des proprieÂteÂs potentielles, entre diarseÂniates et diphosphates. C'est ainsi que, dans le systeÁme K±Mo±P±O, K2MoO2P2O7 a eÂte isoleÂ. Ce compose de

formulation analogue aÁ K2MoO2As2O7 s'aveÁre isostructural

au sel de diammonium homologue (NH4)2MoO2P2O7

(Aver-buch-Pouchot, 1988), comme c'est souvent le cas pour les cations K+ et (NH

4)+. La Fig. 1 montre clairement l'aspect

unidimendionnel de l'enchaõÃnement des octaeÁdres MoO6 et

RecËu le 13 mars 2003 Accepte le 26 mars 2003 Internet 31 mars 2003

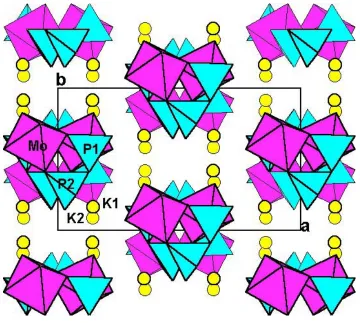

Figure 1

(2)

inorganic papers

i66

Zid, Driss and Jouini K2MoO2P2O7 Acta Cryst.(2003). E59, i65±i67 des groupements diphosphates P2O7 dans la structure de

K2MoO2P2O7, mettant en eÂvidence l'espace ouÁ logent les

cation K+.

La structure de K2MoO2P2O7 est caracteÂriseÂe par

l'ex-istence de l'unite cyclique MoP2O11qui se manifeste

freÂque-ment dans les composeÂs de formulationAMP2O7(A= alcalin

etM= meÂtal trivalent) (Riouet al., 1989; Wang & Hwu, 1991; Belkouch et al., 1995), formant ici des rubans in®nis (MoO2P2O7)2ÿ, paralleÁles aÁ l'axe c (Fig. 2), au moyen des

liaisons mixtes Mo±O±P. Les cations situeÂs entre les rubans assurent leur assemblage (Fig. 1). De plus si on se limite aÁ une spheÁre de rayon eÂgal aÁ 3,06 AÊ [rmax(K+) = 1,64 AÊ et

rmax(O2ÿ) = 1,42 AÊ] d'apreÁs Shannon (1976), ils sont

hexa-coordineÂs (Tableau 1). La structure preÂsente des distances en accord avec le nombre et la nature des liaisons formeÂes. Les calculs des forces de valence de ces liaisons d'apreÁs la formule deÂveloppeÂe par Brown (Brown & Altermatt, 1985; Brese & O'Keeffe, 1991) aboutissent aux valeurs: Mo +6,01; P1 +4,81; P2 +4,79; K1 +1,06; K2 +0,88. Elles sont proches des charges des cations dans le diphosphate eÂtudieÂ. La comparaison de la structure de K2MoO2P2O7 avec celles des composeÂs

renfer-mant les meÃmes types de rubans montre que ces derniers se connectent par partage des sommets entre octaeÁdres et teÂtraeÁdres pour former une charpente bidimensionnelle simi-laire aÁ celle rencontreÂe dans le mateÂriau en couche Na2VOP2O7 (Benhamada et al., 1992), et par formation de

ponts mixtesMÐOÐP (M= Mo, V) dans les trois directionsa,

b et c pour conduire aÁ celle tridimensionnelle de -BaV2

-(P2O7)2(Hwuet al., 1994).

Partie expeÂrimentale

K2MoO2P2O7a eÂte preÂpareÂ, sous forme de poudre polycristalline, aÁ

partir de KH2PO4 et (NH4)2Mo4O13 pris dans les proportions

K:P:Mo = 2:2:1. L'eÂchantillon initial, ®nement broyeÂ, est preÂchauffe aÁ l'air aÁ 573 K en vue de l'eÂlimination de NH3et H2O puis porte aÁ la

fusion aÁ 988 K pendant quatre heures. Il est ensuite soumis aÁ un refroidissement lent aÁ la vitesse de 2par heure jusqu'aÁ 968 K, pour

favoriser la germination des cristaux, le meÂlange eÂtant alors aÁ l'eÂtat paÃteux, il est maintenu aÁ cette tempeÂrature pendant quatre jours. Un second refroidissement lent (5 K hÿ1) a eÂte effectue jusqu'aÁ 903 K,

puis plus rapide aÁ 50 K hÿ1avant d'eÃtre ramene aÁ la tempeÂrature

ambiante. Les cristaux obtenus, de couleur jaunaÃtre, sont seÂpareÂs du ¯ux aÁ l'eau bouillante.

DonneÂes cristallines K2MoO2P2O7

Mr= 380,1

Monoclinique,C2=c a= 13,778 (1) AÊ

b= 8,0216 (9) AÊ

c= 15,595 (1) AÊ = 98,44 (1)

V= 1704,9 (3) AÊ3

Z= 8

Dx= 2,962 Mg mÿ3

MoKradiation

ParameÁtres de la maille aÁ l'aide de 25 re¯exions

= 8±15 = 2,92 mmÿ1

T= 293 (2) K Prisme, jaune 0,120,100,08 mm Collection des donneÂes

DiffractomeÁtre Enraf±Nonius CAD-4

Balayage!/2

Correction d'absorption: scan (Northet al., 1968)

Tmin= 0,721,Tmax= 0,800

1919 re¯exions mesureÂes 1843 re¯exions indeÂpendantes 1453 re¯exions avecI> 2(I)

Rint= 0,017

max= 27,0

h= 0!17

k= 0!10

l=ÿ19!19

2 re¯exions de reÂfeÂrence freÂquence: 120 min variation d'intensiteÂ: 2%

Af®nement

Af®nement aÁ partir desF2

R[F2> 2(F2)] = 0,033

wR(F2) = 0,077

S= 1,13 1843 re¯exions 128 parameÁtres w = 1/[2(F

o2) + (0,0099P)2+

17,97P] whereP= (Fo2+ 2Fc2)/3

(/)max= 0,014

max= 0,60 e AÊÿ3

min=ÿ0,65 e AÊÿ3

Correction d'extinction:

SHELXL97

Coef®cient d'extinction: 0,00044 (7)

Tableau 1

ParameÁtres geÂomeÂtriques (AÊ,).

MoÐO9 1,705 (4)

MoÐO8 1,708 (4)

MoÐO5i 2,016 (4)

MoÐO7ii 2,037 (4)

MoÐO2 2,137 (4)

MoÐO4 2,170 (4)

K1ÐO3ii 2,686 (4)

K1ÐO1iii 2,753 (4)

K1ÐO3 2,794 (4)

K1ÐO9iv 2,807 (4)

K1ÐO8v 2,837 (4)

K1ÐO7 2,851 (4)

K2ÐO1vi 2,769 (4)

K2ÐO8vii 2,786 (4)

K2ÐO1 2,851 (4)

K2ÐO3viii 2,848 (4)

K2ÐO5viii 2,950 (4)

K2ÐO2 2,916 (4)

P1ÐO1 1,491 (4)

P1ÐO2 1,523 (4)

P1ÐO7 1,559 (4)

P1ÐO6 1,613 (4)

P2ÐO3 1,493 (4)

P2ÐO4 1,521 (4)

P2ÐO5 1,550 (4)

P2ÐO6 1,616 (4)

O9ÐMoÐO8 102,4 (2)

O9ÐMoÐO5i 93,9 (2)

O8ÐMoÐO5i 95,4 (2)

O9ÐMoÐO7ii 92,9 (2)

O8ÐMoÐO7ii 94,5 (2)

O5iÐMoÐO7ii 166,5 (2)

O9ÐMoÐO2 92,3 (2)

O8ÐMoÐO2 165,2 (2)

O5iÐMoÐO2 81,2 (2)

O7iiÐMoÐO2 86,9 (2)

O9ÐMoÐO4 170,4 (2)

O8ÐMoÐO4 86,4 (2)

O5iÐMoÐO4 89,0 (2)

O7iiÐMoÐO4 82,4 (2)

O2ÐMoÐO4 79,1 (2)

O1ÐP1ÐO2 114,3 (2)

O1ÐP1ÐO7 114,3 (2)

O2ÐP1ÐO7 110,7 (2)

O1ÐP1ÐO6 106,4 (2)

O2ÐP1ÐO6 107,8 (2)

O7ÐP1ÐO6 102,3 (2)

O3ÐP2ÐO4 115,0 (2)

O3ÐP2ÐO5 108,7 (2)

O4ÐP2ÐO5 110,7 (2)

O3ÐP2ÐO6 108,8 (2)

O4ÐP2ÐO6 109,1 (2)

O5ÐP2ÐO6 103,9 (2)

P1ÐO6ÐP2 131,2 (2)

Codes de symeÂtrie: (i) ÿx;1ÿy;1ÿz; (ii) ÿx;y;1

2ÿz; (iii) 12ÿx;yÿ12;12ÿz; (iv)

ÿx;yÿ1;1

2ÿz; (v) 12‡x;yÿ12;z; (vi) 12ÿx;32ÿy;1ÿz; (vii) 12‡x;12‡y;z; (viii)

x;1‡y;z.

Figure 2

(3)

Collection des donneÂes: CAD-4 EXPRESS (Duisenberg, 1992; MacõÂcÏek & Yordanov, 1992); af®nement des parameÁres de la maille: CAD-4 EXPRESS; reÂduction des donneÂes: XCAD4 (Harms & Wocadlo, 1995); programme(s) pour la solution de la structure: SHELXS97 (Sheldrick, 1997); programme(s) pour l'af®nement de la structure: SHELXL97 (Sheldrick, 1997); graphisme moleÂculaire: DIAMOND (Brandenburg, 1998); logiciel utilise pour preÂparer le mateÂriel pour publication:SHELXL97.

ReÂfeÂrences

Averbuch-Pouchot, M. T. (1988).Acta Cryst.C44, 2046±2048.

Belkouch, J., Monceaux, L., Bordes, E., & Courtine, P. (1995).Mater. Res. Bull.

30, 149±156.

Benhamada, L., Grandin, A., Borel, M. M., Leclaire, A. & Raveau, B. (1992).

J. Solid State Chem.101, 154±160.

Brandenburg, K. (1998).DIAMOND. Version 2,0. Crystal Impact GbR, Bonn, Allemagne.

Brese, N. E. & O'Keeffe, M. (1991).Acta Cryst.B47, 192±197. Brown, I. D. & Altermatt, D. (1985).Acta Cryst.B41, 244±247. Centi, G., Tri®ro, J. R. & Franchetti, V. M. (1988).Chem. Rev.88, 55±61. Daidouh, A., Veiga, M. L. & Pico, C. (1997).J. Solid State Chem.130, 28±34. Duisenberg, A. J. M. (1992).J. Appl. Cryst.25, 92±96.

Harms, K. & Wocadlo, S. (1995).XCAD4. Universite de Marburg, Allemagne. Hwu, S.-J., Caroll, R. I. & Serra, D. L. (1994).J. Solid State Chem.110, 290±294. Lii, K. H. & Wang, S. H. (1989).J. Solid State Chem.95, 239±245.

MacõÂcÏek, J. & Yordanov, A. (1992).J. Appl. Cryst.25, 73±80.

Nguyen, P. T. & Sleight, A. W. (1996).J. Solid State Chem.122, 259±265. North, A. C. T., Phillips, D. C. & Mathews, F. S. (1968).Acta Cryst.A24, 351±

359.

Riou, D., Leclaire, A., Grandin, A. & Raveau, B. (1989).Acta Cryst.C45, 989± 991.

Shannon, R. D. (1976).Acta Cryst.A32, 751±759.

Sheldrick, G. M. (1997).SHELXS97 etSHELXL97. Universite de GoÈttingen, Allemagne.

Wang, S. & Hwu, S.-J. (1991).J. Solid State Chem.92, 219±226. Zid, M. F. & Jouini, T. (1996a).Acta Cryst.C52, 1334±1336. Zid, M. F. & Jouini, T. (1996b).Acta Cryst.C52, 2947±2949.

(4)

supporting information

sup-1

Acta Cryst. (2003). E59, i65–i67

supporting information

Acta Cryst. (2003). E59, i65–i67 [doi:10.1107/S1600536803007001]

K

2

MoO

2

P

2

O

7

Mohamed Faouzi Zid, Ahmed Driss et Tahar Jouini

S1. Comment

La recherche des matériaux à charpente bidimensionnelle fait l'objet de nombreuses investigations, compte tenu de leur

importance en catalyse hétérogène (Nguyen & Sleight, 1996; Centi et al., 1988) ou bien en conductivité ionique (Daidouh

et al., 1997; Lii & Wang, 1989). L'exploration du système K–Mo–As–O, nous a permis de caractériser les composés en couches K2MoO2As2O7 (Zid & Jouini, 1996a) et K2MoO2(MoO2As2O7)2 (Zid & Jouini, 1996b). Nous avons alors cherché

à synthétiser les diphosphates équivalents afin de réaliser une étude comparative, des propriétés potentielles, entre

diarséniates et diphosphates. C'est ainsi que, dans le système K–Mo–P–O, K2MoO2P2O7 a été isolé. Ce composé de

formulation analogue à K2MoO2As2O7 s'avère isostructural au sel de diammonium homologue (NH4)2MoO2P2O7

(Averbuch-Pouchot, 1988), comme c'est souvent le cas pour les cations K+ et (NH4)+. La Fig. 1 montre clairement l'aspect

unidimendionnel de l'enchaînement des octaèdres MoO6 et des groupements diphosphates P2O7 dans la structure de

K2MoO2P2O7, mettant en évidence l'espace où logent les cation K+.

La structure de K2MoO2P2O7 est caractérisée par l'existence de l'unité cyclique MoP2O11 qui se manifeste fréquement

dans les composés de formulation AMP2O7 (A = Alcalin et M = Métal trivalent) (Riou et al., 1989; Wang & Hwu, 1991;

Belkouch et al., 1995) forme ici des rubans infinis (MoO2P2O7)2-, parallèles à l'axe c (Fig. 2), au moyen des liaisons

mixtes Mo–O–P. Les cations situés entre les rubans assurent leur assemblage (Fig. 1). De plus si on se limite à une sphère

de rayon égal à 3,06 Å [rmax(K+) = 1,64 Å e t rmax(O2-) = 1,42 Å] d'après Shannon (1976), ils sont hexacoordinés (Tableau

2). La structure présente des distances en accord avec le nombre et la nature des liaisons formées. Les calculs des forces

de valence de ces liaisons d'après la formule développée par Brown (Brown & Altermatt, 1985; Brese & O′Keeffe, 1991)

aboutissent aux valeurs: Mo(+6,01), P1(+4,81), P2(+4,79), K1(+1,06) e t K2(+0,88). Elles sont proches des charges des

cations dans le diphosphate étudié. La comparaison de la structure de K2MoO2P2O7 avec celles des composés renfermant

les mêmes types de rubans montre que ces derniers se connectent par partage des sommets entre octaèdres et tétraèdres

pour former une charpente deux-dimendionnel similaire à celle rencontrée dans le matériau en couche Na2VOP2O7

(Benhamada et al., 1992), et par formation de ponts mixtes M–O–P (M = Mo, V) dans les trois directions a, b et c pour

conduire à celle trois-dimendionnel de β-BaV2(P2O7)2 (Hwu et al., 1994).

S2. Experimental

K2MoO2P2O7 a été préparé, sous forme de poudre polycristalline, à partir de KH2PO4 et (NH4)2Mo4O13 pris dans les

proportions K:P:Mo = 2:2:1. L′échantillon initial, finement broyé, est préchauffé à l'air à 573 K en vue de l′élimination de

NH3 et H2O puis porté à la fusion à 988 K pendant quatre heures. Il est ensuite soumis à un refroidissement lent à la

vitesse de 2° par heure jusqu′à 968 K, pour favoriser la germination des cristaux, le mélange étant alors à l′état pâteux, il

est maintenu à cette température pendant quatre jours. Un second refroidissement lent (5 K h-1) a été effectué jusqu′à 903

K, puis plus rapide à 50 K h-1 avant d′être ramené à la température ambiante. Les cristaux obtenus, de couleur jaunâtre,

(5)

supporting information

sup-2

[image:5.610.126.486.69.392.2]

Acta Cryst. (2003). E59, i65–i67 Figure 1

(6)

supporting information

sup-3

[image:6.610.132.484.71.456.2]

Acta Cryst. (2003). E59, i65–i67 Figure 2

Projection de la stucture de K2MoO2P2O7 selon b.

Dipotassium molybdenyl diphosphate

Crystal data K2MoO2P2O7 Mr = 380.1 Monoclinic, C2/c Hall symbol: -C 2yc a = 13.778 (1) Å b = 8.0216 (9) Å c = 15.595 (1) Å β = 98.44 (1)° V = 1704.9 (3) Å3 Z = 8

F(000) = 1456 Dx = 2.962 Mg m−3

Mo radiation, λ = 0.71073 Å Cell parameters from 25 reflections θ = 8–15°

µ = 2.92 mm−1 T = 293 K Prism, yellow

0.12 × 0.10 × 0.08 mm

Data collection Enraf-Nonius CAD-4

diffractometer

Radiation source: fine-focus sealed tube

(7)

supporting information

sup-4

Acta Cryst. (2003). E59, i65–i67 Absorption correction: ψ scan

(North et al., 1968) Tmin = 0.721, Tmax = 0.800 1919 measured reflections 1843 independent reflections 1453 reflections with I > 2σ(I) Rint = 0.017

θmax = 27.0°, θmin = 2.6° h = 0→17

k = 0→10 l = −19→19

2 standard reflections every 120 min intensity decay: 2%

Refinement Refinement on F2 Least-squares matrix: full R[F2 > 2σ(F2)] = 0.033 wR(F2) = 0.077 S = 1.13 1843 reflections 128 parameters 0 restraints

Primary atom site location: structure-invariant direct methods

Secondary atom site location: difference Fourier map

w = 1/[σ2(F

o2) + (0.0099P)2 + 17.97P] where P = (Fo2 + 2Fc2)/3

(Δ/σ)max = 0.014 Δρmax = 0.60 e Å−3 Δρmin = −0.65 e Å−3

Extinction correction: SHELXL97, Fc*=kFc[1+0.001xFc2λ3/sin(2θ)]-1/4 Extinction coefficient: 0.00044 (7)

Special details

Geometry. All e.s.d.'s (except the e.s.d. in the dihedral angle between two l.s. planes) are estimated using the full covariance matrix. The cell e.s.d.'s are taken into account individually in the estimation of e.s.d.'s in distances, angles and torsion angles; correlations between e.s.d.'s in cell parameters are only used when they are defined by crystal symmetry. An approximate (isotropic) treatment of cell e.s.d.'s is used for estimating e.s.d.'s involving l.s. planes.

Refinement. Refinement of F2 against ALL reflections. The weighted R-factor wR and goodness of fit S are based on F2, conventional R-factors R are based on F, with F set to zero for negative F2. The threshold expression of F2 > σ(F2) is used only for calculating R-factors(gt) etc. and is not relevant to the choice of reflections for refinement. R-factors based on F2 are statistically about twice as large as those based on F, and R- factors based on ALL data will be even larger.

Fractional atomic coordinates and isotropic or equivalent isotropic displacement parameters (Å2)

x y z Uiso*/Ueq

Mo −0.11455 (3) 0.64360 (6) 0.36439 (3) 0.0109 (1)

K1 0.14457 (9) 0.1634 (2) 0.23762 (8) 0.0213 (3)

K2 0.1416 (1) 0.9143 (2) 0.47828 (9) 0.0239 (3)

P1 0.1293 (1) 0.5808 (2) 0.34432 (9) 0.0116 (3)

P2 0.0378 (1) 0.3007 (2) 0.42395 (9) 0.0112 (3)

O1 0.2230 (3) 0.6669 (5) 0.3785 (2) 0.0171 (8)

O2 0.0373 (3) 0.6790 (5) 0.3552 (2) 0.0141 (8)

O3 0.0270 (3) 0.1476 (5) 0.3689 (2) 0.0200 (9)

O4 −0.0534 (3) 0.4096 (5) 0.4174 (2) 0.0158 (8)

O5 0.0724 (3) 0.2488 (5) 0.5193 (2) 0.0149 (8)

O6 0.1279 (3) 0.4102 (5) 0.3988 (2) 0.0172 (9)

O7 0.1239 (3) 0.5159 (5) 0.2495 (2) 0.0178 (9)

O8 −0.2245 (3) 0.5729 (6) 0.3882 (3) 0.0216 (9)

O9 −0.1462 (3) 0.8279 (5) 0.3135 (2) 0.0196 (9)

Atomic displacement parameters (Å2)

U11 U22 U33 U12 U13 U23

(8)

supporting information

sup-5

Acta Cryst. (2003). E59, i65–i67

K1 0.0177 (6) 0.0265 (7) 0.0192 (6) 0.0038 (6) 0.0012 (5) −0.0034 (6)

K2 0.0246 (7) 0.0214 (7) 0.0253 (7) 0.0026 (6) 0.0025 (5) 0.0010 (6)

P1 0.0115 (6) 0.0134 (7) 0.0101 (6) −0.0007 (6) 0.0020 (5) 0.0011 (5)

P2 0.0122 (6) 0.0117 (7) 0.0097 (6) 0.0018 (5) 0.0015 (5) 0.0006 (5)

O1 0.012 (2) 0.020 (2) 0.019 (2) 0.001 (2) 0.001 (2) −0.002 (2)

O2 0.013 (2) 0.013 (2) 0.017 (2) −0.002 (2) 0.004 (2) 0.001 (2)

O3 0.023 (2) 0.018 (2) 0.017 (2) 0.003 (2) −0.003 (2) −0.005 (2)

O4 0.016 (2) 0.013 (2) 0.019 (2) 0.003 (2) 0.005 (2) 0.003 (2)

O5 0.020 (2) 0.012 (2) 0.012 (2) 0.004 (2) 0.000 (2) 0.002 (2)

O6 0.013 (2) 0.021 (2) 0.018 (2) 0.004 (2) 0.004 (2) 0.011 (2)

O7 0.025 (2) 0.018 (2) 0.011 (2) 0.002 (2) 0.003 (2) −0.001 (2)

O8 0.014 (2) 0.029 (2) 0.023 (2) −0.001 (2) 0.005 (2) 0.004 (2)

O9 0.028 (2) 0.015 (2) 0.016 (2) 0.006 (2) 0.000 (2) 0.004 (2)

Geometric parameters (Å, º)

Mo—O9 1.705 (4) K2—P1vii 3.8797 (19)

Mo—O8 1.708 (4) P1—O1 1.491 (4)

Mo—O5i 2.016 (4) P1—O2 1.523 (4)

Mo—O7ii 2.037 (4) P1—O7 1.559 (4)

Mo—O2 2.137 (4) P1—O6 1.613 (4)

Mo—O4 2.170 (4) P1—K1x 3.5977 (19)

Mo—K1iii 3.6086 (14) P1—K2vii 3.8797 (19)

K1—O3ii 2.686 (4) P2—O3 1.493 (4)

K1—O1iv 2.753 (4) P2—O4 1.521 (4)

K1—O3 2.794 (4) P2—O5 1.550 (4)

K1—O9v 2.807 (4) P2—O6 1.616 (4)

K1—O8vi 2.837 (4) P2—K1ii 3.4663 (19)

K1—O7 2.851 (4) P2—K2xi 3.466 (2)

K1—O4ii 3.230 (4) P2—K2i 3.537 (2)

K1—O9vi 3.232 (4) O1—K2vii 2.769 (4)

K1—O6 3.234 (4) O1—K1x 2.753 (4)

K1—O7iv 3.380 (4) O3—K1ii 2.686 (4)

K1—P2ii 3.4663 (19) O3—K2xi 2.848 (4)

K1—P1iv 3.5977 (19) O4—K1ii 3.230 (4)

K2—O1vii 2.769 (4) O4—K2i 3.384 (4)

K2—O8viii 2.786 (4) O5—Moi 2.016 (4)

K2—O1 2.851 (4) O5—K2xi 2.950 (4)

K2—O3ix 2.848 (4) O5—K2i 3.231 (4)

K2—O5ix 2.950 (4) O7—Moii 2.037 (4)

K2—O2 2.916 (4) O7—K1x 3.380 (4)

K2—O5i 3.231 (4) O8—K2xii 2.786 (4)

K2—O4i 3.384 (4) O8—K1iii 2.837 (4)

K2—P1 3.383 (2) O9—K1xiii 2.807 (4)

K2—P2ix 3.466 (2) O9—K1iii 3.232 (4)

K2—P2i 3.537 (2)

(9)

supporting information

sup-6

Acta Cryst. (2003). E59, i65–i67

O9—Mo—O5i 93.9 (2) O1—P1—O2 114.3 (2)

O8—Mo—O5i 95.4 (2) O1—P1—O7 114.3 (2)

O9—Mo—O7ii 92.9 (2) O2—P1—O7 110.7 (2)

O8—Mo—O7ii 94.5 (2) O1—P1—O6 106.4 (2)

O5i—Mo—O7ii 166.5 (2) O2—P1—O6 107.8 (2)

O9—Mo—O2 92.3 (2) O7—P1—O6 102.3 (2)

O8—Mo—O2 165.2 (2) O3—P2—O4 115.0 (2)

O5i—Mo—O2 81.2 (2) O3—P2—O5 108.7 (2)

O7ii—Mo—O2 86.9 (2) O4—P2—O5 110.7 (2)

O9—Mo—O4 170.4 (2) O3—P2—O6 108.8 (2)

O8—Mo—O4 86.4 (2) O4—P2—O6 109.1 (2)

O5i—Mo—O4 89.0 (2) O5—P2—O6 103.9 (2)

O7ii—Mo—O4 82.4 (2) P1—O6—P2 131.2 (2)

Figure

Figure 1
Figure 2Projection de la stucture de K2MoO2P2O7 selon b.

References

Related documents

Wat hierbij wel van belang is, is de algehele organisatie, namelijk dat Dutch Golf Epe onderdeel is van Dutch Golf en dat als er mensen interesse hebben in de golfsport zij

Let each group read the information in Activity Sheet 3.3, Wall of Water, page 33?. Have students use their drawing/model to discuss the causes and effects

Zo is het gemiddelde percentage op de indirecte vragen bij 23 van de 32 delicten hoger wanneer de deelnemers eerst de directe vragen beantwoord hebben en vervolgens de

The Warwick Research Archive Portal (WRAP) makes this work by researchers of the University of Warwick available open access under the following conditions.. Copyright © and all

In this communication, the relation between water levels in Koyna and Warna reservoirs and RTS; how RTS earthquake sequences differ from normal earthquake sequences in the

Automatic political preference prediction from social media posts has to date proven successful only in distinguishing between publicly declared liberals and conserva- tives in the

using Granger Causality test found a unidirectional causal relationship from stock prices to. exchange rates, but also supports the traditional approach in post

Proceedings of the 40th Annual Meeting of the
