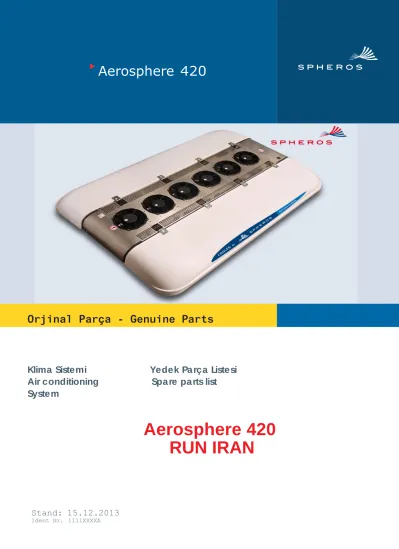

Aerosphere 420 RUN IRAN

Aerosphere 420

Orjinal Parça - Genuine Parts

Klima Sistemi

Yedek Pa rça Listesi

Air conditioning Spa re pa rts list

System

Aerosphere 420

RUN IRAN

Stand: 15.12.2013

İçerik/Content:

1. Klima / AC Unit

4 - 9

2. Elektrik Komponentleri / Electrical components 10-11

3. Montaj Parçaları / Montage Parts

12-14

4. Kompresör Grubu / Compressor G r o u p

15-16

5. Kompresör FKX40/655K /Compressor FKX40/655K 17-18

6. Şoför Yatma Yeri Kliması / Driver compartement AC Unit 19-20

7. Şoför Kliması / Frontbox

20-21

Poz /

Item.

Parça-Nr.

Part. No:

Tanım / Description

Açıklama / Remarks

0 11114774A Aerosphere 420 Tropic

Isıtmalı / Klapeli - Sadece Radyal Fanlar fırçasız with FA with heat - brushless radial fans only

FA = Fresh Air Heat = Heating

1. Klima / AC Unit

4 - 5

6 - 7

1

2

3

4

Aerosphere 420

Aerosphere 420

1.

Klima / AC Unit

5

Poz /

Item.

Parça-Nr.

/ Part.

no.

Tanım

/ Description

Miktar /

Quantity

11114774

A

1 111 136 68D Kapak Sol 420 Cover Le. 420 1 _X 2 111 136 67D Kapak Sağ 420 Cover Re. 420 1 _X 3 111 135 85D Kondanser Kapağı Cover sheet condenser 1 _X 4 68 981C Aksiyel Fan Axial fan 6 _X 5 68 055B Fan Koruyucu Protection Grill Fan 6 _X 6 84 021 18A Menteşe Hinges 8 _X 7 84 021 28A Menteşe Kapağı Cover Hinge 8 _X

Aerosphere 420

1. Klima / AC Unit

6

1

2

3

4

5

6

9

10

7

8

11

12

13

14

15

16

17

18

1.

Klima / AC Unit

7

Poz /

Item.

Parça-Nr.

/ Part. no.

Tanım

/ Description

Quantity

Miktar /

11114774

A

1 111 136 69C Evaparatör Peteği Sol Evaporator Left 1 _X 2 111 136 70C Evaparatör Peteği Sağ Evaporator Right 1 _X 3 111 147 41B Isitma Peteği Sol Heating Coil Left 1 _X 4 111 147 42B Isitma Peteği Sağ Heating Coil Right 1 _X 5 11 041 66C Klape Motoru Buschjost Servomotor Buschjost 2 _X 6 111 168 79A Klape mili Motor Tarafı Flap Shaft Al Motor Side 4 _X 7 111 168 78A Klape mil burcu Flap Shaft Bushing 2 _X 8 84 021 59A Klape Sacı Tropical air sheet Tropical 2 _X 9 111 126 74C Radyal Fan (Fırçasız) Radial Blower (EC) 8 _X 10 11 020 26C Spannklammer Geblaese Fixing Block 16 _X 11 111 127 70A Isıtma Role Bordu-W003 Servo Adapter Board GL-W003 1 _X 12 111 147 36B Kablo Takımı Tropik 420 Cable Harness Tropic 420 1 _X 13 111 136 71B Kondanser Peteği Condenser 1 _X 14 11 041 21B Kablo Takımı Kondanser Cable Harness Condenser 1 _X 15 84 020 87A Sıcaklık Sensörü Temperature Sensor 1 _X 16 84 017 45A Kurutucu Boru Takımı Tube Set Refrigerant 1 _X 17 11 009 51A Emniyet Vanası Safety Valve 1 _X 16 84 021 24A Boru Takımı (Isıtma) Pipe (heating) 1 _X

Aerosphere 420

1. Klima / AC Unit

8

1

2

3

4

5

6

7

8

9

10

11

12

1.

Klima / AC Unit

9

Poz /

Item.

/ Part. no.

Parça-Nr.

Tanım

/ Description

Quantity

Miktar /

11114774

A

1 111 113 98A Role Plakası GL-W570 relay board GL-W570 1 _X 2 111 113 99C Kuman. Kutusu GL-W555 control unit GL-W555 1 _X 3 84 020 84A Sıcaklık Sensörü Temperature Sensor 1 _X 4 31 738B Buzlanma Termostatı Thermostat Ice Protection 1 _X 5 111 135 63A Exp. Ventil TOESX-0-0101 Exp. Valve TOESX-0-0101 2 _X 6 11 041 69B Kurutucu Filtre7/8"UNF Filter dryer 7/8" UNF 1 _X 7 84 021 49A Gaz Toplama Tankı Collector 1 _X 8 111 151 06A Emiş Boru Takımı Suction Tube 1 _X 9 111 151 07A Basınç Boru Takımı Pressure Tube 1 _X 10 111 147 55A Akışkan Boru Takımı Fluid Pipe 1 _X 11 84 017 43A Emiş Boru Takımı I Suction Tube I 1 _X 12 84 017 46A Frontboks Boru Takımı Tube Set Frontbox 1 _X

Aerosphere 420

2. Elektrik Komponentleri / Electrical components

9

11

10

1

8

7

6

5

4

3

2

10

12

2.

Elektrik Komponentleri / Electrical Components

11

Poz /

Item.

Parça-Nr. /

Part. no.

Tanım

/ Description

Quantity

Miktar /

1 111 147 28D Kumanda Paneli GlobusEDGE control panel GlobusEDGE 1 _X 2 111 113 99C Kumanda Kutusu GL-W555 control unit GL-W555 1 _X 3 111 113 98A Role Plakası GL-W570 relay board GL-W570 1 _X 4 111 127 70A Isıtma Role Bordu-W003 Servo Adapter Board GL-W003 1 _X 5 84 020 87A Sıcaklık Sensörü Temperature Sensor GL-S 030 1 _X 6 11 030 42A Sıcaklık Sensörü GL-W520 Temperature Sensor GL-W520 1 _X 7 84 020 84A Sıcaklık Sensörü SC-SP030 Temperature Sensor SC-SP030 1 _X 8 31 738B Buzlanma Termostatı Thermostat Ice Protection 1 _X 9 27 102 01A 2/2 Yollu Su Vanası 2/2 Way Water Valve 1 _X 10 84 020 90A Sigorta 125A Fuse 125A 1 _X 11 11 041 68A 3 Yollu Su Vanası 3 Way Control Water Valve 1 _X 12 111 147 43D Kontrol Kablo Takımı Control Cable Harness 1 _X

Aerosphere 420

3.

Montaj parçaları / Montage Parts

1 2 3

4

5 6

7 8 9

10 11 12

13

14

15

4.

16

17 18

12

Aerosphere 420

3.

Montaj parçaları / Montage Parts

19 20

21

22

23

3.

Montaj parçaları / Montage Parts

14

Poz /

Item.

Parça-Nr. /

Part. no.

Tanım

/ Description

Quantity

Miktar /

1 111 147 28D Kumanda Paneli GlobusEDGE control panel GlobusEDGE 1 _X 2 111 147 43D Kontrol Kablo Takımı Control Cable Harness 1 _X 3 16 881A Bağlantı Rakoru 90˚NW25 Flange Connection

90˚NW25 2 _X 4 94 471A Bağlantı Rakoru 90˚NW32 Flange Connection

90˚NW32 1 _X 5 24 632A Yuvarlak Conta Valve seal flat 6 _X 6 111 147 72B Bağlantı rakoru DN32 90° Flange Connection DN25 90° _{FB Bağlantı Portlu with Servicep} 1 X 7 27 102 01A 2/2 Yollu Su Vanası 2/2 Way Water Valve 1 _X 8 11 041 68A 3 Yollu Su Vanası 3 Way Control Water Valve 1 _X 9 11 030 42A Sıcaklık Sensörü GL-W520 Temperature Sensor GL-W520 1 _X 10 11 030 26A _{Dudak Ventili Lip valve 4 X} 11 111 159 53A O-ring Bağ. Rakor 90° NW8

O-Ring Fitting 90˚ NW8

1 _X 12 111 147 76A O-ring Bağ. Rakor 180° NW10 O-Ring Fitting 180˚ NW10

3 _X 13 111 138 43A O-ring Bağ. Rakor 180° NW16 O-Ring Fitting 180˚ NW16

4 _X 14 111 145 24A O-ring Bağ. Rakor 90° NW13O-Ring Fitting 90˚ NW13

1 _X

15 111 124 60A O-ring Bağ. Rakor 90° NW16

O-Ring Fitting 90˚ NW16

1 _X 16 84 016 72A O-ring Bağ. Rakor 180°NW13O-Ring Fitting 180˚ NW13

1 _X 17 84 016 75A O-ring Bağ. Rakor 180°NW16O-Ring Fitting 180˚ NW16

1 _X

18 80 812A O-Ring, 7.65 x 1.78, O-Ring, 7.65 x 1.78, _{R134A R134A-resistant} 1 X 18 80 640A O-Ring, 10.6 x 1.78,_{R134A R134A-resistant}

O-Ring, 10.6 x 1.78, 4 X 18 80 641A O-Ring, 14 x 1.78, O-Ring, 14 x 1.78, R134A R134A-resistant 5 X 19 111 147 83A T-Fitting O-Ringli 3x7/8 Erkek fitting 7/8"-14UNF T-shape 1 _X 20 111 147 84A T-Fitting O-Ringli 3x3/4 Erkek fitting 3/4"-16UNF T-shape 1 _X 21 111 150 99A T Baglanti-22x22x22 T Pipe 22x22x22 1 X 22 37 269A Bağlantı Ayağı Stand 1 X 23 111 113 65B Emiş Filtre Grubu recirc. air filter cassette 2 X 24

No Fig. 81 936A

Gaz Hortumu, refrigerant hose

NW32 GA494 NW32 GA494 X X 25

No Fig. 81 935A

Gaz Hortumu, refrigerant hose

NW20 GA494 NW25 GA494 X X 26

No Fig. 83 792A

Gaz Hortumu, refrigerant hose

NW16 GA494 NW16 GA494 X X 27

No Fig. 80 785C

Gaz Hortumu , refrigerant hose

NW12 GH134-10 NW12 GH134-10 X X 28

No Fig. 84 747A

Kondes Suyu Hortumu Water Hose

Aerosphere 420

4. Kompresör Grubu / Compressor Group

2

15

1

3

4

6

7

8

9

4.

Kompresör Grubu / Compressor Group

16

Poz /

Item.

Parça-Nr. /

Part. no.

Tanım

/ Description

Quantity

Miktar/

11114767

B

1 90 825B Verdichter FKX40-655-K Compressor FKX40-655-K 1 _X 2 68 803C Manyetik Kavrama E-mag. Clutch _{LA16.0150Y LA16.0150Y} 1 X 3 111 142 08C

Alçak Basınç Müşürü Low pressure switch

1,8bar kpl 1,8bar kpl 1 X 4 111 142 07C

Yüksek Basınç Müşürü High pressure switch

1,8bar kpl 1,8bar kpl 1 X 5

No Fig. 87 578A CU-Dichtring

Cu- Sealing Ring 2 X 6

81 019A Winkelstück

Bracket 90° 2 X 7

111 148 80A Bağlantı Plakası RI

Support Plate RI 1 X 8

111 147 68C Kompresör Braket Kiti

Compressor Bracket Kit 1 X 9

5. Bock FKX40-655K Kompresör / Bock FKX40-655K Compressor

17

5. Bock FKX40-655K Kompresör / Bock FKX40-655K Compressor

18

Poz /

Item.

Parça-Nr. /

Part. no.

Tanım

/ Description

Quantity

Miktar /

FK

X

4

0

/

6

5

5

K

200 111 143 13A Emniyet Valfi

safety valve 7940 1 X 230 111 143 14A Emiş Tarafı Süzgeci

filter suction side 3370 1 X 790 111 143 15A Yarı Kama A5x9 DIN6888 disc spring A5x9 5673 1 _X 2020 111 143 16A Yağ Pompası BS-Oil pump 80017 1 _X 2050 111 143 17A Krank Mili 49HUB,Opt BS-crankshaft 49HUB,Opt 80154 1 _X 2080 111 143 18A Yağ Bakma Camı d18,bis012 BS-insp. glas 18,bis012 8698 2 _X 2080 111 143 19A Yağ Bakma Camı d22,ab013 BS-insp. glas d22, ab013 8552 2 X 2100 111 143 20A Biyel Kolu,

Set connecting rod

8449

₄ X 2150 111 143 21A Masuralı Rulman

Set cylinder roller bearing 80118 ₂ X 2900

2900 111 143 22A Valf Plakası,

Set valve plate 80010 2 X 2040 111 143 24A _{2 Ringen Ø65}Piston - Biyel.

_{2 rings Ø65}Set piston - con. rod

₈₀₁₁₀ 4 X 290 111 143 27A Piston Tırnaklı Segmanı 65,

Oil control ring piston 65 6562 4 X 2010 840 01 04A _{689 82A} Körük Takımı

Set shaft seal 80023 1 X 2070 24 109A Flanşlı Kapatma Vanası_NW25(MS)

_NW25(MS)Set shut-off valve

₈₀₈₄

1 X 2060 16 919A Flanşlı Kapatma Vanası_NW32(AL)

Set shut-off valve _NW32(AL)

₈₀₈₂

1 X

No Fig. 69 037A Conta Takımı

Set gaskets

80001 1 X

6. Şoför Yatma Yeri Kliması / Driver compartement AC Unit

Aerosphere 420

1

6. Şoför Yatma Yeri Kliması / Driver compartement AC Unit

20

Poz /

Item.

Parça-Nr. /

Part. no.

Tanım

/ Description

Quantity

Miktar /

11114808

A

1 111 148 08A Şoför Yatma Yeri Kliması

Driver compartement AC Unit

1 X 10 111 165 00A Isıtma / Evaparatör Peteği

heating-evaporator coil

1 X 20 111 166 60A Radyal Fan 24V

Blower 24V 1 X 30 111 165 01A Resiztans el. resistance 1 X 40 111 165 02A Su Vanası Water valve 1 X 50 111 165 03A Termostat Thermostat 1 X 60 800 87A Ekspansiyon Ventili Expansion Valve 1 _X 110 111 165 04A Manyetik Ventil Solenoid Valve 1 X 130 111 165 05A Üfleme Nozzle milling-nozzle-K 4 X 140 111 165 06A Kumanda Paneli Komple

compact control 1 X 150 111 165 07A Kontrol Teli

Wire gearing 1 _X

7. Şoför Kliması / Frontbox

21

Aerosphere 420

0

9

10

7. Şoför Kliması / Frontbox

22

Poz /

Item.

Parça-Nr. /

Part. no.

Tanım

/ Description

Quantity

Miktar /

11114764

B

0 111 147 64B Şoför Kliması

Frontbox

1 X 1 11 011 67D Radyal Fan (Spal) Eski

Radial Blower (Spal) old

1 X 1 111 126 74C Radyal Fan (Fırçasız) Yeni

Radial Blower (EC) new

1 X 2 11 010 28A Isıtma Peteği Heatexchanger 1 X 3 11 010 21A Evaparatör Peteği Evaporator 1 X 4 84 020 84A Sıcaklık Sensörü SC-SP030 Temperature Sensor SC-SP030 1 X 5 11 041 66C Klape Motoru Buschjost Servomotor Buschjost 2 _X 6 800 87A Ekspansiyon Ventili Expansion Valve 1 X 7 111 148 05A Boru Takimi Emis FB evaporator suction side pipe fb _{1 X} 8 111 148 04A Boru Takimi Basinc FB evaporator high pressure pipe fb 1 X 9 111 148 02A Boru Takimi Dönüş Isıtma return pipe heat exchanger _{1 X} 10 111 148 01A Boru Takimi Su Gidiş Isıtma forward pipe heat exchangerpipe _{1 X}

23

Spheros Termo Sistemleri A.Ş.

Sanayi Mah. Evren Oto San.Sit. 1678 Sok. No: 17

Esenyurt / İSTANBUL –TURKEY

Tel: +90 212 672 15 90 * Fax: +90 212 672 16 04
