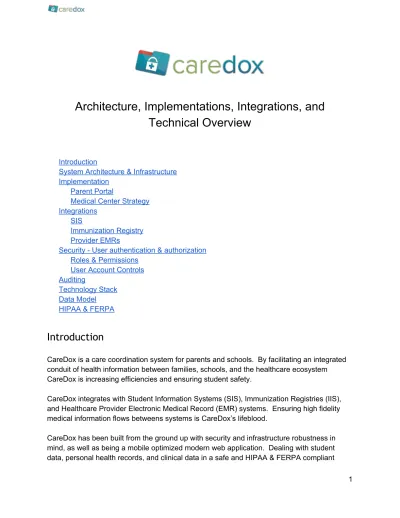

Architecture, Implementations, Integrations, and Technical Overview





Architecture, Implementations, Integrations, and

Technical Overview



  Introduction  System Architecture & Infrastructure  Implementation  Parent Portal  Medical Center Strategy  Integrations  SIS  Immunization Registry  Provider EMRs  Security ­ User authentication & authorization  Roles & Permissions  User Account Controls  Auditing  Technology Stack  Data Model  HIPAA & FERPA

Introduction

  CareDox is a care coordination system for parents and schools.  By facilitating an integrated  conduit of health information between families, schools, and the healthcare ecosystem  CareDox is increasing efficiencies and ensuring student safety.    CareDox integrates with Student Information Systems (SIS), Immunization Registries (IIS),  and Healthcare Provider Electronic Medical Record (EMR) systems.  Ensuring high fidelity  medical information flows betweens systems is CareDox’s lifeblood.    CareDox has been built from the ground up with security and infrastructure robustness in  mind, as well as being a mobile optimized modern web application.  Dealing with student  data, personal health records, and clinical data in a safe and HIPAA & FERPA compliant

fashion is one of our top priorities.  CareDox enables secure sharing of this information only to  authorized personnel, which we believe will bring unilateral portability to the healthcare  ecosystem, and therefore is a paramount goal of the company.    This document will cover the following areas:  ● System Architecture & Infrastructure  ● Integrations ­ SISs, IISs, and EMRs  ● Security ­ User authentication & authorization  ● Technology Stack  ● Data model  ● Auditing  ● HIPAA & FERPA compliance    Any questions or concerns can be directed to our CTO Benjamin Maisano ­  [email protected]

System Architecture & Infrastructure





  CareDox’s cloud infrastructure and web delivery means there is no hardware to provision for  schools or software to install for users.  Only select internal employees have access to our  production system devices, and their access is audited and reviewed periodically.    Our technical team has live system and application level monitoring in place so we know  about any issue or build up of a potential issue before end users are impacted.  We have real  time back with a 30 second delay of all information and nightly snapshot backups of our entire  database.    We are hosted in AWS so we can scale quickly to meet the demands of large public districts.  Our Business Associates Agreements (BAA) with schools provides piece of mind for data  security and integrity, including our cloud infrastructure.

Implementation

CareDox is very mindful of school staff’s time and tries to be as responsive as possible.  We  can typically onboard your district within two weeks of a kickoff call with key stakeholders like  Head of Student Services, Head of Health, and Head of Technology.    Implementation plans can involve phased rollouts to select schools and staff first.  We can  load all existing student and medical information into CareDox from SIS and legacy health  systems so your staff starts with a primed system, not a blank slate.

Onboarding options typically include either a _​Parent Portal_​ first strategy or a _​Medical Center

first strategy.

Parent Portal

 If your priority is getting parents engaged, ensuring you have the latest medical information,  and completing medical registration we recommend the parent first option.  We will digitize  your paper forms, host other PDF templates, and setup all customizations and configurations.  We then load any information you already have in your SIS and your state Immunization  Registry so parents can just come in and fill in the blanks.  Nurses will be able to review all  submitted information

Medical Center Strategy

Selecting nurses to try out the system first means they can start using CareDox to record  visits, medications, screenings, and other staff events.  Our state of the art Medical Center  module is a full service clinical EMR.



Checkout our product screenshots for more visuals on the system

here.

Integrations

CareDox can integrate with a variety of systems for student and medical information:  ● SISs ­ Student Information Systems  ● IISs ­ Immunization Registries  ● EMRs ­ Electronic Medical Record provider systems  ● HIX ­ State Health Information exchanges    Integrations with these systems are covered under our typical three year contract for  professional services at no additional cost.

SIS

CareDox integrates with SISs for the following pieces of information:  ● Student Demographic and Enrollment information (ex. Student Id, grade, address)  ● Parent information (ex. email address, cell phone)  ● Immunization Information  ● Emergency Contact Information  ● Medical Alerts, Conditions, and Allergies

● Attendance  ● Staff (ex. emails, roles)    CareDox can integrate in different ways:  ● RealTime API integrations  ● Event based (ex when a parent adds an allergy mid year)  ● Schedule based ­ every night or weekend syncup    CareDox can integrate in many different methods:  ● REST and SOAP Web Service APIs  ● CSV files transferred via SFTP  ● Single Sign On (SSO) for user info and authentication  ● Custom    CareDox supports as part of our standard contract expected professional services time to  setup integrations.  We will generally support and work with the district on what type of  integration they desire and can support.  Below is the recommended integration steps:  1. CareDox sets up a secure SFTP site solely for the district to transfer any CSV files.  2. Initial Student enrollment/roster file generated in CSV from district tech team.

CareDox will provide the _​CSV specification_​ to the team immediately.  This gets the ball  rolling while in parallel a more robust and integrated approach is planned with tech  team.

3. If SIS has API available CareDox will provide a configuration file (plugin.xml, security  token) for the district admin to authorize a one time setup for CareDox integration.  CareDox will then perform connectivity and data tests with the SIS.  a. API used to sync student/roster changes  b. API used to capture medical information one time, afterwards CareDox  becomes system of record for medical information  c. API used to push medical information to SIS from CareDox  4. If SIS does not support API CareDox can setup monitoring jobs on the SFTP site for  file transfers.  a. CSV importers setup for student/roster sync  b. CSV exporters setup for medical information    Medical Information Exports  CareDox can push the following medical information to SIS:  ● Allergies  ● Conditions  ● Medications  ● Medical Alerts  ● Immunizations  ● Diet Restrictions  ● Provider / Physician info  ● Insurance Info    The details of the file formats CareDox providers for CSV exporters can be found _​here_​.

Immunization Registry

CareDox integrates with many state registries that support HL7 2.5.1+ specification over a  REST or SOAP web service.  This allows us to automatically pull down immunization data an  entire district at once.  This includes vaccine groups, vaccine codes, administration dates,  administered by provider details, lot numbers, and other exemption details.

Provider EMRs

CareDox Provider EMR integrations are custom and setup after a district has launched and  CareDox analyzes the top providers in the area.  Integrations include ACO care coordination  systems, hospital systems, and doctor practice EMRs.  The primary use cases to streamline  include:  ● Doctor signatures for medications  ● Doctor signatures for IHPs, 504s, and IEPs  ● Loading medical information from EMRs

● Passing information in a HIPAA and FERPA compliant way to authorized EMRs on  nurse request.  ● Nurse and Doctor collaborations  ● Parent and Doctor collaborations  ● De­identified reporting and analytics data for care coordination population health  models.

Security - User authentication & authorization

  CareDox is a care coordination system for parents and schools.  This means we have a large  number of different types of users, including  ● Parents  ● Nurses  ● Teachers  ● District Admins  ● School staff  ● Cafeteria staff  ● Sports / Athletic team coaches  ● Physicians (partial/future)    Users access the system after registering their email address from an invitation.  Passwords  are one­way­hashed and stored encrypted in the database.  Single­Sign­On (SSO) options  are also available for authentication.  Each user is setup in different security roles, and  therefore see a varying degree of features, actions, and data based on that roles permission  set.



Roles & Permissions

    Each Role Permission has a qualifier, one of:  ● Read Only ­ Can only view the information, excluding health data marked private  ● Edit ­ can create, update, delete all information in the given permission category and  see/edit private items



Users are added to the system self service by an admin or auto loaded from SIS:

Users can be assigned to certain sessions (Grade, Sports Team), schools, or a combination.



User Account Controls



CareDox requires every user to login to the system, which issues them a security token in a  browser cookie.  This token expires after 30 minutes of inactivity.  The user will be prompted 1  minute before and then automatically logged out.



User accounts will be locked if 10 invalid attempts to login happen within a short time frame.  Users can recover forgotten passwords through email.



Auditing

  CareDox tracks all changes to health record data, including:  ● Who ­ which user  ● What ­ which child item of health record  ● When ­ exact time  ● Where ­ via IP Address  ● Before & After comparison ­ list of all changes made to given item

Technology Stack

      CareDox uses modern open source technologies to build our applications.  Our team of  professionally skilled engineers constantly evaluates new technologies, important upgrades,  and broad trends going on in the industry.  We have an aggressive patch maintenance  schedule for all our systems and software to ensure we are always running with the latest  security and bug fixes for any frameworks and libraries we depend on.    Supported Browsers  CareDox is fully delivered through HTML5 compliant web browsers.  We test and support the  latest browser versions and latest­1 versions for:  ● Chrome  ● FireFox  ● Safari  ● Internet Explorer  ● Mobile Android & iOS

Data Model

  This diagram shows at a high level how all our data entities relate to each other.    All a student’s key medical information is bucketed into a master health record.  Each detailed  item has a full audit history for every change made.  Users (i.e. Parents or Nurses) are given  access to health records.  Health records are portable entities that a family owns, therefore  they are not directly bucketed under schools.  A health record’s relationship to an organization  is established through an enrollment or clinical visit.  All configuration and custom forms for  the district are linked through an enrollment as well, so other organizations (ie another district  or camp) will never see each others notes, forms, or district owned data.

HIPAA & FERPA

  CareDox security and auditing go beyond what is required by HIPAA & FERPA law.  Below is  a summary of how CareDox is compliant, this does not cover all aspects of the law.  CareDox  with enter into Business Associate Agreements (BAA) with any 3rd parties and schools that it  shares data with or that host HIPAA covered data.    HIPAA has three main rules  1. Privacy Rule  2. Security Rule  3. Breach Notification Rule    The Privacy Rule is concerned with the protection of Personal Health Information (PHI).  This  generally means anything that is specific and private to a given patient, including:  ● Name, Address, Date of Birth, SSN  ● Phone numbers & email addresses  ● Device or other ids used to track the person  ● A full face photo of the person  ● Medical profile information like allergies, conditions, medications, etc  ● Claims, provider, or other discharge or medical process documentation.    The Security Rule rule is concerned with the below, and how it related to CareDox:  ● Technical  ○ Authentication & Access Control ­ User’s, passwords, roles, and permissions  ○ Audit Controls ­ audit history of changes and logs of actions  ○ Integrity ­ Data alterations only by who is authenticated and authorized  ○ Transmission Security ­ https encrypted  ● Physical  ○ Facility Access Controls ­ office and data centers locked  ○ Workstation Use ­ internal employees have password on devices, firewalls  ○ Device and Media Controls ­ encrypted hard drives, no sharing USB sticks  ● Administrative  ○ Security Management Process ­ process for who has and gives out access  ○ Information Access Management ­ production information cannot be shared  ○ Security Awareness and Training ­ employee training  ○ Security Incident Procedures ­ monitoring & response protocols  ○ Business Associate Contracts and Other Arrangements ­ 3rd parties must also  be HIPAA compliant and agree to such.    FERPA law gives parents rights to their child’s data, students rights to review their data, and  requires schools to obtain consent when sharing student information.  Generally the same
