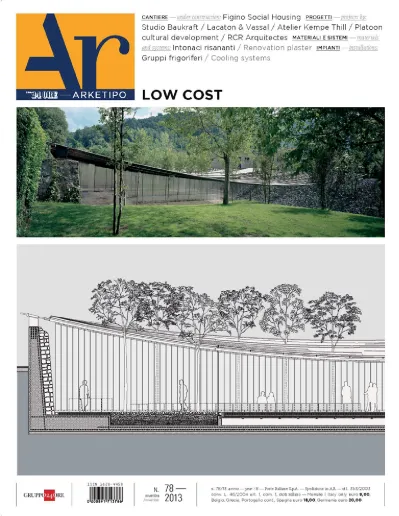

Ark 78parz

062 105

SOMMARIO

—CONTENTS

.

78 — 2013

7

PROGETTI

— PROJECTS

046

ANTE

PROGETTARE PER “LOW COST”

— DESIGNING FOR "LOW COST"

049 BIM DALLA COSTRUZIONE ALLA PROGETTAZIONE — FROM CONSTRUCTION TO DESIGN 050

MARQUEE FOR RESTAURANT LES COLS

OLOT, GIRONA, SPAIN 062

STUDENT AND SOCIAL HOUSING

ZWOLLE, THE NETHERLANDS 072 PLATOON KUNSTHALLE BERLIN, GERMANY 080 RUBNER HEADQUARTERS CHIENES, ITALY 088 SCHOOL OF ARCHITECTURE NANTES, FRANCE 100 POST

PERCHÉ IL LOW COST HA UN FUTURO

— WHY LOW COST HAS A FUTURE

RUBRICHE

— INDEX

CANTIERE

— UNDER

CONSTRUCTION

MATERIALI E SISTEMI

— MATERIALS

AND SYSTEMS

IMPIANTI

— INSTALLATIONS

LOW COST

ARKETIPO 50

MARQUEE FOR RESTAURANT LES COLS IN OLOT,

GIRONA, SPAIN —

RCR ARQUITECTES

WWW.RCRARQUITECTES.ES

TEXT

FEDERICAGASPARETTO PHOTOS

HISAOSUZUKI

Ambienti compressi, in parte ipogei,

dai colori caldi della terra di Girona si

dischiudono in una sala eterea: catenarie di

VHPSOLFLSUR´OLGLDFFLDLRGDQQRODIRUPDD

una copertura trasparente di ETFE e lastre

di pvc trasparente scorrevoli disegnano

ambienti liberi, dalle dimensioni variabili.

Compressed environments, in party

hypogeous, with warm colours from the

land of Girona open up in an ethereal room:

WUXVVHVPDGHZLWKVLPSOHVWHHOSUR´OHV

give shape to a transparent ETFE roof and

transparent PVC sliding panels design free

spaces with variable dimensions.

51 RCR ARQUITECTES

MARQUEE FOR RESTAURANT LES COLS IN OLOT PROGETTI

His

ao Suzuki

architectural design:

RCR Arquitectes - Rafael Aranda, Carme Pigem, Ramón Vilalta

client: Crta. de la Canya construction period: 2009 - 2011 area: 1430 m² cost: 2.14 million euros

La fusione fra le fronde

degli alberi e la sinuosa trasparenza della copertura

The fusion between the tree branches and the transparency of the roof

R

CR Ar

chitecte

ARKETIPO 56

no secondo le esigenze e le condizioni meteorologiche.

A enfatizzare i percorsi zigzaganti, patii sottili, definiti

sempre da lastre di pvc e costruiti in senso longitudinale

all’andamento della catenaria, ospitano alberi in un letto

di ghiaia che fuoriescono dalla copertura e suggeriscono

una possibile divisione della sala. All’interno, quasi

invi-sibili, gli arredi: tavoli e sedie minimali di metacrilato

tra-sparente scompaiono o riflettono la luce in modo sempre

diverso e imprevedibile.

Le riflessioni dei pannelli plastici che definiscono gli

spazi sono amplificate di notte: tubolari led incassati nei

profili di acciaio della copertura rendono il padiglione

una scatola luminosa e trasparente.

Tutto ciò che riguarda il padiglione pare ambiguo,

co-minciando dalla sua definizione come oggetto

architetto-nico, che si dissolve nelle trasparenze e galleggia nell’aria,

non configurandosi in nessuna forma finita. Sono le

per-sone che lo abitano a restituirgli una forma, solo il vivere

e l’appropriarsi di quello spazio lo rendono

“temporane-amente finito”. Vuoto, appartiene alla natura circostante:

etereo nella sua definizione, trasparenti e aperti i suoi

confini, proiettata verso il cielo la sua copertura.

inside and the outside depending on the weather

requirements. To emphasise the zig-zag shaped paths,

thin patios, also defined by pvc sheets and built

length-wise along the catenary, house trees within a bed of gravel

which emerge from the roof and suggest a possible

division of the room. Inside and almost invisible,

minimalistic tables and chairs made of transparent

methacrylate either disappear or reflect the light in an

always different and unpredictable way.

The reflections of the plastic panels which define the

spaces are amplified during the night: LED tubes sunk in

the roof’s steel profile turn the pavilion into a bright and

transparent box.

All that affects the pavilion appears ambiguous,

starting from its definition as an architectural object

which is dissolved in the transparencies and floats in the

air, without taking any definite shape. The people who

occupy it define its shape, only living and taking

ownership of this space make it “defined in time”. When

it is empty it belongs to the surrounding nature: ethereal

in its definition, its borders transparent and open, its roof

projected towards the sky.

Il muro di

contenimento del terreno, rivestito in pietra basaltica del luogo, “contiene” i luoghi sussidiari alla sala banchetti

The retaining wall, finished in local basalt stone, “encloses” the additional room to the banquet hall

IMPIANTI

INTONACI

RISANANTI

I produttori di pitture e intonaci sono

al centro di uno scenario complesso

nel quale interagiscono svariate

esigenze: quelle tecniche ed estetiche

dei progettisti, i vincoli architettonici e

ambientali, le normative riguardanti le

formule e l’uso dei prodotti, la necessità

di svolgere i lavori in modi e tempi

ottimali, ma rapidi e quindi economici.

L’impresa, in tale scenario, è sempre

meno un mero produttore, ma tende

a essere l’interprete centrale di tali

ambiti. Non è un caso che all’interno

delle imprese evolute, accanto ai tecnici

IRUPXODWRULVLDQRVWDWHDI´DQFDWHQXRYH

professionalità che si interfacciano con

progettisti, enti ed esecutori. Viene a

essere così meglio interpretata una

missione sempre più orientata alla

storia, all’ambiente, al lavoro ben fatto,

al buon gusto, al bello in architettura,

recuperando una cultura del lavoro che ci

apparteneva e che ben ci rappresentava

anche a livello internazionale, ma

aggiornandola con le nuove conquiste

formulative ed esecutive.

TESTO

ROBERTOMANICARDI

106 ARKETIPO

ZOOM:

PITTURE E INTONACI PER L’ARCHITETTURA

Il tema è di una vastità quasi infinita, come ben sa chiunque operi nel “ramo”: innumerevoli sono le situazioni reali che si presentano di volta, in volta, così come affollate si presentano le gamme dei prodotti e le tecniche esecutive offerte dal mercato. Per non parlare poi del mondo del colore… Qui preme identificare, in sintesi, quali sono le direzioni principali prese, insieme, da progettisti e produttori. L’ambito delle facciate esterne delle costruzioni, sia nuove che da ristrutturare, appare essere quello maggiormente ricco di situazioni e di problemi: qui sono sempre richieste realizzazioni di eccellenza sia estetica che tecnica. La tendenza è quella di concepire i lavori in modo unitario, non più scindendoli nelle due fasi: intonacatura e pitturazione. È noto come, nei secoli, le tecniche di intonacatura hanno subito un progressivo declino tecnico, estetico, prestazionale. Fretta, rapidità di esecuzione, economia hanno prevalso sulla qualità, soprattutto con l’imporsi delle malte cementizie, spesso causa di brutture e rapido degrado delle facciate (crepe, cavillature, distacchi) dovuti alla eccessiva rigidità del legante e alla sua compattezza e impermeabilità che trattiene l’umidità all’interno delle strutture (l’acqua e l’umidità sono il maggior problema di durata degli intonaci).

La tendenza è quella di recuperare le ottime prestazioni chimico-fisiche degli intonaci del passato, ma rivisitati in chiave moderna, salvaguardando anche economia e rapidità dei lavori. Il passare del tempo e l’approfondimento delle proprietà delle materie prime stanno favorendo un cambio di prospettiva: le malte cementizie vengono riformulate e

Negli ultimi tempi si è diffusa la tendenza a concepire i lavori in modo unitario, non più scindendoli nelle due fasi di intonacatura e di

pitturazione, comportando vantaggi non solo a livello temporale, ma anche sul piano della qualità e della durata.

affiancate a un sempre più frequente utilizzo di prodotti a base calce. L’intonaco esterno ideale dovrebbe avere due caratteristiche tra loro antitetiche: essere idrorepellente, ma allo stesso tempo permettere alla umidità presente all’interno di fuoriuscire. Ciò è meglio ottenibile con l’uso di materiali tra loro complementari: sarà la pitturazione finale che completerà il lavoro, in particolare con le pitture a base silossanica.

Nei cataloghi dei produttori è agevole ritrovare prodotti con tali prerogative, oltre a prodotti dotati di spiccate peculiarità, grazie all’uso di particolari additivi, per utilizzi più specifici, per risolvere particolari problemi. Oltre ai classici intonaci alla calce, oggi, si trovano anche intonaci cementizi che, additivati con elementi aeranti, ricreano le condizioni menzionate. La pitturazione finale assume quindi un carattere di complementarità dell’intero lavoro.

LE FAMIGLIE DI PRODOTTI

Oggi si prendono in considerazione essenzialmente quattro grandi famiglie di prodotti per le pitturazioni in esterni: pitture a base di calce, di silicato di potassio, di resine organiche, di resine silossaniche.

Le pitture a base calce aderiscono al supporto per reazioni chimiche e fisiche con la calce presente nell’intonaco. Ciò significa che esse possono essere usate solo su intonaci “recenti” a base calce. L’elevato assorbimento di acqua piovana è compensato da una altrettanto capacità di restituirla. Le finiture a calce permettono, in mani esperte, risultati di rilievo estetico.

107

INTONACI RISANANTI ZOOM

MATERIALI E SISTEMI

Anche i silicati aderiscono per reazione chimica, non filmano, ma penetrano capillarmente nel supporto migliorandone coesione e resistenza. I supporti ideali sono quelli di natura minerale. Hanno una varietà cromatica limitata, in quanto incompatibili coi pigmenti organici. Resistenti agli agenti atmosferici e idrorepellenti con l’aggiunta di additivi specifici.

Le pitture a base di resine organiche garantiscono una eccellente adesione, poiché penetrano capillarmente nel supporto. Se il supporto è umido, la penetrazione risulterà limitata e causerà problemi. Il successo di questi prodotti è dovuto alla facilità di impiego e agli eccellenti risultati anche con operatori non molto qualificati. Sono idrorepellenti, ma non traspiranti, quindi necessitano di accurata analisi dello stato del supporto.

Le pitture a base di resine silossaniche sembrano essere una scelta quasi ideale, in quanto uniscono un’alta idrorepellenza a una elevata traspirabilità. Sono molto versatili: si possono tranquillamente usare sui supporti minerali come su tutte le altre tipologie, vecchie o nuove che siano. Rappresentano l’eccellenza sugli intonaci macroporosi. Possiedono una elevata compatibilità con praticamente tutti i tipi di supporto sia vecchi che nuovi, alla calce, al cemento, misti e anche su edifici storici e di pregio.

I RIFERIMENTI NORMATIVI

Per la selezione del prodotto di finitura si fa riferimento alla norma UNI EN 1062-1, che classifica le pitture per esterni in base alle caratteristiche prestazionali. In particolare, per quanto detto, sono da valutare le prestazioni relative alla permeabilità all’acqua e al vapore (UNI EN 1062-3 e UNI EN ISO 7783). Meno problematiche sono le applicazioni intonaco-pittura negli interni, dove l’aspetto estetico di supporto a successive pitturazioni prevale su meno cogenti aspetti

tecnici e ambientali. Tuttavia, alcune caratteristiche sono da tenere in considerazione. A un intonaco per interni possono essere assegnati compiti paragonabili a quelli di un “polmone igrometrico”, oltre a funzioni termoisolanti e fonoassorbenti che possono contribuire quindi alla salubrità complessiva dell’ambiente. Oltre ai classici intonaci “civili”, rapidi, economici, compatibili con i vari supporti e trattamenti successivi, anche negli interni cresce l’uso di quelli a base calce per via delle caratteristiche già ricordate in esterno, sottolineandone qui l’elevata alcalinità che ne assicura anche effetti battericidi. Per le malte da intonaco valgono le normative UNI-EN 998.1/2, che ne definiscono i requisiti tecnici di destinazione, resistenza, permeabilità, conducibilità termica, adesione, compressione ecc. In particolare, soffermandosi su quanto sopra menzionato, alla sigla in etichetta CE di prodotto “T1” corrisponde una elevata prestazione (rispetto a T2) in termini di bassa conducibilità termica. La sigla NHL seguita dai numeri 2/3,5/5 indica, con 5, la maggiore durezza del prodotto, che lo rende più idoneo in esterni, mentre, con 2, se ne indica una maggiore porosità e quindi traspirabilità, ideale per interni. Anche i classici intonaci a base gesso, legante diffusissimo, assicurano eccellenti prestazioni estetiche, ottima traspirabilità e ridotta trasmittanza termica, oltre a essere perfettamente compatibili con tutte le moderne pitture. È chiaro infine come non esistono cicli o prodotti ideali. Per edifici storici e di pregio vanno quasi sempre bene cicli alla calce. Per le moderne costruzioni, con largo impiego di cemento anche negli intonaci, si possono privilegiare finiture con resine organiche. Laddove si operi in ambienti aggressivi, con elevata umidità, un ciclo che prevede finiture silossaniche assicurerà il successo del lavoro.

REFERENCES:

Il complesso residenziale, situato a Origgio (Varese), si compone di 14 edi-fici, ognuno di due piani fuori terra, per un totale di 28 unità immobiliari, tutte con ingresso indipendente. Completamente immersa nel verde, la struttura architettonica del complesso richiama figure geometriche elementari che suggeriscono l’agilità del moderno e la freschezza della semplicità. In questa ottica, anche gli ambienti interni sono stati progettati in funzione di una ric-ca illuminazione naturale che permette anche di “vivere” l’ampia corte, con portici e giardini, interna al complesso. Le scelte progettuali e la successiva fase costruttiva hanno privilegiato materiali all’avanguardia a elevate presta-zioni, sia dal punto di vista di risparmio energetico che di comfort abitativo. Nello specifico, per quanto riguarda i prospetti esterni, l’isolamento termico e acustico dei “Gelsi” è stato oggetto di uno studio preventivo che ha portato

alla redazione di un apposito progetto, nel pieno rispetto delle attuali norma-tive europee sulla riqualificazione energetica. L’obiettivo è stato la limitazione del fabbisogno di energia utile per soddisfare le necessità delle strutture per la climatizzazione estiva ed invernale. La coibentazione è stata eseguita con pannelli di lana minerale con successiva applicazione di apposito rasante in doppia passata con annegata una rete in fibra di vetro. La finitura è stata rea-lizzata mediante l’applicazione di Biquarz Acrilsilossanico, finitura a spessore con granulometria 1.5, applicato a frattazzo con lisciatura finale con rasa di plastica, per ottenere un piacevole aspetto estetico. Anche la scelta delle to-nalità della finitura è stata oggetto di uno studio che ha identificato una serie di cromie che potessero mantenere l’identità di ogni singolo edificio, ma viste nel loro complesso, integrarsi all’ambiente circostante.

— Residenza I Gelsi a Varese

108 ARKETIPO

— Biquarz Acrilsilossanico 1.5

BOERO BARTOLOMEO SPA

Via Macaggi, 19 16121 Genova

Tel. 010 55001 - Fax 010 5500495 [email protected]

www.boero.it

Rivestimento antialga acrilsilossanico a spessore, appositamente stu-diato per la protezione e la decorazione dei supporti per esterni, disponibile in due granulometrie da 1,5 e da 1 mm, conforme alla norma DIN 4108-3 e rispondente alla Teoria di Kuenzel sulla protezione delle facciate.

Caratteristiche tecniche > In virtù dell’elevato spessore applicato (fino a 1,5 mm), il prodotto permette di eliminare le eventuali imperfezioni del supporto, quali ripristini parziali, microcavillature statiche, disuniformità del fondo, ottenendo una finitura tipo “arenino” e conferendo al supporto un piacevole aspetto estetico. I pigmenti e le cariche particolari impiegati nella formulazione conferiscono al prodotto eccezionali caratteristiche di tenuta di tinta, di resistenza agli agenti atmosferici, all’abrasione, oltre a un’elevata applicabilità e lavorabilità sia in fase di stesura che di finitura.

La presenza di polimeri silossanici conferisce al prodotto ottima traspi-rabilità (permeabilità al vapore acqueo (μ.s Sd) di 0,22 m – UNI EN ISO 7783-2) e idrorepellenza (assorbimento di acqua (W) di 0,06 kg/m2_h0,5 _–

UNI EN 1062-3); il prodotto è inoltre additivato con specifici principi attivi a largo spettro di azione, in grado di proteggere il rivestimento dalla proli-ferazione e crescita di microrganismi, quali alghe, muffe e funghi. Dotato di ottima adesione al substrato, può essere utilizzato sui più svariati tipi di supporto (intonaco civile, calcestruzzo, prefabbricati, agglomerati di fibrocemento ecc.), sia nuovi che già trattati con vecchie pitture minerali o in dispersione, purché ben aderenti e non sfarinanti. È idoneo e parti-colarmente indicato come prodotto di finitura per i sistemi di isolamento termico a cappotto.

Ristrutturazione di un vecchio edificio situato in località Bacezza (Chia-vari), di quattro piani fuori terra di 93 m2 _{l’uno. La facciata esterna è stata}

isolata mediante intervento a cappotto e ciclo termodeumidificante nella parte bassa. Tale intervento ha cambiato la destinazione d’uso delle cantine e ha optato per il recupero a scopo abitativo del sottotetto, mantenendo le caratteristiche tipiche dell’immobile - tetto in tripla, abbaini alla genovese, camini alla genovese, fasciamento a piano terra con lastre di ardesia, persia-ne alla genovese in tinta verde vagopersia-ne. Le unità esterpersia-ne di climatizzaziopersia-ne degli alloggi sono state posizionate nella stessa intercapedine dei muri peri-metrali. La pavimentazione, al pari dei muri, presenta rivestimento di pietra ardesia. Sono stati riutilizzati alcuni lastroni già presenti nell’edificio con

mo-dalità “opus incertum”. Il piano terra ospita oggi un trilocale frutto dell’unione dei due monolocali previsti in origine dal progetto, mentre quello superiore vanta due alloggi monostanza di oltre 28 m2 _{l’uno, dotati di servizi igienici e}

antibagno. Poste in modo da garantire un’altezza minima interna pari a 2 e 70 m, le nuove solette hanno permesso di rendere abitabili i locali del sotto-tetto. Rinforzati con una maglia strutturale di c.a. o metallica, i muri perime-trali sono stati isolati grazie a un doppio paramento interno di mattoni forati, cui si interpone un’intercapedine riempita con opportuno materiale isolante. È stato utilizzato l’intonaco premiscelato deumidificante a elevato potere termoisolante Isolsan su una superficie pari a 120 m2 _{(sp. 17 cm). L’edificio è}

certificato in Classe energetica A.

— Risanamento di un edificio residenziale a Chiavari

109 RASSEGNA INTONACI RISANANTI

— Isolsan

41038 San Felice s/Panaro - MO Tel. 0535 82161 - Fax 0535 82970 [email protected]

www.edilteco.it

Intonaco premiscelato a elevato potere termodeumidificante a base di leganti idraulici e perle vergini di polistirene espanso e speciali additivi. È ideale per la deumidificazione, il risanamento e l’isolamento termico a cappotto di pareti esterne, perimetrali e divisorie e di soffitti, per l’elimi-nazione dei ponti termici di costruzione e, in genere, e per la protezione di qualsiasi facciata esterna contro gli agenti atmosferici.

Caratteristiche tecniche > Densità a secco di 230 kg/m³, resistenza alla diffusione del vapore acqueo (μ) di 9,00, resistenza alla compressione (28 gg) di 1,28 N/mm², resistenza alla flessione (28 gg) di 0,38 N/mm², coefficiente di conduttività termica (λdry,10) di 0,068 W/mK (UNI EN 1745),

calore specifico di 0,24 kcal/kgK.

Dati per la voce di capitolato > Si applica sia manualmente che mec-canicamente con macchina intonacatrice allestita per intonaci leggeri. Lo spessore deve essere eseguito in almeno due mani a spessori idonei per la corretta deumidificazione ed eventuale isolamento termico. Successi-vamente alla posa dell’Isolsan, dovrà essere eseguito lo strato di rasatura nello spessore di 4/5 mm, poi finito con finiture traspiranti.

La marina di Rodi Garganico, in provincia di Foggia, è un porto tu-ristico situato nel litorale settentrionale del Promontorio del Gargano che si estende per circa 700 m2 _{e ha una capienza attuale di 310 posti}

barca, che possono avere dimensioni variabili dagli 8 ai 45 m. Tecnica-mente, il porto è costituito da un braccio di sottoflutto sito a est e uno di sopraflusso, ubicato a ovest, che costituisce la diga frangiflutto; il bacino interno è di circa 60.000 m2 _{e si estende fino a raggiungere una}

distanza di circa 300 m dalla costa. La torre di controllo è il simbolo della grandezza del porto ed è ubicata nella parte estrema in posizione d’avvistamento. Tali fabbricati sono stati tutti rifiniti con prodotti Fassa Bartolo – Sistema Bio-Architettura – Linea Restauro Ex Novo. Nello

specifico, si è usato il Rinzaffo 720, l’Intonaco di Fondo 700 e la Fini-tura Idrofugata 756. La muraFini-tura perimetrale, di laterizio antisismico da 30 cm, è stata trattata con Rinzaffo 720, per favorire l’adesione tra la muratura e l’intonaco di Fondo 700. Successivamente, le pareti dei vari manufatti sono state ultimate applicando la Finitura Idrofugata 750 a faccia vista, materiale molto traspirante. Tutti i prodotti applicati sono a base di calce idraulica naturale NHL 3,5 conforme alla norma UNI EN 459-1, adatti quindi sia per interventi di restauro che per nuove costruzioni nell’ambito della bioedilizia. I prodotti della Linea Restauro Ex Novo hanno ottenuto, inoltre, il certificato di conformità ANAB-ICEA, in base allo standard ANAB dei materiali per la bioedilizia.

— Porto Rodi a Foggia

— Intonaco 700

Bio-intonaco di fondo a base di calce idraulica naturale NHL 3,5 (UNI EN 459-1), polvere di marmo e sabbie calcaree classificate, per interni ed esterni. Caratteristiche tecniche > Granulometria dell’inerte < 1,5 mm, acqua di impasto pulita 21% ca., resa 13 kg/m2 _{ca. con spessore 10 mm, ritiro}

tra-scurabile, densità intonaco indurito di 1450 kg/m³ ca., resistenza a flessio-ne a 28 gg di 1 N/mm² ca., resistenza a compressioflessio-ne a 28 gg di 2,5 N/mm² ca. Modulo di elasticità a 28 gg di 2500 N/mm² ca., fattore di resistenza alla diffusione del vapore (EN 1015-19) μ ≤ 8 (valore misurato), coefficien-te di assorbimento d’acqua per capillarità (EN 1015-18) W0, coefficiencoefficien-te di conducibilità termica (EN 1745) λ di 0,49 W/mK (valore tabulato), indice di radioattività (UNI 10797/1999) (I) di 0,06 ± 0,02. Conforme alla Norma UNI EN 998-1 GP-CSII-W0.

Dati per la voce di capitolato > L’intonaco 700 si lavora a mano o con macchine intonacatrici tipo Fassa, Pft, Putzknecht, Putzmeister, Turbosol o simili. Si applica in unico strato sino a spessori di 20 mm spruzzando dal basso verso l’alto e, successivamente, si raddrizza con staggi a “H” o coltel-lo con passaggi in senso orizzontale e verticale, sino a ottenere, se richiesto, una superficie piana oppure l’omogeneità di spessore dell’intonaco appli-cato. Per spessori superiori a 20 mm, l’intonaco deve essere applicato in più strati successivi, a distanza di circa 1 giorno, avendo sempre l’accortezza di irruvidire lo strato di supporto. Nella lavorazione a mano, aggiungere circa 6 l di acqua per ogni sacco da 30 kg e mescolare per un tempo non superiore a 3 minuti. La malta, dopo la miscelazione con acqua, deve essere applica-ta, in condizioni normali, entro 2 ore. La lavorazione superficiale dell’intona-co si effettua da 1,5 a 4 ore dopo l’applicazione, a sedell’intona-conda delle dell’intona-condizioni ambientali e del tipo di superficie. La finitura delle pareti si completa appli-cando, quando l’intonaco è completamente indurito, materiali traspiranti tipo Finitura 750, Finitura Idrofugata 756 ecc. Una finitura più rustica (in lo-cali tipo garage, cantine ecc.) può essere ottenuta rifinendo direttamente il materiale con frattazzo di plastica, spugna o legno.

111 RASSEGNA

INTONACI RISANANTI

Per merito di un attento progetto di riqualificazione e conservazione delle strutture architettoniche e di ridestinazione degli spazi, il rinnova-to Palazzo del Monte di Pietà vive oggi una nuova fase della propria srinnova-to- sto-ria secolare. Le strutture portanti verticali, tutte in muratura di mattoni – piene per quelle esterne, a sacco per quelle interne – scandiscono in nove moduli regolari lo spazio costruito, al cui centro è situato l’andro-ne dell’ingresso principale. La facciata principale su corso Garibaldi è caratterizzata da un assetto monumentale: nell’ordine inferiore, nove arcate cieche a tutto sesto sono intervallate a lesene e decorate con elementi lapidei di pietra d’Istria e arenaria; l’ordine superiore è costi-tuito da più modeste finestre rettangolari incorniciate. Il coronamento

superiore si distingue dall’austera facciata per la ricchezza delle de-corazioni. La riqualificazione condotta dall’architetto Roberto Gherardi ha visto, oltre al recupero dei due piani originari, anche l’aumento della superficie disponibile, passata a ben quattro livelli (per circa 3000 m2

complessivi): scavando al di sotto dell’edificio, sono stati creati am-bienti destinati agli archivi, al caveau, alle aree tecnologiche e una vera e propria area museale nella quale sono conservati i reperti rinvenuti durante i lavori. Gli interventi hanno interessato diversi ambiti proget-tuali, dal consolidamento statico al risanamento conservativo, dalla deumidificazione con il ciclo macroporoso Dry House al contenimento dei consumi energetici.

— Palazzo del Monte di Pietà a Forlì

— Ciclo DRY HOUSE (TD13 DRY

RIN+TD13 DRY SOFT)

HD SYSTEM SRL Via Nazionale, 157 38010 Tassullo - TN Tel. 0463 662135 - Fax 0463 662113 [email protected] www.hdsystem.it

Sistema composito di risanamento delle patologie derivanti dall’effetto combinato dell’umidità di risalita e dalla forte presenza salina. Si compone di un pacchetto di prodotti di calce idraulica naturale NHL5: rinzaffo antisa-le TD 13 DRY ‘RIN’ e intonaco macroporoso TD 13 DRY ‘SOFT’, con caratteri-stiche peculiari che, stratifi cati secondo le indicazioni della scheda tecnica, creano una difesa molto effi cace dall’aggressione degli agenti degradanti.

Caratteristiche tecniche > TD13 DRY ‘RIN’ è un prodotto antisale rivol-to al risanamenrivol-to di murature ammalorate per effetrivol-to combinarivol-to dell’umi-dità di risalita e di forte presenza salina. Applicato sulla muratura, protegge il successivo intonaco macroporoso da risanamento dalla migrazione di sali

dal supporto. Sacco da 30 kg, resa di 1,5 kg/m2_{xcm, assorbimento d’acqua}

per capillarità in 24 h (UNI EN 1015-18) in Classe W2: C ≤ 0,05 kg/m2 _min½_,

porosità totale del 35%. TD13 DRY ‘SOFT’ è un intonaco deumidifi cante ma-croporoso naturale rivolto al risanamento di murature ammalorate. È carat-terizzato da un’elevata capacità di smaltimento di acqua per evaporazione attraverso la struttura interconnessa dei pori, dalla presenza controllata di macropori e da un prestabilito indice di assorbimento d’acqua per capillari-tà. Sacco da 20 kg, resa di 8,5 kg/m2_{xcm, assorbimento d’acqua per}

capilla-rità in 24 h (UNI EN 1015-18) C ≥ 0,3 kg/m2_{, porosità totale del 70%. Il}

funzio-namento del sistema assicura lo smaltimento rapido dell’umidità in eccesso, senza produrre fenomeni di veicolazione superfi ciale di cristalli che alterano l’aspetto estetico e compromettono la durabilità dell’intonaco. La compo-sizione particolare dello strato di intonaco denominato “soft”, costituita da un complesso di inerti accuratamente selezionati, ha una funzione di volano termoigrometrico, grazie al quale vengono praticamente annullati i fenome-ni di condensa superfi ciale. La sequenza delle fasi di applicazione deve esse-re rispettata rigorosamente onde evitaesse-re rischi di ineffi cacia dell’intervento.

112 ARKETIPO

L’intervento ha visto il restauro di una facciata di un vecchio edificio situa-to nel centro di Treviso, realizzata in cocciopessitua-to. All’antica struttura esistente è stato eseguito un radicale intervento, necessario per l’avanzato stato di de-grado del precedente restauro avvenuto nel dopoguerra: sono stati realizzati il rifacimento della copertura, il consolidamento strutturale interno ed ester-no della facciata, ester-nonché la costruzione di una zona sopraelevata. Lo stabi-le non è sottoposto a vincoli paesaggistici, la valutazione del lavoro è stata approvata dalla Commissione Tecnica del Comune di Treviso e l’intervento è stato eseguito nel 2011 dall’Impresa Sartori Mario di Zero Branco (TV). Dopo il rifacimento della copertura del tetto è iniziato l’intervento murario. L’iniziale progetto prevedeva di liberare il muro dai vecchi intonaci, lasciandolo a vista come le facciate delle costruzioni adiacenti. Tuttavia, già ripulendo la

pare-te inpare-terna dallo strato di sabbia e cemento, le maestranze hanno riscontrato una notevole impregnazione di umidità trattenuta nel corso dei decenni. An-che la facciata esterna, liberata da un intonaco civile di malta bastarda con sovrapposta pittura rossastra, si presentava pericolante e irrecuperabile. La Commissione Tecnica ha deciso di rivestire la facciata richiamandone l’aspet-to precedente. Sono stati sostituiti i matl’aspet-toni ammalorati con altri matl’aspet-toni vecchi, ma integri, utilizzando per il lavoro la malta Cuci-Scuci Heres. È stato quindi applicato il ciclo di risanamento RC04 Heres con strato di rinzaffo e, a distanza di una settimana, con l’intonaco colorato in massa finito a frattazzo di legno. Nonostante le difficili condizioni in cui versava la facciata, in un terri-torio ricco di canali d’acqua, l’attuale intonaco ha garantito elevate prestazio-ni, eliminando ogni possibile degrado futuro delle murature.

— Restauro di una facciata a Treviso

— Intonaco risanante RC-04

HERES SRL

Vic. E. Mattei, 10 (Zona Industriale ovest) 31055 Quinto di Treviso - TV

Tel. 0422 880099 - Fax 0422 724038 [email protected]

www.heres-srl.com

Miscela formulata ad ottenere una malta da intonaco da utilizzare per il risanamento di murature storiche. Prodotto ideale per supporti soggetti a intenso degrado per umidità capillare, da risalita ed efflorescenze saline. Caratteristiche tecniche > Miscela per intonaco deumidificante a base di cocciopesto altamente selezionato, calce idrata, calce naturale NHL 3,5, inerti marmorei in appropriata curva e particolari inerti naturali. L’intona-co è un ottimo regolatore igrometriL’intona-co e assicura una veloce evacuazione dell’umidità in eccesso nelle murature, conservando un’ottima resistenza all’azione disgregante dei sali cristallizzati. Acqua di impasto del 24%, mas-sa in polvere di 1150 kg/m3_{, resistenza al vapore < 10, volume malta umida}

di 0,80 dm3_{/kg, consumo di ca. 12 kg/m}2 _{per un cm, conducibilità termica}

di 0,28 W/mk, granulometria di max 4 mm, resistenza a compressione a 28

gg di ca. 12 N/mm2_{, spessore minimo di applicazione di 1 cm a più mani e}

massimo di 2 cm a più mani, resistenza a flessione a 28 gg di 2,2 N/mm2_,

conformità alla norma UNI EN 998-1.

Dati per la voce di capitolato > Miscelare in betoniera per circa 5 minuti con 5/6 l di acqua potabile senza altre aggiunte. Lasciare riposare l’impa-sto per 15 minuti prima dell’applicazione. Il prodotto è stato testato anche per l’applicazione a macchina. La quantità d’acqua necessaria all’impasto è puramente indicativa, in quanto variabile in funzione delle temperature ambientali. Il prodotto non deve essere applicato con temperature infe-riori a 5 °C e supeinfe-riori a 30 °C. L’intonaco va protetto dal gelo e dalla rapi-da essiccazione. Non mescolare con aggiunta di cemento, additivi o altre sostanze in genere.

113 RASSEGNA

INTONACI RISANANTI

L’intervento riguarda l’opera di deumidificazione effettuata presso i locali interrati del Palazzo del Quirinale a Roma adibiti a garage. Tali locali presentavano evidenti segni di umidità di risalita capillare, con ef-florescenze saline e formazione di chiazze bagnate e muffa. L’intervento progettato ha affrontato la problematica su due piani distinti: blocco definitivo della risalita dell’umidità dal terreno, tramite opportuno bar-rage chimico effettuato con iniezione di resina Kimicover IN all’interno della muratura e sostituzione dell’intonaco ammalorato con intonaco deumidificante Kimia (rinzaffo Limepor RZ e intonaco Tectoria DF) che permettesse la traspirazione e l’espulsione dell’umidità residua e impe-disse, allo stesso tempo, ai sali di affiorare dal muro, così da preservare

lo strato di pittura successivo. Quindi, dopo aver bloccato alla radice la causa dell’umidità tramite barriera chimica iniettando Kimicover IN nel muro a un’altezza compresa tra i 15 e i 30 cm dal pavimento, si è provveduto a rimuovere il vecchio intonaco. Dopo lavaggio e pulizia del supporto, sono stati applicati i due strati di intonaco deumidificante. Un primo rinzaffo con Limepor RZ applicato su supporto bagnato e, dopo qualche giorno di stagionatura, il completamento dell’intonaco con Tectoria DF, applicato fresco su fresco, sopra un nuovo sottile strato di Limepor RZ (che operava da ponte di aggrappo). Il lavoro è stato rifinito e ha assunto l’aspetto attuale con il rasante a base calce Limepor FN successivamente pitturato.

— Palazzo del Quirinale a Roma

— Limepor RZ e Tectoria DF

KIMIA SPA

Via del Rame, 73

06134 z.i. Ponte Felcino - PG Tel. 075 5918071 - Fax 075 5913378 [email protected]

www.kimia.it

Limepor RZ è una malta da risanamento pronta all’uso costituita da calce idraulica naturale NHL, pozzolane naturali e inerti con granulometria massima 3 mm. Tectoria DF è una malta pronta all’uso di colore bianco con sfumature nocciola a base di calce idraulica naturale e inerti che conferi-scono al prodotto la sua struttura porosa. Entrambi i leganti sono marcati CE sulla base della UNI EN 459.

Caratteristiche tecniche > Limepor RZ: malta desalinizzante con pH in dispersione acquosa di 11,5-12, 5, temperatura di applicazione di +2 - +35 °C, distribuzione granulometrica (UNI EN 1015-1) passante a 3 mm del 100%, massa volumica apparente malta fresca (UNI EN 1015-6) di 1800 ± 50 kg/m³, assorbimento d’acqua per capillarità (UNI EN 10859) di 0,66 mg/cm²s¹/², resistenza a compressione a 7 gg (UNI EN 1015-11) > 1,2 MPa,

a 28 gg > 5 N/mm², a flessione a 7 gg > 0,6 MPa, a 28 gg > 2 MPa. Tectoria DF: malta con pH in dispersione acquosa > 11, temperatura di applicazione di +2 - +35 °C, distribuzione granulometrica (UNI EN 1015-1) passante a 3 mm del 100%, massa volumica apparente malta fresca (UNI EN 1015-6) di 1550 ± 50 kg/m³, assorbimento per capillarità dopo 24 ore (UNI EN 1015-18) > 0,3 Kg/m², classe di assorbimento W1, coefficiente di permeabilità al vapor acqueo (UNI EN 1015-19) < 15, reazione al fuoco in Classe A1.

Dati per la voce di capitolato > Rimuovere l’intonaco pulendo perfet-tamente la superficie, eliminando parti inconsistenti e sporco. Spazzolare e idrolavare a saturazione la muratura. Impastare il Limepor RZ con circa il 23% di acqua potabile (5,5-6 l ogni confezione da 25 kg), miscelando accu-ratamente in betoniera per circa 3-4 minuti. Applicare l’impasto a cazzuola. Consumo: 6-7 kg/m² per 5 mm di spessore. Attendere 1-2 giorni (a 20 °C), bagnare a saturazione il supporto murario, aspettare che la superficie sia asciutta, realizzare con Limepor RZ uno sprizzo d’aggrappo preliminare, sul quale applicare la malta deumidificante Tectoria DF con spessore di 2 cm.

114 ARKETIPO

Il complesso monumentale di San Placido Calonerò a Messina, oggi sede dell’Istituto Tecnico Agrario Cuppari, è stato sede dell’Abbazia Benedettina omonima fondata nel XIV secolo e ospitata nei locali del Castello della famiglia Vinciguerra. Alla fine del XVI secolo viene rivisto completamente l’impianto, attraverso una riprogettazione complessiva secondo i canoni rinascimentali. In particolare, si realizzano nuovi corpi di fabbrica che integrano la struttura originaria; lo sviluppo complessivo si raddoppia e l’immagine rinascimenta-le delrinascimenta-le parti, fortemente segnata dalrinascimenta-le aperture, dai portali e dai colonnati, si sovrappone al disegno medievale originario. A seguito dei danni del terremoto del 1908, vengono apportate altre rilevanti modifiche che, in particolare, fanno modificare l’altezza della fabbrica decurtata di almeno un livello e spogliata di alcuni grandi portali. Restano integri i chiostri. L’edificio è continuamente

sot-— Complesso monumentale di San Placido Calonerò a Messina

— Intonaco deumidificante Magistra

TRADIMALT SPA Via Nazionale, 1 98049 Villafranca Tirrena - ME Tel. / Fax 090 3378549 - 090 3352063 [email protected] www.tradimalt.com www.laboratoriomagistra.com

Intonaco deumidificante impiegato in ambienti interni ed esterni come intonaco macroporoso per murature portanti e di tamponamento di lateri-zio, mattone, tufo, pietra e miste. Possiede caratteristiche fisiche ed estetiche molto simili a quelle delle malte storiche. Risulta pertanto consigliato nel re-cupero di murature storiche, in bioedilizia e, in generale, nell’edilizia di qualità. Caratteristiche tecniche > Intonaco deumidificante, premiscelato da applicare a mano, a base di calce idraulica naturale (NHL 3,5 secondo la EN 459-1:2010), dal tipico colore nocciola chiaro, e aggregati di natura calcarea in curva granulometrica 0-2 mm. Resistenza a compressione in categoria CS1, reazione al fuoco in Classe A1, assorbimento d’acqua W2, conducibili-tà termica (λ10,dry) di 0,47 W/mK, granulometria di 0-2 mm, acqua d’impasto

del 26%, peso specifico apparente di 1350 kg/m3_{, consumo indicativo di 14}

kg per cm di spessore.

Dati per la voce di capitolato > Nella preparazione del fondo, il suppor-to deve essere pulisuppor-to, compatsuppor-to e ruvido: asportare le parti non aderenti; rimuovere polvere, efflorescenze saline, tracce di olii e disarmanti, lavando a pressione ed eventualmente spazzolando la superficie. Tutte le fughe della muratura devono essere riempite con malta da allettamento prima dell’ap-plicazione dell’intonaco. Utilizzare Rinzaffo per preparare tutti le superfici lisce (pietra, cls, tracce degli impianti), lasciandolo maturare almeno 7 gg. Bagnare il fondo prima dell’applicazione (con climi particolarmente caldi, è bene procedere alla bagnatura anche la sera prima dell’applicazione). Im-pastare il prodotto con il 26% d’acqua. Applicare intonaco deumidificante a mano in max 2 cm di spessore per singola mano. Livellare l’intonaco appli-cato con staggia senza lisciare troppo la superficie; attendere il primo indu-rimento (24-48 h), poi applicare un secondo strato di circa 0,5 cm, che sarà spianato con spatola americana e rifinito a frattazzo in modo da formare un sistema omogeneo e permeabile al vapore.

toposto a controlli e manutenzioni da parte dei tecnici della Provincia di Mes-sina. Per il coordinamento e il controllo degli interventi di restauro è stato in-caricato il professor Massimo Lo Curzio, con la Soprintendenza BBCCAA. Una cura particolare è stata riservata alle malte utilizzate nelle facciate dei chiostri e nelle facciate esterne. Queste dovevano possedere delle caratteristiche di notevole resistenza fisica e di assoluta compatibilità con i materiali storici ri-trovati nelle murature. Di fatto, è stata messa a punto e prodotta da Tradimalt Spa, tra le altre, una variante specifica dell’intonaco deumidificante Magistra, realizzata con gli aggregati storici (calce NHL 5, pietra calcarea, pietra lavica e cocciopesto) che hanno permesso la messa a punto di un materiale che è sta-to possta-to in produzione solo dopo la verifica reale delle caratteristiche fisiche e formali da parte di tecnici consulenti e dei responsabili della Soprintendenza.

115 RASSEGNA

INTONACI RISANANTI

Nel corso dell’anno 2012, si sono eseguiti i lavori di recupero e restauro delle facciate del Palazzo Incisa di Camerana (storica abitazione del pitto-re Sebastiano Taricco) attraverso l’impiego di cicli e sistemi a base di calce idraulica naturale di Wasselonne. Il palazzo era viziato nella parte basamen-tale da fenomeni di umidità ascendente per capillarità, mentre le porzioni dei corpi di intonaci superiori presentavano distacchi, sfarinamenti, degradi generali dovuti perlopiù alle azioni degli agenti atmosferici nel corso degli anni. Durante il restauro delle facciate, dopo accurata preparazione dei sup-porti, è stato applicato nella parte basamentale dell’edificio, per un’altezza di circa tre metri dal piano stradale, l’intonaco deumidificante macroporoso traspirante Risancalce. L’intonaco, applicato anche a spessori importanti, è stato preceduto dalla posa del rinzaffo Antisalcalce, la cui funzione

principa-le, oltre a quella di “ponte di adesione” tra muratura esistente e intonaco di risanamento, è quella di “filtro” antisale per supporti soggetti al fenomeno di umidità di risalita capillare e con alta concentrazione salina. Le porzioni superiori, invece, sono state intonacate utilizzando il Calcinto, intonaco mi-nerale con elevata permeabilità alla diffusione del vapore acqueo. Successi-vamente, il sistema di intonaci naturali è stato rifinito mediante applicazione di Calcina Civile, tonachino minerale, sempre a base di calce idraulica di Wa-sselonne, con aspetto finale frattazzato a civile fine. Infine, si sono recuperati e restaurati gli elementi ornamentali e decorativi delle facciate mediante ap-plicazione di Calcina Liscia. Hanno così ritrovato un rinnovato valore anche le fasce dei marcapiani, gli scuretti delle finestre e, in prossimità degli spigoli, le colonne con un effetto bugnato.

— Restauro del Palazzo Incisa di Camerana a Cuneo

— Risancalce

Intonaco naturale macroporoso, fibrorinforzato, a base di calce idraulica naturale, studiato per la protezione, il recupero e il restauro conservativo traspirante di murature, anche eterogenee, di laterizio, roccia di tufo, pietre naturali ecc. soggette al fenomeno di umidità per risalita capillare.

Caratteristiche tecniche > Intonaco naturale a base di calce idrau-lica naturale NHL 2 di Wasselonne, certificato CE in conformità alla nor-ma UNI EN 998-2:2010 “Malta per risanamento (R) prodotta in fabbrica per intonaci interni/esterni”. Formulato specifico, pronto all’uso, dotato di elevata permeabilità alla diffusione del vapore acqueo, idoneo per la realizzazione di cicli di risanamento su murature viziate da umidità ascen-dente. Per le sue proprietà e colorazioni naturali, che variano dal beige chiaro al nocciola, è un prodotto particolarmente indicato per interventi

su edifici di interesse storico-artistico o per interventi ecocompatibili di bioedilizia. Consumo indicativo di 13 kg/m2 _{per cm di spessore, acqua di}

impasto del 24%, resistenza media a compressione di 4 N/mm2

(catego-ria CSII), resistenza media a flessione > 1 N/mm2_{, massa volumica della}

povere di 1200 kg/m3_{, contenuto di aria nell’impasto: 12,5%,}

consisten-za della malta di 165 mm, reazione al fuoco in Classe A1, adesione dello 0,15 N/mm2_{, assorbimento di acqua dopo 24 h ≤ 0,3 kg/m}2_{, permeabilità}

al vapore acqueo ≤ 15, conducibilità termica di (λ10,dry) 0,67 W/mK (Valore

medio tabellare P = 50%). Sacchi da 25 kg.

Dati per la voce di capitolato > Realizzazione di sistema di risana-mento con intonaci macroporosi a base di calce idraulica naturale NHL 2. L’intonaco Risancalce dovrà essere applicato con spessore minimo di 20 mm sul supporto preventivamente stonacato e adeguatamente prepa-rato mediante applicazione di uno stprepa-rato, a totale copertura della super-ficie, di Antisalcalce.

SUL PROSSIMO NUMERO

— NEXT

CANTIERE

_{— under construction:}

Stazione marittima di Salerno

/

The Salerno ferry terminal

MATERIALI E SISTEMI

_{— materials}

and systems:

Calcestruzzo prodotto

con aggregati da riciclo

/ Concrete produced with

aggregate made of re-cycled

material

IMPIANTI

_{— installations:}

Illuminazione

stradale

/ Street lighting

Infrastrutture

/ Infrastructures

FINDER:

ABBONAMENTI

/SUBSCRIPTIONS

Abbonamento Italia annuale/Annual subscription in Italy:

79,00 €

(10 numeri, CD rom annate, servizio on-line) Copia singola/Single issue:

9,00 €

Arretrati/Back issues:

18,00 € ogni copia

Abbonamento annuale per l’estero/Annual international subscription:

120,00 €

Servizio Clienti Periodici/Magazine customer service:

Il Sole 24 ORE S.p.A. Via Tiburtina Valeria km 68,700, 67061 Carsoli (AQ) Tel. 02 30225680/06 30225680

[email protected]
