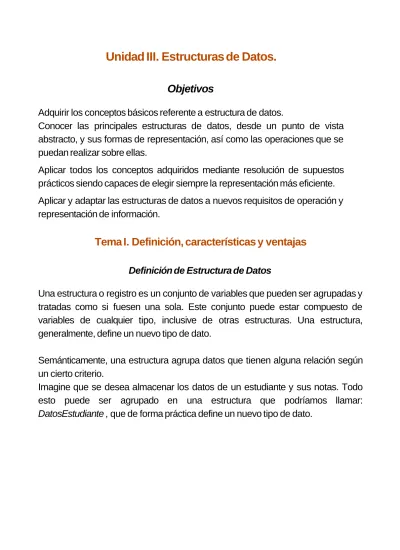

Unidad III. Estructuras de Datos.
Objetivos
Adquirir los conceptos básicos referente a estructura de datos.
Conocer las principales estructuras de datos, desde un punto de vista abstracto, y sus formas de representación, así como las operaciones que se puedan realizar sobre ellas.
Aplicar todos los conceptos adquiridos mediante resolución de supuestos prácticos siendo capaces de elegir siempre la representación más eficiente.
Aplicar y adaptar las estructuras de datos a nuevos requisitos de operación y representación de información.
Tema I. Definición, características y ventajas
Definición de Estructura de Datos
Una estructura o registro es un conjunto de variables que pueden ser agrupadas y tratadas como si fuesen una sola. Este conjunto puede estar compuesto de variables de cualquier tipo, inclusive de otras estructuras. Una estructura, generalmente, define un nuevo tipo de dato.
Semánticamente, una estructura agrupa datos que tienen alguna relación según un cierto criterio.
Ejemplo
struct DatosEstudiante {
char cedula[12]; char nombre[32]; char telefono[10]; int notaPrimerParcial; int notaSegundoParcial; };
Tema II. Forma de una Estructura de Datos
Tiene la forma de todos sus componentes pero serializados. La serialización consiste en la juntura de todos los contenidos de las variables de un registro, uno detrás del otro.
Hay un caso especial que distinguir: cuando hay punteros en la estructura. Ve por qué? Piense en el contenido de una variable puntero.
Ventajas
• Mejor organización del código, más expresividad y en consecuencia un
mejor código.
• Acorta el tamaño del código para hacer asignaciones de estructuras
completas. Ej: estudiante1 = estudiante2. Donde ambas variables son del tipo RegistroEstudiante.
• Pueden ser pasadas por parámetro y ocurren copias, inclusive de
Tema III. Sintaxis
Sintaxis Algoritmica
La notación algorítmica de una estructura es: Estructura
{
tipo1 dato1;
tipo2 dato2;
…
tipon daton;
}
Una propiedad interesante del tipo de dato estructura es que pueden anidarse otras “Estructuras” indefinidamente.
Sintaxis en C
struct punto { int x;
int y;
}; // observe el punto y coma al final.
El nombre de la estructura es “punto” y tiene como miembros un par de variables enteras: “x” e “y”.
Podemos declarar una o mas variables del tipo estructura de la siguiente manera:
struct { int var1; float var2; } i, j, k;
Notese que i, j y k son declaradas análogamente como si lo hiciéramos con cualquiera de los tipos conocidos.
Una vez definida la estructura, pueden hacerse sucesivas declaraciones: struct point w;
Tema IV. Operadores sobre Estructuras (Anidamiento,
Arreglos, Punteros, ...)
Anidamiento de Estructuras
Las estructuras pueden estar anidadas unas dentro de otras: struct point {
int x; int y; };
struct triangle {
struct point p1, p2, p3; } t;
int main() {
// En algún lugar dentro del programa t.p1 = {4, 6};
t.p2.x = 20; t.p2.y = 32;
t.p3.x = t.p2.x – 10; t.p3.y = t.p3.y + t.p3.x; return 0;
Anidamiento de Estructuras
Las estructuras pueden estar anidadas unas dentro de otras: struct point {
int x; int y; };
struct triangle {
struct point p1, p2, p3; } t;
int main() {
// En algún lugar dentro del programa t.p1 = {4, 6};
t.p2.x = 20; t.p2.y = 32;
t.p3.x = t.p2.x – 10; t.p3.y = t.p3.y + t.p3.x; return 0;
Pase de Estructuras como Parámetros
Las estructuras al igual que las variables simples, pueden ser pasadas por parámetro a cualquier función.
struct recta {
float m; //pendiente
float b; // termino independiente };
float area_triagulo (struct triangle ta) {
float base = longitud(ta.p1, ta.p2);
struct recta r1 = ec_recta_perpendicular(ta.p1, ta.p2, ta.p3); struct recta r2 = ec_recta(ta.p1, ta.p2);
struct point p_i = interseccion(r1, r2); float altura = longitud(p_i, p3);
return (base * altura) / 2; }
Arreglos de Estructuras
Una manera de resolver los arreglos de estructuras es a través de arreglos paralelos.
cadena nombres[n]; cadena apellidos[n];
…
Punteros a Estructuras
Las estructuras también pueden ser trabajadas a través de su dirección de memoria.
struct RegistroEstudiante * pre; struct RegistroEstudiante reg1; reg1.nombre = “Fernando”; reg1.apellido = “Corbato”; pre = ®1;
pre->notaPrimerParcial = 20;
// el operado de indirección -> sirve para acceder // los miembros de una estructura a través de un // puntero.
Ejemplo 1
Suponga el siguiente caso de una estructura que tiene un apuntador a una estructura de su mismo tipo.
struct bloque { int a;
float b;
struct bloque * s };
Observe que s es un apuntador a estructura del tipo struct bloque.
Ejemplo 2
Como se obtendrian un par de estructuras enlazadas? struct bloque bl1;
struct bloque bl2; bl2.s = &bl1;
Luego, que puedo hacer con bl1 desde bl2? bl2.s->a = 145; // a pertenece a bl1
Estructuras y Funciones
struct trickyStruct
{ int longArray[10000]; }; void f1(trickyStruct ts); void f2(trickyStruct *ts); void f3()
{ struct trickyStruct p;
// cualquier operacion para llenar p f1(p); // copia todo
f2(&p); // solamente pasa la direccion, nos ahorramos 9999 copias... }
Tema V. Tipos Abstractos de Datos
Definición de Abstracción de Datos.
La abstracción de datos se refiere la extracción de las supracaracterísticas de un objeto en particular.
La abstracción consiste en enfocar los aspectos esenciales inherentes a una entidad e ignorar las propiedades accidentales.
Un tipo de dato abstracto, no posee instancia. Como diría Platón: es la idea del objeto.
Ejemplo
Para comprender mejor un tipo de dato abstracto, podriamos citar la idea (o abstracción) de poligono.
Un polígono es una figura geométrica plana, compuesta por lineas rectas que se tocan en puntos extremos.
Abstracción como proceso
Consiste en separar las propiedades esenciales de un objeto, sistema, fenómeno o problema y omitir las propiedades no esenciales.
Abstracción como producto
Es una descripción o especificación de un sistema en el que se enfatizan algunos detalles o propiedades y se suprimen otros.
Una abstracción como producto nos dice que un objeto puede poseer partes que pueden ser refinadas a posteriori.
Es importante destacar que las propiedades esenciales de un sistemas son tratadas como un todo.
Ejemplo
Suponga que se tiene la clase persona: class persona {
protected:
char nombre[20]; char apellido[20]; char edad;
public:
virtual void pago_pasaje() { ... } };
class estudiante : public persona { public:
Tipo de Dato Abstracto
Un TDA es un tipo de dato definido por el programador que se puede manipular de un modo similar a los tipos de datos definidos por el sistema. Está formado por un conjunto válido de elementos y un número de operaciones primitivas que se pueden realizar sobre ellos.
Tipos básicos de operaciones en un TDA
Constructores: Crean una nueva instancia del tipo.
Transformación: Cambian el valor de uno o más elementos de una instancia del tipo.
Observación: Nos permiten observar el valor de uno o varios elementos de una instancia sin modificarlos.
Iteradores: Nos permiten procesar todos los componentes en un TDA de forma secuencial.
Implementacion
Propiedades de los TAD
Encapsulación: Consiste en poder esconder datos y operaciones poco relevantes para la interfaz del objeto. Se imagina que para poder ver tuvieramos conciencia de todo el proceso de la visión?
Generalización: Como se dijo antes, un TAD trata de representar las características escenciales de un objeto.
Polimorfismo: Es una propiedad que permite tener distintas conductas para una misma función.
Ejemplo
class Estudiante { public:
float calculo_matricula() };
class Estud_Pregrado : public Estudiante { public:
float calculo_matricula() };
Tema VI. TDA Pilas
Definición
Es una colección lineal, dinámica y homogénea, en la que los elementos de insertan y se extraen por el mismo extremo.
También conocida como estructura LIFO (Last In, First Out).
Operaciones
CrearPila Meter Sacar
DestruirPila EstaVacia
Representación
Utilizaremos un array para representar la pila.
Definiremos un tamaño máximo de array (MaxElemPila).
Ejemplo
#define MaxElemPila struct _TPilaEnteros {
int elementos[MaxElemPila]; int cima;
};
typedef struct _TPilaEnteros TPilaEnteros; void CreaPila (TPilaEnteros *p) { p->cima = 0; }; int InsertaPila (int nelem, TpilaEnteros *p) { if (p->cima==MaxElemPila) {
return 0; /*No se ha podido insertar*/ } else {
p->cima++;
p->elementos[p->cima]=nelem; return 1;
}; };
Tema VII. TDA Colas
Definición
Las inserciones se hacen por un extremo y los borrados se hacen por el otro extremo. Se conocen como estructuras FIFO (First In First Out).
Operaciones
Crear_cola (C: cola, ok:lógico) Borrar_cola (C: cola, ok:lógico) Vacía? (C: cola, resp:lógico) Llena? (C: cola, resp:lógico)
Representación
Primero: indica el índice de la posición del primer elemento de la cola, es decir, la posición el elemento a retornar cuando se invoque sacar.
Último: indica el índice de la posición de último elemento de la cola. Si se invoca encolar, el elemento debe ser insertado en el casillero siguiente al que indica la variable.
numElem: indica cuántos elementos posee la cola. Definiendo MAX_ELEM como el tamaño máximo del arreglo, y por lo tanto de la cola, entonces la cola esta vacía si numElem==0 y está llena si numElem==MAX_ELEM.
Ejemplo
class ColaArreglo {
private Object[] arreglo;
private int primero, ultimo, numElem;
private int MAX_ELEM=100; // maximo numero de elementos en la cola
public ColaArreglo() {
arreglo=new Object[MAX_ELEM];
primero=0;
ultimo=MAX_ELEM-1;
numElem=0;
}
public void encolar(Object x) {
if (numElem<MAX_ELEM) // si esta llena se produce OVERFLOW {
ultimo=(ultimo+1)%MAX_ELEM;
arreglo[ultimo]=x;
numElem++;
}
}
public Object sacar() {
if (!estaVacia()) // si esta vacia se produce UNDERFLOW {
Object x=arreglo[primero]; primero=(primero+1)%MAX_ELEM; numElem--; return x; } }
public boolean estaVacia()
{
return numElem==0;
Tema VIII. TDA Listas
Definición
Una lista es una colección homogénea de elementos con una relación lineal entre ellos. Es decir, cada elemento de la lista (excepto el primero) tiene un único elemento predecesor y cada elemento (excepto el último) tienen un elemento sucesor
Operaciones
Creación: CreaLista
Transformacion: VaciarLista, InsertarElementoLista, BorrarElementoLista, ModificarElementoLista
Observación: LongitudLista, RecuperarElementoLista
Iteradores: PrimeroLista, SiguienteLista, AnteriorLista, FinalLista
Representación
La representación escogida dependerá de la utilización que se le vaya a dar al tipo. Lo normal es implementarlas como listas de elementos enlazados mediante punteros.
Los elementos serán estructuras con un uno o varios campos de datos y un campo de tipo puntero que hará referencia al siguiente elemento.
Ejemplo
/*lista de enteros*/ struct Tnodo { int dato;
struct Tnodo *siguiente; };
