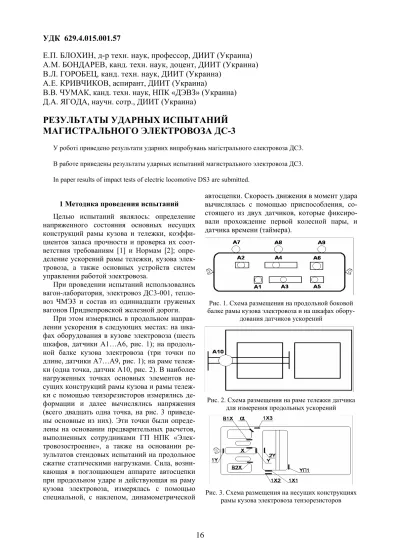

РЕЗУЛЬТАТЫ УДАРНЫХ ИСПЫТАНИЙ
МАГИСТРАЛЬНОГО ЭЛЕКТРОВОЗА ДС-3
УроботіприведенорезультатиударнихвипробуваньмагістральногоелектровозаДС3.
ВработеприведенырезультатыударныхиспытаниймагистральногоэлектровозаДС3.
In paper results of impact tests of electric locomotive DS3 are submitted.
1 Методикапроведенияиспытаний
Целью испытаний являлось: определение напряженного состояния основных несущих конструкций рамы кузова и тележки, коэффи -циентов запаса прочности и проверка их соот -ветствия требованиям [1] и Нормам [2]; опре -деление ускоренийрамы тележки, кузова элек -тровоза, а также основных устройств систем управленияработойэлектровоза.
Припроведении испытаний использовались вагон-лаборатория, электровозДС3-001, тепло -воз ЧМЭ3 и состав из одиннадцати груженых вагоновПриднепровскойжелезнойдороги.
Приэтом измерялисьвпродольном направ -ленииускорения вследующихместах: нашка -фах оборудования в кузове электровоза (шесть шкафов, датчики А1…А6, рис. 1); на продоль -ной балке кузова электровоза (три точки по длине, датчикиА7…А9, рис. 1); нараметележ -ки (однаточка, датчикА10, рис. 2). Внаиболее нагруженных точках основных элементов не -сущихконструкцийрамыкузоваирамытележ -кис помощью тензорезисторов измерялись де -формации и далее вычислялись напряжения (всего двадцать одна точка, на рис. 3 приведе -ны основные из них). Эти точки были опреде -лены на основании предварительных расчетов, выполненных сотрудниками ГП НПК «Элек -тровозостроение», а также на основании ре -зультатовстендовых испытаний на продольное сжатие статическими нагрузками. Сила, возни -кающая в поглощающем аппарате автосцепки припродольном ударе и действующаяна раму кузова электровоза, измерялась с помощью специальной, с наклепом, динамометрической
автосцепки. Скоростьдвижениявмоментудара вычислялась с помощью приспособления, со -стоящего из двух датчиков, которые фиксиро -вали прохождение первой колесной пары, и датчикавремени (таймера).
Рис. 1. Схемаразмещениянапродольнойбоковой балкерамыкузоваэлектровозаинашкафахобору
-дованиядатчиковускорений
Рис. 2. Схемаразмещениянараметележкидатчика дляизмеренияпродольныхускорений
Таким образом, при проведении ударных испытанийизмерялись: ускоренияв 10 точках; напряжения в 21 точке; усилия в одном сече -нии.
Согласно [2] испытания проводились по двумсхемам. Прииспытанияхпопервойсхеме электровоз накатывался при помощи вспомо -гательного локомотива на заторможенный со -став из одиннадцати груженых полувагонов. При испытаниях по второй схеме на электро -воз, подпертый составом заторможенных гру -зовых вагонов, накатывался вагон-боек. Испы -туемый электровозоборудован эластомерными поглощающими аппаратами, а состав из полу -вагонов ивагон-боек – фрикционными. Схемы размещения единиц подвижного состава во время проведения испытаний приведены на рис. 4 и 5.
Рис. 4. Схемаразмещенияединицподвижногосо
-ставапринакатыванииэлектровозанасоставизза
-торможенныхгрузовыхвагонов
Рис. 5. Схемаразмещенияединицподвижногосо
-стававслучае, когданаэлектровоз, подпертыйсо
-ставомзаторможенныхгрузовыхвагонов, накаты
-валсявагон-боек
В соответствии с требованиями [1] и реко -мендациями Норм [2] ударные испытания электровоза ДС3-001 начинались со скорости 2 км/ч. Интервал изменений скоростей движе -ния электровоза или вагона-бойка был равным 0,5 км/час.
Во время испытаний после первого ударно -го нагружения при данной скорости проводил -ся анализ измеряемых величин (напряжений, усилия в автосцепке, ускорений рамы кузова, рамы тележки и шкафов оборудования, распо -ложенныхвкузовеэлектровоза).
Проектируемый локомотив соответствует требованиям [1], если при максимальной вели
-чине продольной ударной силы в автосцепке, равной 2500 кН, величины коэффициентов за -пасапрочностиненижедопускаемыхзначений
([n]=1,1 для элементов несущих конструкций
кузова и [n]=1,2 дляэлементовнесущихконст -рукцийрамтележек).
Ускорения шкафов оборудования, располо -женныхвкузовеэлектровоза, определялисьдля проверки соответствия Техническому заданию на разработку и изготовление электровоза. Оборудование, расположенное в шкафах фир -мы «Siemens», рассчитано на ускорения не бо -лее 5g.
2 Результатыиспытанийнаудар
На рис. 6 и 7 приведены осциллограммы усилий Fa в поглощающем аппарате автосцеп
-ки, напряжений σ1Y в одном из элементов не
-сущих конструкций кузова, а также ускорений А10рамытележки.
Рис. 6. Осциллограммыприсоударениипопервой схемеприскоростиудара 10,3 км/ч
Из приведенных рисунков следует, что при соударенияхпопервойсхеме (см. рис. 4), когда электровоз накатывался на заторможенный сцепвагонов, усилиевавтосцепке Fаимеетвид одиночного импульса длительностью 0,15 с (см. рис. 6). Общая длительность ударного на -груженияэлектровозасоставляла 1,3 с.
Присоударениях посхеме 2 (см. рис. 5), ко -гда на электровоз, прицепленный к составу из десяти груженых и заторможенных вагонов, накатывалсявагон-боек, усилиевавтосцепке Fа имеетвидтрехимпульсовс амплитудами 2710, 1990 и 1160 кНсоответственно (см. рис. 7). Это обстоятельство объясняется возникающими продольными колебаниями в образовавшейся после удара системе. Показателен и тот факт, чтопослеударававтосцепке невозникаетрас -тягивающих усилий, что свидетельствует о хо -рошем поглощении энергии удара эластомер -нымпоглощающимаппаратом.
Сцелью получениявозможности оценивать величиныударных сил, формируемых впогло -щающем аппарате в зависимости от скорости соударений, а напряжений и ускорений – в за -висимости от продольной ударной силы, в ре -зультате соответствующей статистической об -работки были получены регрессионные зави -симости. Примеры этих зависимостейприведе -нынарис. 8 и 9.
Рис. 8. Зависимостьмаксимальныхсжимающих усилий Fававтосцепкеотскоростисоударения
попервойсхеме
Из приведенных рисунков следует, что при соударениях, когда наподпорную стенку нака -тывалсяопытный электровозДС3-001 (см. рис. 8), максимальные значения усилий вавтосцеп -ке от скорости зависят практически линейно. Во втором случае, когда электровоз был при -соединенксоставу вагоновинаопытныйэлек
-тровоз накатывался вагон-боек (см. рис. 9) при скоростях соударения 12 км/ч и более усилия возрастаютболееинтенсивно.
Рис. 9. Зависимостьмаксимальныхсжимающих усилий Fававтосцепкеотскоростисоударения
повторойсхеме
Эту особенность можно объяснить тем, что поглощающий аппарат автосцепки вагона, к которому был присоединен опытный электро -воз, закрывался при меньшем уровне ударной силы, нежели это было при соударениях по первой схеме. Отметим также, чтоприменение эластомерного поглощающего аппарата авто -сцепки на электровозе ДС3 позволило в срав -нении с поглощающим аппаратом Ш1Т, кото -рый установлен на электровозе ДЭ1, снизить уровень ударных нагрузок при одинаковых скоростяхсоударений. Так, наэлектровозеДЭ1 максимальные значения ударных сил Fа=2500 кН достигались при скоростях соуда -рений V=8,5 км/ч, а на электровозе ДС3 – при V=13…15 км/ч. Это обстоятельство позволяет сделатьвывод отом, чтоблагодарястабильной работеэластомерного поглощающегоаппарата, экипажная часть электровоза ДС3 лучше за -щищенаотударныхнагрузок.
На рис. 10 и 11 приведеныпримерырегрес -сионных зависимостей наибольших напряже -ний σ для точки 1Y от наибольших значений продольных усилий, возникающих в погло -щающемаппаратеавтосцепки Fа.
превышающих 800 кН, достоверность всех по -строенных регрессионных зависимостей доста -точновысока. Наибольшиенапряжения возни -каютвточках 1У, Х, У, 1Х1, 1Х3, 11Х1, 11Х2. При этом в некоторых точках наибольшими оказались растягивающие напряжения, а в не -которых точках – сжимающие напряжения. Ра -нееобращалосьвниманиенатообстоятельство, чтозасчеткратковременных изгибных колеба -ний в некоторых точках наблюдаются как рас -тягивающие, так и сжимающие напряжения. Продольные колебания кузова электровоза как системы с конечным числом степенейсвободы или как системы с распределенными парамет -раминенаблюдаются (посколькупослеударав автосцепке не наблюдалось растягивающих усилий).
Рис. 10. Наибольшиерастягивающиенапряженияв точке 1Y присоударенияхпопервойсхеме
Рис. 11. Наибольшиерастягивающиенапряженияв точке 1Y присоударенияхповторойсхеме
На рис. 12 приведены распределения зави -симостей наибольших значений измеренных ускоренийот наибольших усилий вавтосцепке длядатчика наА6. Наибольшиеускорения, как и ожидалось, испытывают шкафы оборудова -ния, расположенные ближе к месту действия ударнойпродольной силы. Нараме кузованаи -большие ускорения возникают на противопо -ложнойотносительноместаударачастикузова. Из приведенного рисунка следует также, что зависимость ускорения рамы тележки от удар -нойсилыпрактически линейна. Это объясняет -сябольшойжесткостьюсвязичерезнаклонную тягу между узлом восприятия ударной силы и рамойтележки.
Рис. 12. Наибольшиезамеренныезначенияускорений вточкеА6 присоударенияхпопервойсхеме Значения коэффициентов запаса прочности определялись согласно положению Техниче -скихтребований [1] поформуле
)
( у СТ
к Т
n
σ
σ
β
σ
+= , (1)
где n – коэффициент запаса прочности; σТ – предел текучестиматериала; βК– эффективный коэффициент концентрации напряжений (для сварных швов, выполненных автоматической сваркой, этот коэффициент равен 1,5); σУ –
наибольшее значение измеренного динамиче -скогонапряженияприударномнагруженииси -лой 2500 кН; σСТ – статическая составляющая напряжений в соответствующей точке от веса установленного оборудования, полного запаса песка и воды и от собственного веса данного элементаконструкции.
-женияпримерно на 35…40 % меньше по срав -нениюсточкой 1Y. Вточке 1Y припродольной ударной силе, изменяющейся в диапазоне
2400…2700 кН, и скоростях соударения
13...15 км/ч, максимальные значения напряже -ний оказались равными 306 МПа, что практи -чески равно пределу текучести материала 305 МПа. Необходимоотметить, чтовуслови -ях эксплуатации скорость соударения локо -мотивапри подходе к поезду не должнапре -вышать 5 км/ч. При таких скоростях соударе -ний усилия в автосцепке будут не выше 850…900 кН, анапряжениявопаснойточке 1Y непревысят 120 МПа.
Наибольшие продольные ускорения, возни -кающие при продольных ударах, оказались в точках А9, А1. При максимальной продольной силе 2710 кН ускорения в указанныхточках, а также на раме тележки оказались равными: на рамекузовавточкеА9 – 2,69g, нашкафахобо -рудованиявточке А1 – 2,99g, нараметележки вточкеА10 – 1,94g.
Врезультате расчета коэффициентовзапаса прочностиисравненияих сдопускаемыми бы -ло установлено, чтово всехточках, кроме точ
-ки 1Y, расчетныезначениябольшеминимально
допустимых. Вточке 1Y, котораянаходится на нижнем листе, примыкающем к лобовомубру -су, взоне розетки поглощающего аппарата ав -тосцепки, коэффициентзапасапрочностиравен 0,66 (придопускаемомзначении 1,1).
Коэффициентызапасапрочностиопределялись при величине предела текучести σТ =305 МПа. Значения статических составляющих напря -жений
σ
СТрассчитывались специалистами ГП НПК «Электровозостроение».Значения коэффициентов запаса прочности приведенывтабл. 1.
Таблица 1
Значения коэффициентов запаса прочности
№п/п Точка Значение n Допустимоезначение n
1 1Y 0,66 1,1 2 2Y 1,77 1,1 3 Х 1,14 1,1 4 Y 1,77 1,1 5 В1Х 2,23 1,1 6 В2Х 1,88 1,1 7 Α 1,94 1,1 8 1Х1 1,1 1,1 9 1Х2 3,31 1,1 10 1Х3 1,1 1,1 11 YП1 2,2 1,1
Максимальные ускорения рамы кузова и рамы тележкине превышают 3g даже примак -симальной продольной ударной силе, равной 2710 кН.
Выводы
В процессе проведения ударных испытаний по двум схемам было выполнено свыше семи -десяти соударений со скоростями в диапазоне от 2 до 15 км/час.
По результатам расчетов вточке 1Y не вы -полняются требования по условию прочности. Поэтому специалистамГПНПК «Электровозо -строение» была дана рекомендация выполнить работы по усилению данногофрагмента розет -киавтосцепки путемприварки полосыметалла соответствующейтолщины. Толщиналистаоп -ределяласьна основаниитеоретическогорасче -та по методу конечных элементов. После про -веденных заводом-изготовителем работ по усилению указанногофрагментаконструкции кузовной части с целью снижения макси -мальных динамических напряжений в точке 1Y до уровня 180 МПа электровоз ДС3-001 былпереданнаэксплуатационныеиспытания.
В процессе обработки результатов измере -ний былипостроены: регрессионныезависимо -сти ударных усилий в автосцепке от скорости соударения; регрессионные зависимости мак -симальных значений напряжений в основных элементахнесущихконструкцийивнаклонной тяге от усилия вавтосцепке; зависимости мак -симальных ускорений кузова, рамы тележки и шкафов основного оборудования от усилия в автосцепке.
На основании регрессионных зависимостей наибольших значений динамических напряже -ний от силы удара были определены наиболь -шиеихзначенияприсилеудара 2500 кН. Далее по методике, изложенной в требованиях [1], определялиськоэффициентызапасапрочности.
БИБЛИОГРАФИЧЕСКИЙСПИСОК 1. Технические требования к проектируемым ло
-комотивампоусловиямпрочности, динамикии воздействиянапуть. – М.: ВНИИЖТ, 1964. 2. Нормы для расчета и оценки прочности несу
-щих элементов, динамических качеств и воз
-действия на путь экипажей локомотивов же
-лезных дорог МПС РФ колеи 1520 мм. – М.:
